77311-422-29LF

厂牌: AMPHENOL
产品描述: 29pin 2.54mm 1 Header,Push-Pull 3A 2μm 锡 黑色 通孔安装 73.66mm(长度)
供应商型号: Q-77311-422-29LF
供应商: 期货订购
标准整包数: 100

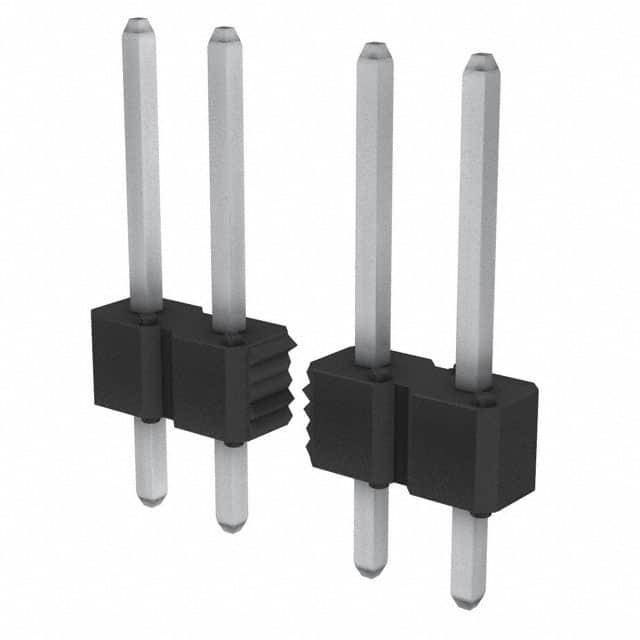

AMPHENOL 矩形连接器 - 针座 - 公插针 77311-422-29LF

77311-422-29LF概述


    产品简介


    产品名称:Duplex Plated Bergstik® II Headers
    类型:连接器(Connector)
    主要功能:提供板对板、板对线缆、板对离散导线和板对柔性互连能力。适用于垂直和直角配置,具有高性能电气和机械特性。
    应用领域:广泛应用于通信设备、工业自动化、消费电子产品、汽车电子等领域,适用于需要可靠和稳定的电气连接的场合。

    技术参数


    电气特性:
    - 绝缘电阻:≥5,000兆欧(测试电压500V DC,时间2分钟)
    - 耐压强度:1,500V(直流或交流,60Hz)
    - 电流额定值:3安培
    - 工作温度范围:-65°C 至 +130°C
    机械特性:
    - 针保持力:≥2.0磅(轴向负载)

    环境条件:
    - 温度冲击:-55°C 至 +105°C(尼龙);-65°C 至 +130°C(聚对苯二甲酸酯、聚苯硫醚和液晶聚合物)
    - 恒湿测试:温度+40°C,湿度95%,持续96小时
    - 高温寿命:105°C(尼龙),130°C(聚对苯二甲酸酯、聚苯硫醚和液晶聚合物),持续315小时
    - 焊锡性:蒸汽老化4小时,接触面积符合方法208要求
    - 抗焊热损伤:无物理损伤证据
    - 红外回流:峰值温度245±5°C(对于无铅材料为260±5°C,持续10秒)
    其他:
    - 尺寸:未指定具体尺寸,但需参考适用的产品图纸
    - 材料:针采用磷青铜合金,外壳采用阻燃等级UL-94-V0的高温树脂

    产品特点和优势


    独特的功能和优势:
    - 双重镀层:采用镍和金双重镀层,提高耐腐蚀性和导电性能。
    - 多配置选项:支持垂直和直角配置,适用范围广。
    - 高温稳定性:能够在极端温度条件下稳定工作,适应严苛环境。
    - 环保设计:符合RoHS标准,确保无铅,绿色环保。
    - 可靠性高:通过多项严格测试验证,如MIL-STD-202、MIL-STD-1344等军用标准测试,保证产品可靠性。

    应用案例和使用建议


    应用案例:
    - 用于电信设备的背板连接
    - 汽车电子系统中的控制模块连接
    - 工业自动化系统的信号传输
    使用建议:
    - 在进行焊接操作时,需注意温度和时间控制,避免过热导致损坏。
    - 安装时需确保连接稳固,防止由于振动等原因造成接触不良。
    - 使用过程中要定期检查和维护,以确保长期可靠的电气连接。

    兼容性和支持


    兼容性:
    - 与FCI的Mini PV终端或其他兼容0.025英寸针脚的插座配合使用,能够实现各种类型的互连。
    支持和维护:
    - 厂商提供全面的技术支持和质量保证,确保产品在整个生命周期内能够稳定运行。
    - 若有任何设计或制造过程的重大变化,均需重新进行资格测试。

    常见问题与解决方案


    问题1:接触不良
    - 解决方案:确保正确的安装位置,使用推荐的焊接工艺,并在必要时更换连接器。
    问题2:连接器无法插入
    - 解决方案:确认插头和插座型号匹配,正确对齐,并适当施加压力。
    问题3:焊接后出现裂纹
    - 解决方案:严格控制焊接温度和时间,避免过热。

    总结和推荐


    综合评估:
    - Duplex Plated Bergstik® II Headers 在电气、机械和环境特性方面表现出色,适合多种应用场景。
    - 其高可靠性、良好的温度适应性和严格的生产标准使其在市场上具有较高的竞争力。
    - 双重镀层设计显著提高了产品的耐用性和电气性能。
    推荐意见:
    - 推荐给需要高性能、高可靠性的连接器的应用场景,尤其是在极端环境下的设备使用。
    - 适用于电信、汽车、工业自动化等领域,值得用户选择和信赖。

77311-422-29LF参数

参数
针脚数 29pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层厚度 - 配接 2μm
颜色 黑色
类型 Header,Push-Pull
触头镀层 - 配接
额定电流 3A
防护等级 -
长*宽*高 73.66mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77311-422-29LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-422-29LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-422-29LF 77311-422-29LF数据手册
