95278-402A08LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 8pin 3A 2μm 锡 黑色 贴片安装
供应商型号: Q-95278-402A08LF
供应商: 期货订购
标准整包数: 300

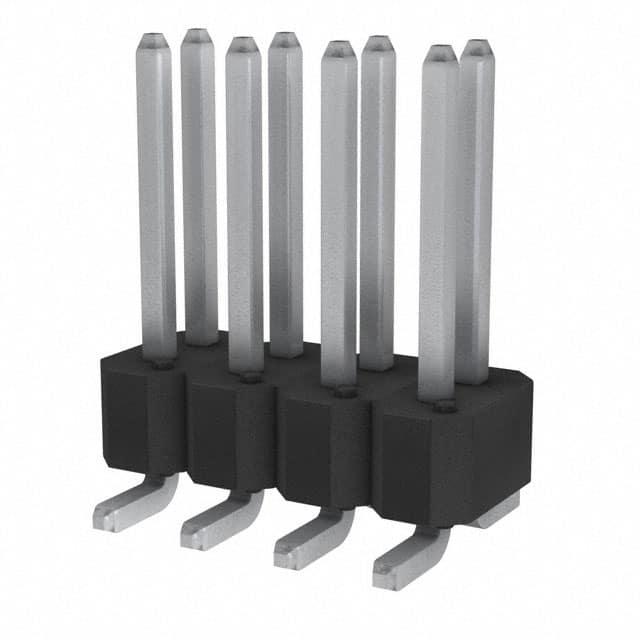

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-402A08LF

95278-402A08LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双面镀层Bergstik® II接头)是一种专为板对板、板对电缆、板对分线、板对柔性互联设计的电子连接器。这些接头广泛应用于各种工业电子设备中,如通信设备、计算机硬件、航空航天设备以及消费电子产品。它们采用独特的双面镀层设计,提供了出色的电气性能和机械强度。

    技术参数


    - 插针材料:磷青铜合金UNS C51000,符合ASTM B-159标准。
    - 绝缘体材料:高温树脂,具有UL-94-V0阻燃等级。
    - 接触面积镀层:金镀层,厚度为100-150μ英寸,镍镀层厚度为50μ英寸。
    - 焊尾镀层:铅锡镀层,厚度为100-150μ英寸;无铅选项为纯锡镀层,厚度为100-150μ英寸,镍镀层厚度为50μ英寸。
    - 电气特性:
    - 绝缘电阻:不小于5000兆欧,测试电压500V直流,测试时间两分钟。
    - 耐压:无击穿现象,泄漏电流不超过1毫安,测试电压1500V(直流、交流、60Hz),测试时间为60秒。
    - 电流额定值:3安培。
    - 工作温度范围:-65°C 至 +130°C。
    - 环境条件:通过MIL-STD-202方法下的热冲击、恒湿、高温寿命、可焊性、耐热性、红外回流测试。


    产品特点和优势


    Duplex Plated Bergstik® II Headers 的独特之处在于其双面镀层设计,这不仅提高了接头的电气性能,还增强了其机械强度和耐用性。此外,磷青铜插针材料和金镀层接触面积进一步保证了其稳定性和长期可靠性。该产品还符合RoHS要求,是一款环保型产品。这些特点使其成为高性能连接器市场的优选之一。

    应用案例和使用建议


    应用案例
    - 板对板连接:用于电路板之间的连接,例如计算机主板与扩展卡之间的连接。
    - 板对电缆连接:适用于设备内部不同组件间的信号传输。
    - 板对柔性互联:适合连接具有柔性特性的线缆或PCB。
    使用建议
    1. 正确安装:确保接头与电缆或PCB之间紧密连接,以避免接触不良。
    2. 合理布局:在PCB设计时考虑信号完整性,避免高频信号干扰。
    3. 环境适应性:在极端环境条件下使用时,建议进行额外的防护措施,如使用防水密封套。

    兼容性和支持


    该产品与FCI的Mini PV终端或其他0.025英寸针兼容的插座兼容,可在垂直或直角配置中使用。FCI提供详尽的技术支持和售后服务,包括技术文档、培训和技术咨询等。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查接头和插针是否清洁,重新插入或更换损坏的接头。
    2. 问题:插针脱落
    - 解决方案:调整安装夹具的压力,确保插针稳固地固定在绝缘体上。
    3. 问题:电气性能不稳定
    - 解决方案:检查焊点质量,确保焊接充分且无气泡。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 是一款高性能、高可靠性的电子连接器。其独特的双面镀层设计、优异的电气和机械性能以及广泛的适用范围使其在市场上具有显著的竞争优势。因此,我们强烈推荐这款产品用于需要高性能连接的场合。

95278-402A08LF参数

参数
类型 Breakaway,Header,Push-Pull
额定电流 3A
触头镀层 - 配接
针脚数 8pin
颜色 黑色
间距-配接 2.54mm
触头镀层厚度 - 配接 2μm
防护等级 -
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

95278-402A08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-402A08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-402A08LF 95278-402A08LF数据手册

95278-402A08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 5.4923
库存: 3000
起订量: 4500 增量: 300
交货地:
最小起订量为:300
合计: ¥ 1647.69
直接购买
