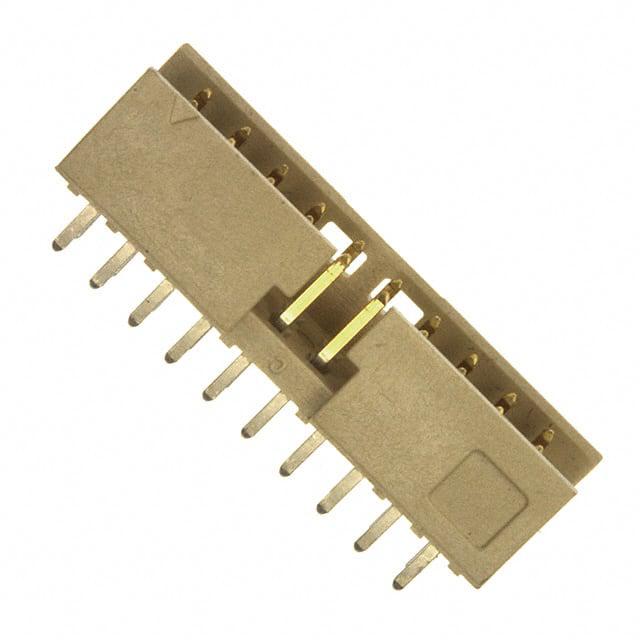

98414-G06-20LF

厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 2.0mm间距20p双排排针 板对板, 线对板连接器, Minitek系列, 直向, 通孔安装
供应商型号: 1708816
供应商: 海外现货
标准整包数: 250
AMPHENOL 矩形连接器 - 针座 - 公插针 98414-G06-20LF

98414-G06-20LF概述

    Minitek® Headers 技术手册概述

    产品简介


    Minitek® Headers 是 Amphenol FCI 的一款适用于板对板连接器的产品系列,具有 2.00mm 的引脚间距。该系列包括印刷电路板卡连接器、屏蔽和非屏蔽引脚以及 IDC/CTW 接收端子。特别新增了五个 Pin-in-Paste 焊接工艺专用系列,以提高操作简便性和增强焊接强度,确保高耐用性和可焊性。适用温度范围为 -55°C 至 +85°C。

    技术参数


    - 材料:外壳为高温热塑塑料,颜色为黑色,阻燃等级为 UL94V-0;针脚为磷青铜,镀金和锡过 1.27µm 镍。
    - 机械性能:针脚保持力至少为 7N。
    - 电气性能:连续电流额定值为 1A,绝缘电阻最小为 1000MΩ,耐压电压为 650V。
    - 环境:工作温度范围为 -55°C 至 +125°C。
    - 认证:符合欧盟 RoHS 指令。

    产品特点和优势


    - 模块化系统:提供灵活的设计和互换性解决方案。
    - 引脚间距:2mm 引脚间距比 2.54mm 减少了 38% 的板空间。
    - 低共面性:共面性仅为 0.1mm,支持自动放置且无 PCB 定位要求。
    - 方形抽线针脚:提供四个光滑的啮合表面。
    - 高温材料:适用于高达 125°C 的高温环境。

    应用案例和使用建议


    - 汽车电子:适用于汽车电子控制系统的信号传输,可靠性高,可承受严苛的振动环境。
    - 通信设备:用于通讯基站设备,需要高频下的稳定性和抗干扰能力。
    - 工业自动化:适用于工业自动化控制柜内部连接,能有效降低功耗,提升系统集成度。

    兼容性和支持


    - 兼容性:可与 IR 再流焊接过程兼容,提供多种包装选择(如盘式带和卷式)。
    - 技术支持:制造商提供详细的应用规范和技术支持文档,如文件号 E66906 和 LR46923。

    常见问题与解决方案


    - 问题:连接器在高温环境下使用时稳定性差。
    - 解决方案:确认选用材料符合高温环境的要求,例如磷青铜针脚。
    - 问题:产品安装后发生短路。
    - 解决方案:检查是否遵循正确的焊接曲线(如文件号 TA-842),确保焊料正确熔融。

    总结和推荐


    综上所述,Minitek® Headers 在工业自动化、汽车电子及通信设备等领域表现出色,以其独特的模块化设计、高可靠性及广泛的温度适应能力脱颖而出。对于那些寻求高效能、长寿命连接解决方案的工程师和设计师来说,这是一款值得推荐的产品。它不仅能够满足各类严格的应用需求,而且具备出色的兼容性和多样的包装选项,非常适合大规模生产和集成。

98414-G06-20LF参数

参数
触头镀层厚度 - 配接 760nm
额定电流 2A(AC/DC)
触头镀层 - 配接
颜色 奶油色
防护等级 -
排数 2
针脚数 20pin
类型 Header,Latch Holder
间距-配接 2mm
长*宽*高 22mm(长度)*6.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
