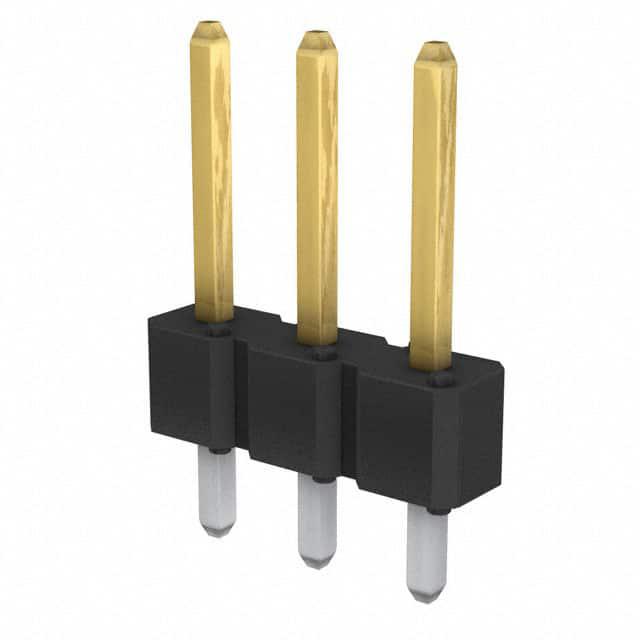

77311-127T03LF

厂牌: AMPHENOL
产品描述: 3pin 2.54mm 1 Header,Push-Pull 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77311-127T03LF
供应商: 期货订购
标准整包数: 2052
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-127T03LF

77311-127T03LF概述

    Duplex Plated Bergstik® II Headers: Comprehensive Product Overview

    1. 产品简介


    产品类型:
    杜邦镀双层的Bergstik® II头连接器是专为高可靠性连接设计的高性能连接器。它们广泛应用于板对板、板对线、板对柔性连接等各种连接需求,适用于消费电子、工业控制、通信设备等多个领域。
    主要功能:
    该产品具备优异的机械和电气性能,能在各种恶劣环境中保持稳定可靠的工作表现。其独特之处在于双层镀覆工艺,提供更好的抗腐蚀性和导电性。
    应用领域:
    - 板对板连接
    - 板对电缆连接
    - 板对离散线连接
    - 板对柔性电路连接

    2. 技术参数


    以下是该产品的关键技术参数列表:
    | 参数类别 | 规格 |
    | :: | :: |
    | 绝缘电阻 | ≥5,000兆欧姆(测试电压500V DC,测量时间2分钟) |
    | 耐压测试 | 无弧光放电、绝缘击穿或漏电流>1毫安(测试电压1500V DC,测试时间60秒) |
    | 电流承载能力 | 3安培 |
    | 工作温度范围 | -65°C至+130°C |
    | 针脚拉拔力 | ≥2.0磅(测试速度0.2英寸/分钟) |

    3. 产品特点和优势


    独特功能和优势:
    - 双重镀层: 采用磷青铜材料并经过镍镀层和金镀层处理,显著提升连接器的耐腐蚀性和导电性。
    - 多样的配置: 支持垂直一、二、三行和直角一行、两行的多种安装方式,适应不同应用需求。
    - 高可靠性: 符合军用标准,通过严格的环境测试,确保在各种条件下都能稳定工作。
    - 环保设计: 无铅化生产,符合欧盟RoHS指令要求,符合现代环保标准。

    4. 应用案例和使用建议


    实际应用案例:
    - 自动化设备: 在机器人和自动化生产线中用于连接控制系统与执行机构。
    - 医疗设备: 在医疗监控设备中作为信号传输的接口。
    - 电信设备: 用于通信基站中的板对板连接。
    使用建议:
    - 确保连接器正确安装在指定的插槽内,避免不当的机械应力导致损坏。
    - 定期检查连接器状态,保持良好的接触面清洁度,提高可靠性。
    - 依据具体的应用场景选择合适的安装方式和型号。

    5. 兼容性和支持


    该产品具有广泛的兼容性,可与FCI的Mini PV终端或其他符合0.025"针兼容的插座在0.100"中心线上配合使用。同时,FCI提供了详尽的技术支持,涵盖产品质量保证、产品校准、测试条件、样品描述及质量验证流程等。若有疑问,可随时联系技术支持团队。

    6. 常见问题与解决方案


    常见问题及解决方法:
    - 问题: 连接器无法正常通电。
    - 解决方法: 检查连接器是否正确插入且稳固,清洁接触面并确保没有污染物。
    - 问题: 连接器的使用寿命较短。
    - 解决方法: 遵循正确的安装和使用指南,定期进行维护和清洁。
    - 问题: 插入和拔出时有明显阻力。
    - 解决方法: 确保安装过程中施加均匀的压力,并检查是否有物理阻碍。

    7. 总结和推荐



    总结

    :
    综上所述,杜邦镀双层的Bergstik® II头连接器在电气性能、机械强度和环境适应性方面均表现出色,是高可靠性应用的理想选择。其多样化的配置、稳定的电气性能和严格的环境测试使其在工业、通信和医疗设备等领域拥有广泛应用前景。
    推荐:
    鉴于其卓越的性能和广泛的应用场景,强烈推荐在需要高可靠性连接的应用中使用此产品。对于需要长期稳定工作的系统,此产品将是一个值得信赖的选择。

77311-127T03LF参数

参数
针脚数 3pin
间距-配接 2.54mm
排数 1
排距 -
类型 Header,Push-Pull
防护等级 -
额定电流 3A
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
颜色 黑色
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

77311-127T03LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-127T03LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-127T03LF 77311-127T03LF数据手册

77311-127T03LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2052+ ¥ 1.76
4104+ ¥ 1.76
库存: 20520
起订量: 2052 增量: 2052
交货地:
最小起订量为:2052
合计: ¥ 3611.52
