77317-804-38LF

厂牌: AMPHENOL
产品描述: 38pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 380nm 金 黑色 通孔安装
供应商型号: Q-77317-804-38LF
供应商: 期货订购
标准整包数: 100
AMPHENOL 矩形连接器 - 针座 - 公插针 77317-804-38LF

77317-804-38LF概述


    产品简介

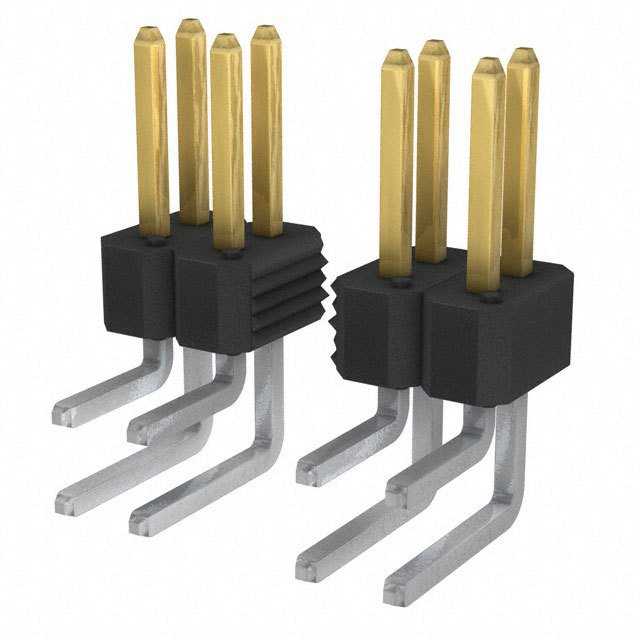

    产品名称: Duplex Plated Bergstik® II Headers
    产品类型: 连接器(用于印刷电路板到印刷电路板、印刷电路板到电缆、印刷电路板到分立电线和印刷电路板到柔性连接器)
    主要功能: 在垂直和直角配置下提供电气连接,适用于多种工业及消费电子产品
    应用领域: 工业控制、通讯设备、汽车电子、消费电子产品等

    技术参数


    - 绝缘电阻: ≥ 5,000 兆欧(测试电压:500V DC)
    - 介电强度: 1500V (DC, RMS 或 AC, 60Hz),测试时间 60 秒
    - 电流额定值: 3 安培
    - 操作温度范围: -65°C 至 +130°C
    - 材料: 镍镀层厚度 50 微英寸(Class 2)
    - 金镀层: 接触区域镀金 100-150 微英寸(铅自由选项),其他区域镀金厚度按图指定
    - 焊尾: 100 微英寸最小厚度的锡铅合金(60/40 比例),或纯锡 100-150 微英寸(铅自由选项)

    产品特点和优势


    - 高性能连接能力: 支持垂直和直角配置,确保信号传输的稳定性和可靠性。
    - 多功能性: 适用于板对板、板对电缆等多种连接需求。
    - 环境适应性: 能够承受严苛的环境条件,如极端温度变化、湿度和热冲击。
    - 耐用设计: 采用高强度磷青铜合金针脚和高阻燃等级树脂绝缘体,确保长期稳定运行。

    应用案例和使用建议


    - 应用案例: 用于工业控制系统、通讯设备和汽车电子中,连接多层电路板以实现信号传输和电力分配。
    - 使用建议: 在选择该连接器时,需要考虑具体的应用环境和连接要求,确保其符合特定的应用规范。对于复杂的应用场景,建议进行详细的测试和评估。

    兼容性和支持


    - 兼容性: 该产品可以与 FCI 的 Mini PV 端子或其他符合 0.025 英寸针兼容的标准插座一起使用。
    - 支持和服务: FCI 提供全面的技术支持,包括样品测试、生产过程中的校准服务和客户定制化需求的支持。

    常见问题与解决方案


    - 问题: 连接器在高温环境下不稳定。
    解决方案: 确保所选连接器的电流额定值和操作温度范围符合应用需求,避免在超出规格的环境中使用。
    - 问题: 插入力过大导致接触不良。
    解决方案: 检查连接器的设计和制造工艺是否符合标准,必要时可联系 FCI 技术支持进行调整。
    - 问题: 焊接过程中出现气泡或空洞。
    解决方案: 严格按照推荐的焊接温度曲线进行焊接,并使用适合的焊料和助焊剂。

    总结和推荐


    总体评价: Duplex Plated Bergstik® II Headers 是一款高可靠性的连接器,适用于各种工业和消费电子产品。其坚固耐用的设计、广泛的操作温度范围和优异的电气性能使其在市场上具有较强的竞争力。
    推荐使用: 该产品非常适合用于需要高稳定性和耐用性的应用环境中。我们强烈推荐这一系列的连接器,特别是在对环境适应性和电气性能有严格要求的应用场景中。

77317-804-38LF参数

参数
针脚数 38pin
间距-配接 2.54mm
排数 2
排距 2.54mm
颜色 黑色
额定电流 3A
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
防护等级 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77317-804-38LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-804-38LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-804-38LF 77317-804-38LF数据手册

77317-804-38LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
