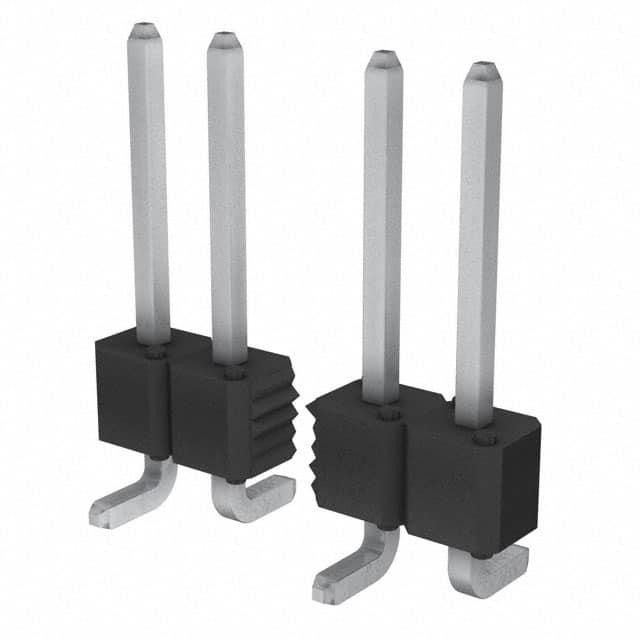

95293-402-12LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 12pin 3A 2μm 锡 黑色 贴片安装
供应商型号: Q-95293-402-12LF
供应商: 期货订购
标准整包数: 500
AMPHENOL 矩形连接器 - 针座 - 公插针 95293-402-12LF

95293-402-12LF概述


    产品简介


    产品名称:Duplex Plated Bergstik® II Headers
    产品类型:连接器
    主要功能:提供板对板、板对线缆、板对离散电线以及板对柔性互联的能力。
    应用领域:适用于各种电子设备,如通信设备、工业控制系统、计算机硬件等。

    技术参数


    | 参数 | 描述 |

    | 插针材料 | 磷青铜合金 UNS C51000,符合 ASTM B-159 标准 |
    | 绝缘体 | 高温树脂,UL-94-V0 级阻燃认证 |
    | 电镀 | 针脚电镀:100 μ" 厚度 60/40 锡铅(按 MIL-P-81728)或 100-150μ" 纯锡(无铅选项) |
    | 电镀 | 接触区电镀:50 μ" 镍(按 QQ-N-290),240 μ" 金(按 MIL-G-45204) |
    | 绝缘电阻 | 不小于 5,000 兆欧(按 MIL-STD-202,方法 302) |
    | 耐压强度 | 1500 伏(直流、峰值或交流,60 Hz)(按 MIL-STD-1344,方法 3001.1) |
    | 额定电流 | 3 安培 |
    | 工作温度范围 | -65°C 至 +130°C |

    产品特点和优势


    - 多功能性:能够应用于多种配置,包括垂直单排、双排、三排和直角单排、双排配置。
    - 高可靠性:通过多项严苛的环境测试(如热冲击、恒湿、高温寿命测试等),确保长期稳定工作。
    - 高耐久性:采用磷青铜材料及镍/金电镀,有效防止腐蚀和氧化。
    - 环保:符合RoHS标准,使用环保材料,有助于减少有害物质的排放。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中作为信号传输接口,确保系统的可靠运行。
    - 在通信设备中作为模块间的连接,提高系统的可扩展性。
    - 在消费电子产品中作为内部连接,保证设备的高效运作。
    使用建议:
    - 在高温或潮湿环境中使用时,注意选择适合环境条件的型号。
    - 为了延长使用寿命,在安装时应避免过度弯曲插针。

    兼容性和支持


    - 兼容性:可与 FCI 的 Mini PV 终端或其他0.025英寸插针兼容的插座配套使用。
    - 支持:制造商提供详尽的技术文档和客户支持服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针松动 | 检查插针是否正确安装,必要时重新焊接 |
    | 连接器接触不良 | 清理连接器上的氧化物,重新插拔连接器 |
    | 插针断裂 | 更换新的连接器,检查是否有不当的操作导致插针损坏 |
    | 电气测试失败 | 检查连接器是否符合规定的规格和测试要求,如有需要进行返修 |

    总结和推荐


    综合评估:Duplex Plated Bergstik® II Headers 连接器凭借其多功能性、高可靠性和出色的环境适应能力,在众多应用场景中表现出色。通过严格的质量控制和环境测试,确保了其在复杂多变的工作环境中依然能保持优异的性能。
    推荐使用:对于需要高性能、高可靠性的电子设备设计,尤其是需要在严苛环境下工作的设备,强烈推荐使用 Duplex Plated Bergstik® II Headers 连接器。

95293-402-12LF参数

参数
触头镀层厚度 - 配接 2μm
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
防护等级 -
额定电流 3A
触头镀层 - 配接
针脚数 12pin
排数 1
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95293-402-12LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-402-12LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-402-12LF 95293-402-12LF数据手册

95293-402-12LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 2.211
1000+ ¥ 2.211
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1105.5
