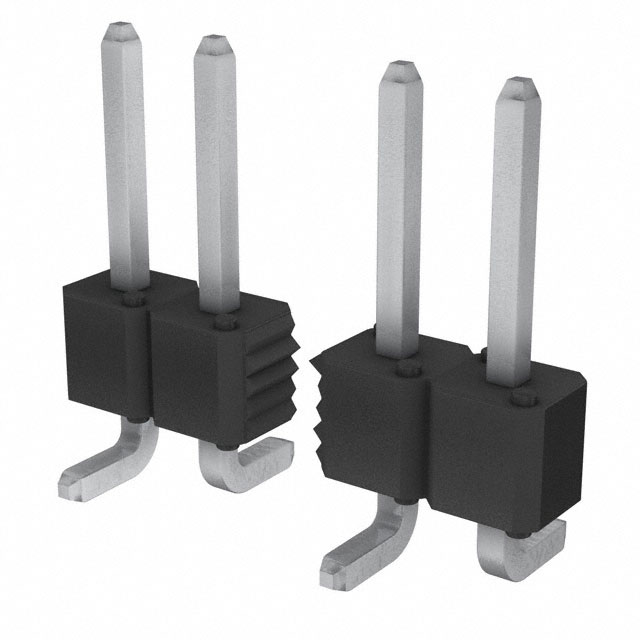

95293-401-07LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 7pin 3A 2μm 锡 黑色 贴片安装
供应商型号: CAG-95293-401-07LF
供应商: 海外现货
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 95293-401-07LF

95293-401-07LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一款高度可靠的电子连接器,主要用于板对板、板对电缆、板对离散线以及板对柔性互连的连接。这种连接器支持垂直单行、双行和三行配置以及直角单行和双行配置。它采用磷青铜合金制造,具有出色的机械强度和导电性,广泛应用于汽车、通信、工业自动化等领域。

    技术参数


    - 材料:磷青铜合金UNS C51000(符合ASTM B-159标准)
    - 绝缘体:高温度树脂,UL-94-V0级阻燃
    - 针镀层:金镀层(符合MIL-G-45204标准),厚度为100-150微英寸;镍镀层(符合QQ-N-290标准),厚度为50微英寸
    - 接触区域:金镀层(符合MIL-G-45204标准)
    - 其他区域:镍镀层(符合QQ-N-290标准),厚度为50微英寸
    - 电气特性
    - 绝缘电阻:≥5,000兆欧(测试电压500V DC,时间2分钟)
    - 耐压测试:无电弧现象,绝缘破坏或泄漏电流≤1毫安(测试电压1500V AC/DC,测试时间60秒)
    - 电流等级:3安培
    - 工作温度范围:-65°C至+130°C
    - 环境条件
    - 热冲击测试:-55°C至+105°C(尼龙材料);-65°C至+130°C(PCT、PPS&LCP材料)
    - 恒湿测试:温度+40°C,相对湿度95%,时间96小时
    - 高温寿命测试:105°C(尼龙材料);130°C(PCT、PPS&LCP材料),时间315小时
    - 焊料耐热测试:无物理损坏

    产品特点和优势


    Duplex Plated Bergstik® II Headers 的主要优势在于其双重镀层设计,提供优异的电气特性和机械稳定性。磷青铜合金材料确保了良好的抗腐蚀性和导电性,而双重镀层设计提高了耐久性和可靠性。此外,该产品符合RoHS指令,适用于各类恶劣环境下的应用,具备出色的机械强度和电气特性。

    应用案例和使用建议


    Duplex Plated Bergstik® II Headers 广泛应用于汽车、通信、工业自动化等领域。例如,在汽车行业中,这些连接器可以用于发动机控制单元(ECU)的连接,确保信号传输的可靠性和稳定性。在通信行业,它们常用于路由器、交换机和其他网络设备中的信号传输。
    为了确保最佳性能和长期稳定性,建议在使用过程中进行定期检查和维护。特别是在高温环境下使用时,应特别注意绝缘材料的老化情况,并根据需要更换。对于需要高频率插拔的应用场合,建议使用合适的防磨损涂层来延长使用寿命。

    兼容性和支持


    Duplex Plated Bergstik® II Headers 可以与FCI的Mini PV终端或其它符合0.025英寸引脚兼容的插座配合使用,确保互操作性和通用性。FCI提供了详尽的技术支持和维护服务,包括产品安装指南、故障排查手册和售后服务。客户可以随时联系技术支持团队以获取帮助和支持。

    常见问题与解决方案


    - 问题:连接器出现信号传输不稳定的现象。
    - 解决方案:检查连接器与插座之间的接触是否良好,必要时清洁连接点并重新安装。
    - 问题:连接器在高温环境中出现老化现象。
    - 解决方案:建议更换耐高温的材料,并进行定期检查以确保长期稳定运行。
    - 问题:连接器的焊料层出现问题。
    - 解决方案:确保焊料过程中的温度和时间符合规范,如有需要,可以咨询制造商获取详细的焊接指导。

    总结和推荐


    Duplex Plated Bergstik® II Headers 是一款高性能、高可靠性的电子连接器,适合于各种恶劣环境下的应用。其出色的电气特性和机械稳定性使其成为众多领域的理想选择。通过严格的质量控制和全面的支持服务,FCI确保了产品的长期稳定运行。因此,我们强烈推荐使用这款产品,特别是对性能和可靠性有较高要求的应用场景。

95293-401-07LF参数

参数
额定电流 3A
触头镀层厚度 - 配接 2μm
针脚数 7pin
防护等级 -
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
排数 1
间距-配接 2.54mm
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95293-401-07LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-401-07LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-401-07LF 95293-401-07LF数据手册

95293-401-07LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1723 ¥ 1.4693
5000+ $ 0.1694 ¥ 1.4448
10000+ $ 0.1666 ¥ 1.4213
50000+ $ 0.1624 ¥ 1.3851
100000+ $ 0.161 ¥ 1.3733
250000+ $ 0.1595 ¥ 1.3605
500000+ $ 0.1581 ¥ 1.3488
库存: 0
起订量: 1362 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 0
