BA56-12SRWA

产品分类: LED数码管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 34mcd 660nm 红色 3 14.224mm 14.22mm DIP-12 通孔安装 8.1mm*19mm*37.6mm
供应商型号: SR-BA56-12SRWA
供应商: 海外现货
标准整包数: 260

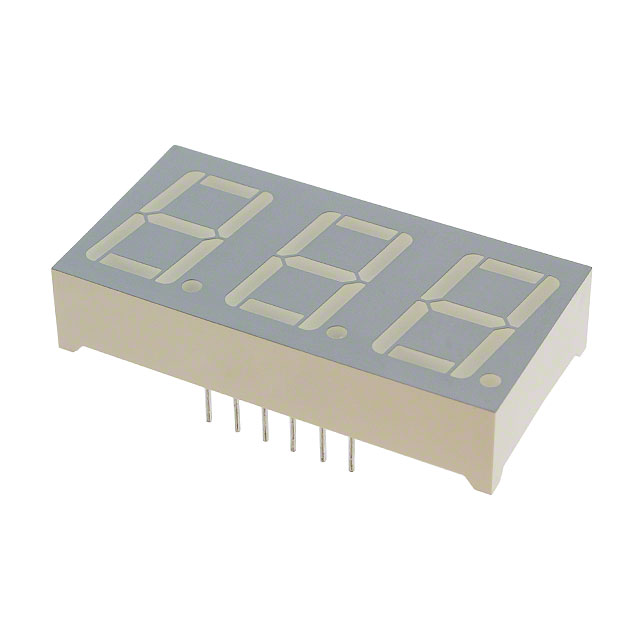

KINGBRIGHT ELECTRONIC/台湾今台电子 LED数码管 BA56-12SRWA

BA56-12SRWA概述


    产品简介


    本手册介绍了型号为BA56-12SRWA的超亮红色数码管显示器。这种器件采用砷化镓铝红光发光二极管制成,适用于需要高亮度显示的应用场景。它的主要功能是提供一个清晰且易于读取的显示界面,广泛应用于家用电器、工业控制设备以及信息终端等领域。

    技术参数


    - 外形尺寸:14.22mm(0.56英寸)高度的数字显示
    - 字符大小:0.56英寸(约14.2毫米)
    - 电流要求:低电流操作
    - 颜色标准:灰面,白段
    - 工作温度范围:-40°C到+85°C
    - 峰值波长:655纳米
    - 主导波长:640纳米
    - 谱线半宽:20纳米
    - 峰值正向电流:155毫安
    - 最大功率消耗:75毫瓦
    - 反向电压:5伏
    - 正向电压:1.8至2.5伏
    - 最大正向电流:30毫安

    产品特点和优势


    - 高亮度:采用超亮LED设计,确保在各种环境下均能清晰可见。
    - 低功耗:通过优化电路设计,实现低电流操作,减少能耗。
    - 优良外观:字符显示清晰,外观优秀。
    - 便于安装:易于安装于PCB板或插座上,节省安装时间。
    - 结构坚固:机械强度高,适合各种严苛的工作环境。
    - 环保合规:符合RoHS标准,无有害物质,环保安全。

    应用案例和使用建议


    BA56-12SRWA超亮红色数码管广泛应用于各类消费电子产品、工业控制设备及信息终端中。例如,在家用空调遥控器上,它能够清晰显示室温和运行模式,提高用户的操作体验。
    使用建议:
    - 确保在生产过程中相对湿度维持在40%-60%之间,以避免静电损害。
    - 在安装时需确保正确连接电源,防止过流导致器件损坏。
    - 定期检查产品运行状态,避免长期过载工作造成器件老化。

    兼容性和支持


    根据产品手册,该数码管与其他同类产品兼容性良好,可以方便地替换现有系统中的旧型号产品。此外,厂商Kingbright提供全面的技术支持和售后维护服务,帮助用户解决可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:显示器亮度不均匀
    - 解决方法:检查电源电压是否稳定,必要时调整电源输出。

    2. 问题:显示器频繁闪烁
    - 解决方法:确认工作电流是否超过额定值,适当降低驱动电流。
    3. 问题:显示内容模糊不清
    - 解决方法:检查安装是否稳固,确认没有物理损伤影响光学效果。

    总结和推荐


    综上所述,BA56-12SRWA超亮红色数码管以其出色的亮度、低功耗和良好的稳定性,在消费电子、工业控制等领域展现出优异的表现。如果您正在寻找一种高性能、易用性强的数码管显示器,我们强烈推荐使用BA56-12SRWA。

BA56-12SRWA参数

参数
字符高度 14.22mm
发光强度 34mcd
字符数量 3
波长 660nm
显示颜色 红色
字符宽度 14.224mm
长*宽*高 8.1mm*19mm*37.6mm
通用封装 DIP-12
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

BA56-12SRWA数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 LED数码管 KINGBRIGHT ELECTRONIC/台湾今台电子 BA56-12SRWA BA56-12SRWA数据手册

BA56-12SRWA封装设计

查看详情并下载
Symbol
Footprint
3D Model
