SA56-11SRWA

产品分类: LED数码管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 34mcd 660nm 红色 1 14.224mm 14.22mm DIP 通孔安装 8mm*12.7mm*19.05mm
供应商型号: SEC-SA56-11SRWA
供应商: 海外现货
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 LED数码管 SA56-11SRWA

SA56-11SRWA概述


    产品简介

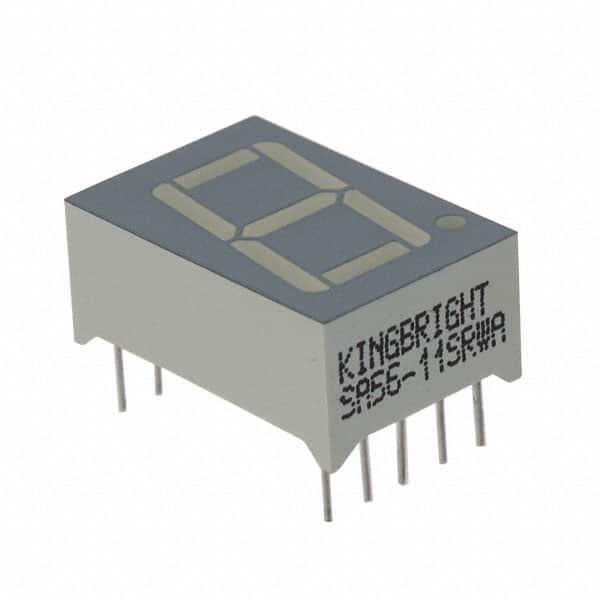

    Kingbright SA56-11SRWA 超亮红色LED显示器
    Kingbright的SA56-11SRWA是一款采用GaAlAs材料制成的超亮红色发光二极管(LED),具有0.56英寸的高度,适用于多种显示应用。此款LED具备低电流操作的特点,易于安装在PCB板或插座上,且具有良好的机械坚固性。外壳标准为灰色面、白色段落,符合RoHS环保标准。广泛应用于家庭和智能家电、时间显示、数字组合、工业仪表等领域。

    技术参数


    - 尺寸: 14.22 mm(0.56英寸)单个数字显示
    - 最大功率耗散: 75 mW
    - 反向电压: 5 V
    - 最高结温: 115°C
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C
    - 直流正向电流: 30 mA
    - 峰值正向电流: 155 mA
    - 电容值: 45 pF
    - 正向电压: 1.8 V至2.3 V
    - 逆向电流: 最大10 µA
    - 发射波长: 655 nm
    - 占空比: 1/10
    - 脉宽: 0.1 ms
    - 峰值亮度: 14000 cd 至 34000 cd @ 10 mA

    产品特点和优势


    独特功能和优势:
    1. 低电流操作: 减少能耗,延长产品寿命。
    2. 优异的字符外观: 保证清晰可见。
    3. 易于安装: 简化组装流程。
    4. 机械坚固: 提高耐用性。
    5. 罗氏标准兼容: 环保合规。
    6. 超亮红光: 提升视觉效果,适用范围广。
    市场竞争力:
    此LED显示器凭借其高亮度、长寿命和良好的电气特性,在家电、工业和仪表等领域表现出色。尤其在照明要求高的环境中,如家电控制面板,其超亮性能使得数字更易辨识,同时低电流操作还有效延长了整体使用寿命。

    应用案例和使用建议


    实际应用场景:
    1. 家庭和智能家电:通过清晰的LED显示屏来显示家电状态。
    2. 工业仪表:在各种仪器仪表中提供可靠的数据显示。
    3. 显示时间和其他数字组合:如时钟、计数器等。
    使用建议:
    1. 在安装时确保焊接过程遵循波峰焊机曲线推荐的标准,以避免热应力对产品造成损害。
    2. 使用低残留助焊剂,清洗时仅使用清水并及时吹干。

    兼容性和支持


    此LED与市面上大多数电子设备和工具兼容,支持波峰焊接工艺,但不适合回流焊接。Kingbright提供详细的清洁指南和售后支持,确保用户能够正确维护和使用产品。

    常见问题与解决方案


    1. 如何正确处理静电?
    - 推荐使用腕带或防静电手套来处理LED,确保所有设备接地。
    2. 焊接过程中出现问题怎么办?
    - 参照推荐的焊接曲线,确保焊接过程符合标准,避免过热导致损坏。
    3. 如何清洗产品?
    - 清洗时仅使用清水,并立即吹干以去除多余水分。

    总结和推荐


    总体而言,Kingbright SA56-11SRWA LED显示器在多个方面表现出色,尤其是其超亮的显示效果和坚固的机械结构使其成为众多应用的理想选择。建议在需要高亮度、低功耗和良好可靠性的场合下使用。对于追求高品质显示效果的用户,Kingbright的这款产品是一个理想的选择。

SA56-11SRWA参数

参数
显示颜色 红色
字符宽度 14.224mm
字符高度 14.22mm
发光强度 34mcd
字符数量 1
波长 660nm
长*宽*高 8mm*12.7mm*19.05mm
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 管装

SA56-11SRWA数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 LED数码管 KINGBRIGHT ELECTRONIC/台湾今台电子 SA56-11SRWA SA56-11SRWA数据手册

SA56-11SRWA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 1.4657 ¥ 12.2827
库存: 1
起订量: 342 增量: 1
交货地:
最小起订量为:40
合计: ¥ 0
直接购买
加入购物车
