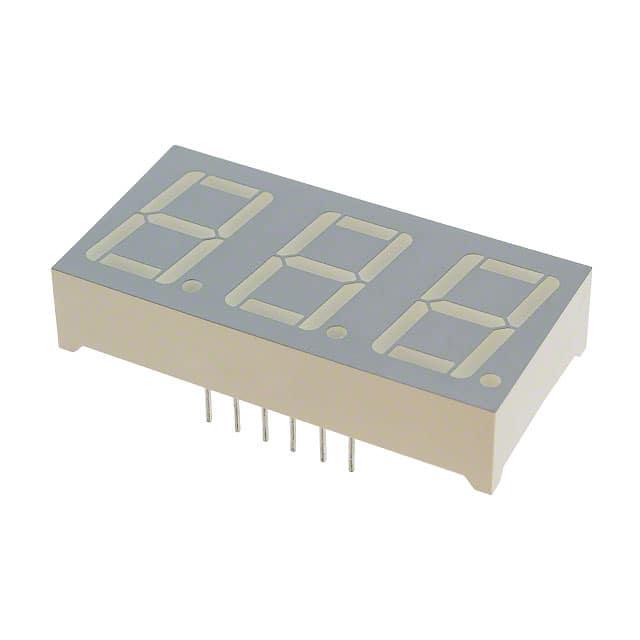

BC56-12SRWA

产品分类: LED数码管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 34mcd 660nm 红色 3 14.2mm 14.22mm DIP-12 通孔安装 8.1mm*19mm*37.6mm
供应商型号: BC56-12SRWA
供应商: TME
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 LED数码管 BC56-12SRWA

BC56-12SRWA概述

    # Super Bright Red LED 数码管产品技术手册

    产品简介


    Kingbright 的 BC56-12SRWA 超亮红光数码管是一种采用镓铝砷化物材料制造的高亮度红色发光二极管(LED)。这款数码管广泛应用于家用电器、智能家居、工业设备及仪表等多种场合。凭借其高亮度和低功耗的特点,它成为了显示器时间数字组合的理想选择。

    技术参数


    绝对最大额定值
    - 功率耗散:PD = 75 mW
    - 反向电压:VR = 5 V
    - 结温:Tj = 115°C
    - 工作温度范围:Top = -40°C 至 +85°C
    - 存储温度范围:Tstg = -40°C 至 +85°C
    - 直流正向电流:IF = 30 mA
    - 峰值正向电流:IFM = 155 mA
    - 静电放电阈值:HBM = 3000 V
    - 引脚焊接温度:260°C(持续3-5秒)
    电气/光学特性
    - 发射颜色:超亮红
    - 波长峰值(IF = 10mA):λpeak = 655 nm
    - 主导波长(IF = 10mA):λdom = 640 nm
    - 光谱半宽度(IF = 10mA):∆λ = 20 nm
    - 电容:C = 45 pF
    - 正向电压(IF = 10mA):VF = 1.8~2.3 V
    - 反向电流(VR = 5V):IR ≤ 10 μA

    产品特点和优势


    BC56-12SRWA 超亮红光数码管具备以下特点和优势:
    - 高亮度显示:波长峰值为655 nm,主导波长为640 nm,确保在各种环境中清晰可见。
    - 低电流操作:最大直流正向电流仅需30 mA,降低了功耗。
    - 机械坚固:标准封装设计使其能够承受一定的机械应力。
    - 易于安装:可通过插接方式方便地安装在PCB板上或插座上。
    - 符合RoHS标准:确保产品的环保性和安全性。

    应用案例和使用建议


    应用场景
    - 家用电器:如微波炉、空调等显示面板。
    - 智能家居:用于智能门锁、智能灯泡等设备上的数字显示。
    - 工业和仪表应用:如温度计、流量计等仪器仪表的显示。
    使用建议
    - 在使用过程中注意静电防护,推荐使用防静电腕带或手套。
    - 电路设计时建议添加保护性的限流电阻,以确保LED工作在安全范围内。
    - 焊接过程中避免对环氧树脂施加压力,特别是在温度高于85°C的情况下。

    兼容性和支持


    - 该产品兼容通过孔焊接工艺,但不适用于回流焊。
    - 如果需要使用其他焊接工艺,如需多次焊接或高温处理,建议咨询Kingbright确认兼容性。

    常见问题与解决方案


    常见问题及解决方法
    1. LED无法点亮
    - 检查电路连接是否正确,是否存在断路。
    2. LED亮度不足
    - 检查供电电压是否稳定,电流是否足够。
    3. LED反向电流过大
    - 确保LED正向连接,避免反向电压过高导致损坏。

    总结和推荐


    BC56-12SRWA 超亮红光数码管是一款高性能的LED显示产品,适合广泛的应用场景。它以其高亮度、低功耗、易安装和机械坚固等特点,成为许多电子设备的首选显示组件。对于需要高亮度和可靠性显示的应用,强烈推荐使用此产品。在使用过程中,遵循技术手册中的注意事项,可以有效延长其使用寿命并确保良好的显示效果。

BC56-12SRWA参数

参数
字符数量 3
波长 660nm
显示颜色 红色
字符宽度 14.2mm
字符高度 14.22mm
发光强度 34mcd
长*宽*高 8.1mm*19mm*37.6mm
通用封装 DIP-12
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

BC56-12SRWA数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 LED数码管 KINGBRIGHT ELECTRONIC/台湾今台电子 BC56-12SRWA BC56-12SRWA数据手册

BC56-12SRWA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9373 ¥ 29.8811
3+ $ 3.1924 ¥ 24.2284
10+ $ 2.5273 ¥ 19.1804
26+ $ 2.1815 ¥ 16.556
117+ $ 2.0836 ¥ 15.8128
库存: 58
起订量: 1 增量: 0
