CU40025-UW6J

产品分类: LED数码管
厂牌: NORITAKE
产品描述: 5*7 2.3mm 4.7mm 182mm*33.5mm*20.5mm
供应商型号: 1495418
供应商: 海外现货
标准整包数: 1
NORITAKE LED数码管 CU40025-UW6J

CU40025-UW6J概述


    产品简介

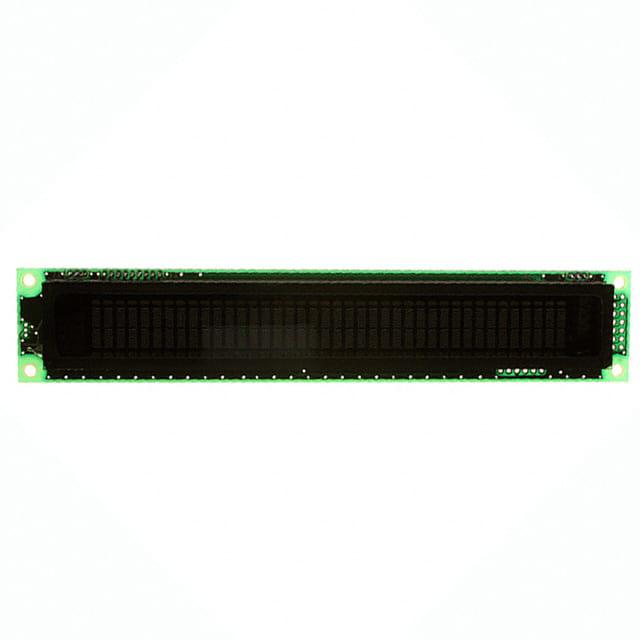

    CU40025-UW6J真空荧光显示器模块
    CU40025-UW6J是一款单板显示模块,主要应用于计算机、微处理器、通信终端及自动仪器等设备的数据读取。该模块由80个字符(2行×40列)组成的真空荧光显示屏、内置字符生成ROM和RAM控制器以及一个DC/DC转换器构成。其接口电平兼容TTL 8/4位并行和CMOS同步串行信号,工作电源为+5V直流供电。此外,该模块重量约为76克。

    技术参数


    - 绝对最大额定值
    - 电源电压(VCC):0 ~ 5.5V
    - 逻辑输入电压(VI):0 ~ VCC+0.3V
    - 电气额定值
    - 工作温度范围:TA (环境温度) = 25°C
    - 电源电流(ICC1):显示开启时,电流范围为300mA到390mA
    - 功耗(Display ON):电流范围为1.5W到1.95W
    - 电气特性
    - 输出高电压(VOH):VCC - 0.8V(IOH = -4mA)
    - 输出低电压(VOL):0.6V(IOL = 4mA)
    - 逻辑输入电压(VIH1):2.0V ~ VCC
    - 逻辑输入电压(VIL1):0V ~ 0.8V
    - 光学规格
    - 字符数量:80个(2行×40列)
    - 显示面积:138.8 mm × 11.5 mm
    - 字符尺寸:2.3 mm × 4.7 mm
    - 点亮亮度:350 cd/m²
    - 环境规格
    - 操作温度:-40°C ~ +85°C
    - 存储温度:-50°C ~ +85°C
    - 操作湿度:20% ~ 80%RH(无冷凝)

    产品特点和优势


    CU40025-UW6J真空荧光显示器模块具有以下特点和优势:
    - 多功能接口:支持TTL 8/4位并行和CMOS同步串行信号,使得模块具备较高的兼容性和灵活性。
    - 高亮度和低功耗:该模块可实现高达350 cd/m²的亮度,同时提供多种亮度控制选项,有助于延长使用寿命和降低能耗。
    - 广泛的适用性:适用于计算机、微处理器、通信终端和自动仪器等多种场合,满足不同应用需求。
    - 高效能存储能力:模块内含80个字符,支持用户自定义字符,便于用户根据需要进行定制化开发。

    应用案例和使用建议


    - 工业控制仪表:在工业环境中用于显示设备运行状态和操作参数。
    - 信息终端:应用于各类自助服务终端、查询机等,方便用户查看相关信息。
    - 通信终端:集成于移动通信设备、路由器等通信终端中,作为数据传输和监控的重要组件。
    使用建议:
    - 在安装时确保电源电压稳定,避免因电压波动导致模块损坏。
    - 定期清洁显示屏,防止灰尘影响显示效果。
    - 依据不同的应用需求选择合适的亮度设置,以平衡能耗和视觉效果。

    兼容性和支持


    - 兼容性:CU40025-UW6J模块支持多种接口,包括TTL 8/4位并行和CMOS同步串行接口,能够轻松与各种电子设备集成。
    - 技术支持:制造商Noritake Itron Corporation提供了详尽的技术手册和文档支持,用户可通过官方网站获取更多资料和支持信息。

    常见问题与解决方案


    - 问题1:模块在通电后无法正常启动。
    - 解决方案:检查电源电压是否符合要求,确保电源连接稳定。若仍存在问题,需确认内部重置电路是否工作正常。

    - 问题2:显示屏亮度不足。
    - 解决方案:调整亮度控制寄存器,选择更高的亮度等级。检查电源是否稳定,避免电压过低影响亮度输出。

    总结和推荐


    CU40025-UW6J真空荧光显示器模块是一款功能强大且应用广泛的电子元器件。其灵活的接口设计、高效的存储能力和良好的环境适应性使其在多个领域具有广泛应用前景。综上所述,我强烈推荐此产品给对高质量显示模块有需求的应用工程师和技术人员。

CU40025-UW6J参数

参数
字符数量 5*7
波长 -
显示颜色 -
字符宽度 2.3mm
字符高度 4.7mm
发光强度 -
长*宽*高 182mm*33.5mm*20.5mm
零件状态 在售
包装方式 托盘

CU40025-UW6J厂商介绍

Noritake公司是一家全球知名的精密陶瓷和耐火材料制造商,总部位于日本。公司主营产品包括工业陶瓷、电子陶瓷、环境陶瓷、耐火材料等,广泛应用于电子、汽车、****、能源、医疗等领域。

Noritake的优势在于其强大的研发能力和创新精神。公司不断推出新技术和新产品,满足客户不断变化的需求。此外,Noritake还拥有严格的质量控制体系,确保产品的可靠性和稳定性。公司在全球设有多个生产基地和销售网络,为客户提供及时、高效的服务。

总之,Noritake凭借其先进的技术和优质的产品,在精密陶瓷和耐火材料领域占据领先地位。

CU40025-UW6J数据手册

厂牌 PDF简要描述 下载
NORITAKE LED数码管 NORITAKE CU40025-UW6J CU40025-UW6J数据手册

CU40025-UW6J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1128.9786
5+ ¥ 1128.9786
10+ ¥ 1108.4517
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1128.97
