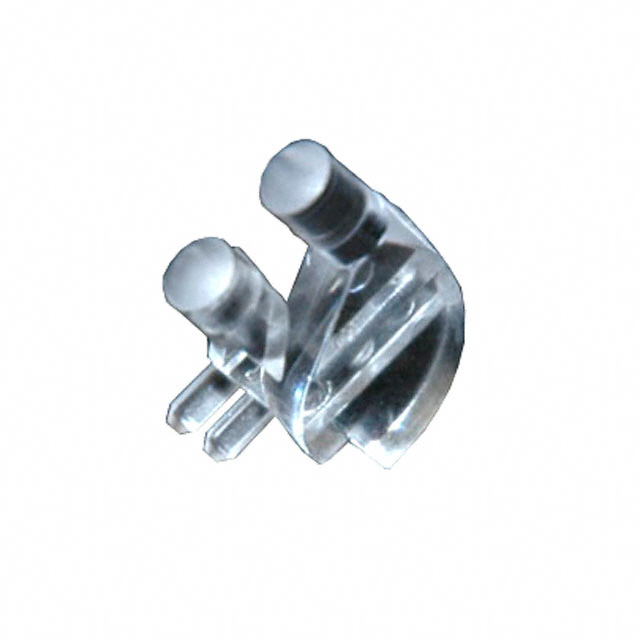

515-1061F

产品分类: LED数码管
厂牌: DIALIGHT
产品描述: Dialight 直角导光柱, 刚性, PCB安装, 4.6 x 11.9 x 13.9mm
供应商型号: 1461585
供应商: 海外现货
标准整包数: 1

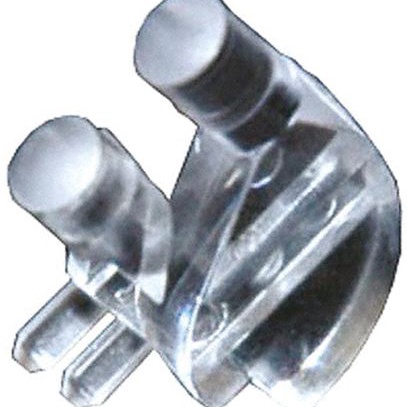

DIALIGHT LED数码管 515-1061F

515-1061F概述


    产品简介




    电子元器件:OptopipeTM光学光导管

    OptopipeTM光学光导管是一款专为表面贴装(SMT)设计的产品,适用于各种指示灯应用。它采用高透射率的聚碳酸酯材料制成,具有广泛的视角,能够确保信号清晰可见。这款光导管能够以最小间距0.200英寸安装,特别适合在电路板上布置成阵列形式,从而减少插入成本。


    技术参数




    - 尺寸:直径3mm
    - 总高度:13.97mm
    - 发光点间距:0.100英寸(2.54mm)
    - 光导管间距:0.200英寸(5.08mm)
    - 透光材料:水清透明聚碳酸酯,UL94-V0认证
    - 视角:宽广视角
    - 温度范围:工作温度:–30°C到+100°C
    - ESD保护:电路隔离保护,防止静电放电损害


    产品特点和优势




    1. 高透射率材料:采用UL94-V0认证的聚碳酸酯材料,保证在不同工作环境下都能保持优异的透光性能。
    2. 低插入成本:阵列设计使得光导管可以紧密排列,从而减少了在电路板上的插入成本。
    3. 易于安装:通过2个压合针固定在电路板上,安装过程简单快捷。
    4. 多功能性:适用于多种颜色的SMT指示灯,如红、橙、绿、黄以及双色(红/绿和黄/绿)。


    应用案例和使用建议




    应用案例:
    - 汽车仪表盘指示灯
    - 工业控制面板
    - 电信设备状态指示

    使用建议:
    - 为了获得最佳效果,应将光导管之间的最小间距设置为0.200英寸。
    - 推荐使用Dialight的597系列SMT LED作为光源,以确保良好的匹配性和一致性。
    - 在电路板布局时,确保有足够的空间以便压合针固定,避免过紧或过松。


    兼容性和支持




    兼容性:
    - 本产品兼容各种颜色的SMT LED(如红、橙、绿、黄及双色),能够灵活适应不同的应用场景。
    - 本产品支持通过焊盘/孔位布局,确保安装牢固可靠。

    支持和服务:
    - Dialight公司提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。
    - 提供定制化解决方案,满足客户的特殊需求。


    常见问题与解决方案




    1. 问题:如何确保光导管的安装稳定性?
    - 解决办法:通过两个压合针固定,确保光导管在电路板上的稳定安装。建议在安装前检查焊盘/孔位布局,确保足够的空间容纳压合针。
    2. 问题:如何确保最佳的透光效果?
    - 解决办法:选择合适的光源和保持适当的光源与光导管之间的距离。推荐使用Dialight的597系列SMT LED,并参考制造商提供的具体指导。


    总结和推荐




    总结:
    OptopipeTM光学光导管凭借其高透射率、低成本安装、宽广视角等特点,在众多应用领域中表现出色。其易安装的设计使得在电路板上的部署变得简单快捷,而高透射率聚碳酸酯材料则确保了即使在极端环境中也能保持优良的透光性能。

    推荐:
    对于需要高可靠性、低成本和高性能指示灯的应用场景,OptopipeTM光学光导管是一个非常理想的选择。无论是汽车仪表盘还是工业控制面板,都能发挥其卓越的性能。我们强烈推荐这一产品给所有寻求高质量、高性能指示灯解决方案的用户。

515-1061F参数

参数 值
字符宽度 -
字符高度 -
发光强度 -
字符数量 1*2
波长 -
显示颜色 透明
长*宽*高 3mm*3mm*3mm
安装方式 压入式,板安装
零件状态 在售
包装方式 散装

515-1061F厂商介绍

访问 Dialight ePartner 服务以获取工业 LED 照明解决方案和资源,支持节能和可靠的照明需求。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Dialight 相关型号,如 553-0122-200F、5988170107F、553-0121F、597-7701-507F 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。
