首页  >  产品百科  >  LSHD-7501

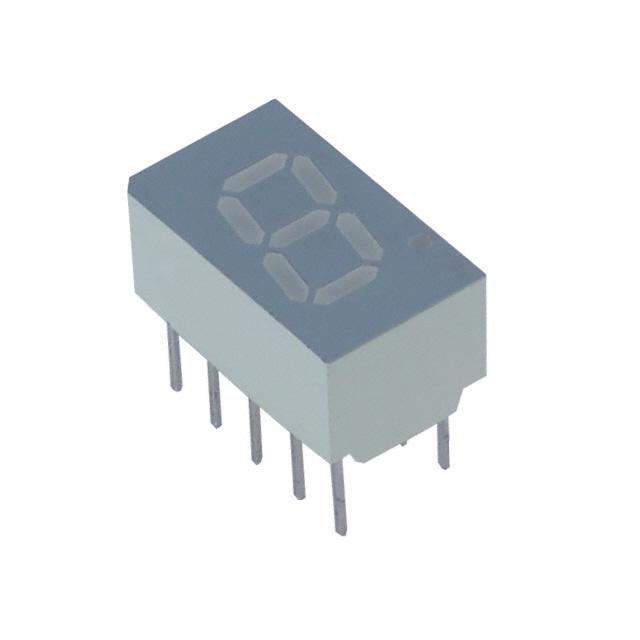

LSHD-7501

产品分类: LED数码管
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 12mcd 632nm 红色 1 7.62mm 7.62mm DIP 通孔安装 6.09mm*7.62mm*12.7mm
供应商型号: LSHD-7501
供应商: Avnet
标准整包数: 1
LITE-ON TECHNOLOGY/台湾光宝科技 LED数码管 LSHD-7501

LSHD-7501概述

    LSHD-7501 LED显示器技术手册解析

    1. 产品简介


    LSHD-7501 是由 LITE-ON Technology Corp. 生产的一款单数字显示屏,主要用于显示设备、数字仪表板和其他需要高亮度和高对比度显示的应用场景。这款显示器采用了 AlInGaP 红色 LED 芯片(AlInGaP 外延层生长在 GaAs 衬底上),具有极佳的段落均匀性和固态可靠性。

    2. 技术参数


    - 显示高度:0.3英寸(7.62毫米)
    - 发光强度:平均每个段落的发光强度在 IF = 1mA 时为 320 μcd,在 IF = 10mA 时为 5400 μcd
    - 峰值发射波长:632纳米(IF = 20mA)
    - 半峰全宽:20纳米(IF = 20mA)
    - 正向电压:2.1至2.6伏特(IF = 20mA)
    - 反向电流:100 μA(VR = 5V)
    - 功耗:每个段落的最大功耗为70毫瓦
    - 工作温度范围:-35°C 至 +105°C
    - 存储温度范围:-35°C 至 +105°C
    - 焊接条件:平面下方1/16英寸处,在260°C条件下持续3秒

    3. 产品特点和优势


    LSHD-7501 具有多项显著优势:
    - 高亮度:平均发光强度高达 92312000 μcd,确保即使在强光下也能清晰显示。
    - 高对比度:优秀的段落均匀性使得显示效果更加鲜明。
    - 低功耗:每个段落的最大功耗仅为70毫瓦,延长设备的使用寿命。
    - 宽视角:提供宽广的观看角度,确保在不同角度都能清晰可见。
    - 固态可靠性:采用高质量的LED芯片和封装材料,确保长期稳定运行。

    4. 应用案例和使用建议


    LSHD-7501 广泛应用于各种需要数字显示的设备中,如工业控制面板、医疗设备和家电产品等。在实际应用中,建议通过软件控制调整亮度以满足不同光照条件下的显示需求。此外,对于需要高温环境下工作的设备,建议采取额外的散热措施以避免过热影响设备寿命。

    5. 兼容性和支持


    LSHD-7501 可与大多数常见的微控制器和驱动电路兼容,方便集成到现有系统中。LITE-ON Technology Corp. 提供全面的技术支持和售后服务,包括产品咨询、故障排查和维修服务。

    6. 常见问题与解决方案


    - Q1: 如何提高显示亮度?
    A1: 可以通过增加驱动电流来提高亮度,但需注意不要超过最大允许值以防止损坏。

    - Q2: 如何降低功耗?
    A2: 可以通过降低驱动电流或减少点亮时间来降低功耗,具体设置取决于应用场景的需求。

    - Q3: 如何确保最佳工作状态?
    A3: 确保工作温度保持在推荐范围内,并采取适当的散热措施,避免长时间高温运行。

    7. 总结和推荐


    LSHD-7501是一款高品质的单数字LED显示器,具备高亮度、高对比度和低功耗等特点。适用于多种工业和商业应用场景。综合考虑其性能、可靠性和市场竞争力,我们强烈推荐此产品给需要高质量数字显示的客户。
    以上是基于 LITE-ON 的 LSHD-7501 LED 显示器技术手册的内容编写的一篇高质量文章。希望对您有所帮助!

LSHD-7501参数

参数
波长 632nm
显示颜色 红色
字符宽度 7.62mm
字符高度 7.62mm
发光强度 12mcd
字符数量 1
长*宽*高 6.09mm*7.62mm*12.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

LSHD-7501数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 LED数码管 LITE-ON TECHNOLOGY/台湾光宝科技 LSHD-7501 LSHD-7501数据手册

LSHD-7501封装设计

查看详情并下载
Symbol
Footprint
3D Model
