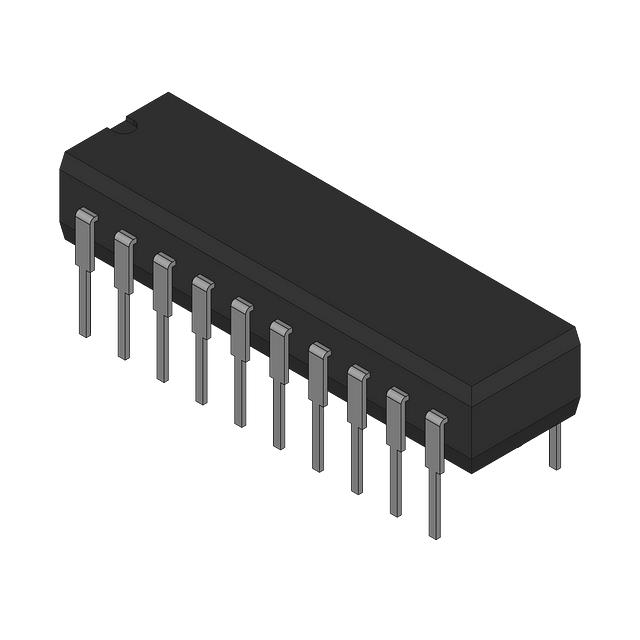

74ACT245PC

产品描述: 三态 1 8 4.5V 5.5V 24mA Non-Inverting,Transceiver 24mA PDIP-20 通孔安装
供应商型号: CSCS-74ACT245PC
供应商: 海外现货
标准整包数: 1
FAIRCHILD SEMICONDUCTOR 缓冲器/驱动器/收发器 74ACT245PC

74ACT245PC概述

    # 电子元器件技术手册:74AC245与74ACT245双方向三态缓冲器

    一、产品简介


    基本介绍
    74AC245和74ACT245是双方向三态输出的八位缓冲器,专为总线导向应用设计。它们可作为信号传输的重要桥梁,在不同数据总线之间实现高效、可靠的数据交换。74AC245适用于3.3V至6.0V的电压范围,而74ACT245则针对更高的5.0V到5.5V工作电压进行了优化。此系列产品广泛应用于微处理器接口、数据采集系统及嵌入式控制电路等领域。
    主要功能
    - 非反相双向数据路径;
    - 支持三态输出,能够有效隔离不同模块间的干扰;
    - 输入/输出端口每个方向均可提供高达24mA的电流源或负载能力;
    - 拥有独立的输入使能(OE)和传输/接收控制(T/R)引脚,用于精确控制数据流动方向。
    应用领域
    - 微控制器与外设之间的数据桥接;
    - 工业自动化控制系统;
    - 通信接口设备;
    - 测试测量仪器仪表;
    - 便携式电子设备电源管理模块。

    二、技术参数


    | 参数类别 | 具体指标 |

    | 工作电压(VCC) | AC: 2.0V~6.0V; ACT: 4.5V~5.5V |
    | 最大输入电压(VIH/VIL)| VIH ≥ 1.5V (3.3V), ≥ 2.1V (5.5V); VIL ≤ 0.9V (3.3V), ≤ 1.35V (5.5V) |
    | 输出高电平(VOH) | ≥ 2.46V @ 3.0V; ≥ 3.76V @ 5.5V |
    | 输出低电平(VOL) | ≤ 0.44V @ 3.0V; ≤ 0.44V @ 5.5V |
    | 功耗(CPD) | 45.0pF @ 5.0V |
    | 温度范围(TA) | -40°C~+85°C |
    | 引脚封装形式 | SOP/SOIC/TSSOP等多种小型化封装可供选择 |

    三、产品特点和优势


    独特功能
    - ICC和IOZ功耗降低50%,节能效果显著;
    - 提供强大的非反向缓冲性能,确保信号完整性;
    - 高度集成化设计减少了外围电路需求;
    - 宽泛的工作电压范围增强了适应复杂供电条件的能力。
    市场竞争力
    相比同类竞品,74AC245与74ACT245凭借其卓越的性价比、紧凑的封装形式以及广泛的适用性脱颖而出。特别是在需要高性能且低成本解决方案的应用场景中表现优异。

    四、应用案例和使用建议


    实际应用场景
    - 在嵌入式系统中连接多个微处理器时,可用作数据总线桥接器;
    - 在多层板设计中充当隔离组件,减少不同层次电路之间的相互影响;
    - 构建复杂的数据采集网络时,可实现多点间同步传输。
    使用建议
    - 当系统存在较高噪声干扰时,建议增加滤波电路以提高信噪比;
    - 根据具体电压需求合理选择型号(如74AC适合低电压环境,而74ACT更适于高电压);
    - 注意保持所有连接符合推荐的布局规范,避免过长线路导致信号衰减。

    五、兼容性和支持


    兼容性
    74AC245与74ACT245均支持主流标准封装,易于替换现有系统内的其他类似器件。此外,其宽广的电压适应范围使得它能够无缝融入各类新型硬件架构之中。
    厂商支持
    ON Semiconductor承诺为客户提供全面的技术支持,包括样品申请、定制开发以及售后维护等服务。客户可通过官方渠道获取最新文档和技术资料,进一步提升产品使用的便捷性。

    六、常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 产品通电后无响应 | 检查电源连接是否正确 |
    | 数据传输速率下降 | 调整布局以缩短信号路径长度 |
    | 温度过高 | 增加散热措施并优化PCB设计 |

    七、总结和推荐


    评估结果
    74AC245与74ACT245以其出色的性能表现、灵活的应用范围以及良好的成本效益成为众多工程师信赖的选择。无论是入门级还是专业级项目,这两款产品都能提供稳定可靠的解决方案。
    推荐结论
    强烈推荐74AC245与74ACT245作为高性能电子设计的理想候选元件。对于希望简化设计流程、降低成本的企业和个人而言,这两款芯片无疑是一个极佳的投资选项。

74ACT245PC参数

参数
Iq-静态电流 -
逻辑功能 Non-Inverting,Transceiver
低电平输出电流 24mA
输入数量 -
元件数量 1
输出类型 三态
输入类型 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
极性 -
输出数量 -
高电平输出电流 24mA
每元件位数 8
通用封装 PDIP-20
安装方式 通孔安装
零件状态 停产
包装方式 管装
