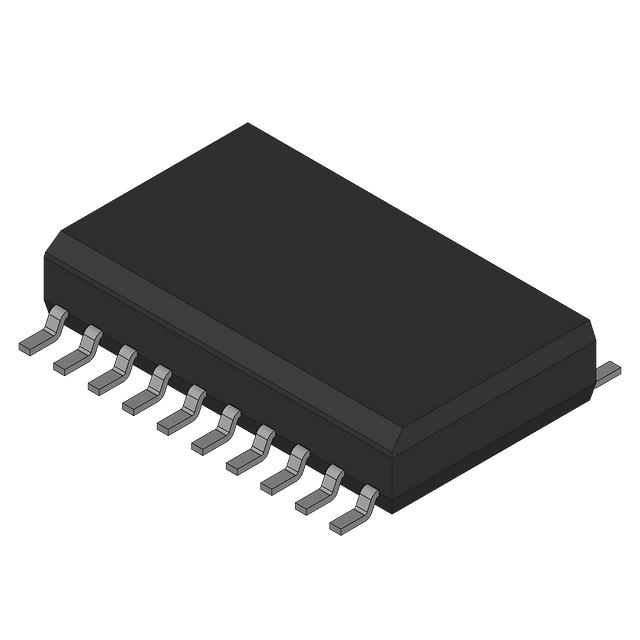

74AC240SC

产品描述: Buffer/Line Driver 8-CH Inverting 3-ST CMOS 20-Pin SOIC W Tube
供应商型号: CSCS-74AC240SC
供应商: 海外现货
标准整包数: 1
FAIRCHILD SEMICONDUCTOR 缓冲器/驱动器/收发器 74AC240SC

74AC240SC概述

    文章标题:74AC240/74ACT240 八位缓冲器/线路驱动器技术手册解析

    一、产品简介


    74AC240 和 74ACT240 是由安森美半导体(ON Semiconductor)生产的八位缓冲器/线路驱动器芯片,专为多种应用场合设计,如内存和地址驱动、时钟驱动、总线传输器或接收器等。此系列芯片以其高密度电路板设计能力著称,在提高性能的同时降低功耗。
    该产品具有以下核心功能:
    - 支持三态输出功能,可用于总线传输或缓冲寄存器。
    - 源电流和汲电流能力高达 24 mA,适合各类接口需求。
    - 配备可选的 TTL 兼容输入功能(仅限 74ACT240)。
    - 无铅环保材料制造,符合行业环保标准。
    应用领域涵盖嵌入式系统、通信设备及计算机外围硬件。

    二、技术参数


    | 参数项 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | 2.0 | 5.5 | 6.5 | V |
    | 输入低电平(典型值) | 0.9 | 1.35 | 1.65 | V |
    | 输入高电平(典型值) | 1.5 | 3.15 | 5.5 | V |
    | 输出低电平(典型值) | 0.001 | 0.1 | 0.1 | V |
    | 输出高电平(典型值) | 2.46 | 4.4 | 5.4 | V |
    | 传播延迟时间(典型值) | 1.5 | 6.0 | 9.0 | ns |
    其他关键参数还包括支持的最大动态输出电流(±75 mA)、最大静态功耗(40 µA),以及符合工业标准的工作温度范围(−40°C 至 +85°C)。

    三、产品特点和优势


    74AC240/74ACT240 在同类芯片中表现卓越,具体如下:
    1. 功耗降低:相较于同类芯片,本产品通过优化设计,使每个输出引脚的电流消耗减少 50%,实现更低功耗。
    2. 高性能输出:支持高达 24 mA 的源/汲电流能力,确保信号完整性与稳定性。
    3. 三态输出控制:可以轻松切换至高阻态模式,适合多主设备共享总线架构的应用场景。
    4. 兼容性扩展:ACT 系列兼容 TTL 输入,便于集成到传统电路系统中。
    5. 环保设计:采用无铅封装材料,符合 RoHS 环保要求,满足绿色生产趋势。

    四、应用案例和使用建议


    应用场景:
    - 存储器管理:作为内存地址总线的驱动器,适用于 DRAM 或 SRAM 数据访问。
    - 通信协议适配:用作 UART 或 SPI 总线的收发模块。
    - 时钟信号放大:增强高频时钟信号的稳定性和抗干扰能力。
    使用建议:
    - 布局优化:在 PCB 设计时尽量缩短 IC 引脚与旁路电容的距离,以减少电源噪声干扰。
    - 输入保护:当不确定输入电压可能超出允许范围时,应加装限流电阻或瞬态抑制二极管。
    - 热管理:长时间运行下需关注芯片的散热情况,必要时安装散热片或风扇。

    五、兼容性和支持


    兼容性:
    - 与市面上常见的逻辑 IC 兼容良好,可直接替代同类芯片进行升级替换。
    - 提供多种封装形式,如 SOIC-20W 和 TSSOP-20,方便用户根据具体需求选择。
    技术支持:
    - 安森美半导体提供详尽的技术文档和支持服务,包括样品申请、在线技术支持以及定期更新的产品维护公告。

    六、常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 输出异常未达到预期电压值 | 检查输入电压是否在规格范围内 |
    | IC 过热烧毁 | 加装散热片并检查负载条件 |
    | 输出信号不稳定 | 调整旁路电容位置与容量 |

    七、总结和推荐


    综上所述,74AC240/74ACT240 是一款集高性能、低功耗、易用性于一体的优质芯片。其优秀的电气特性和广泛的应用场景使其成为现代电子设计的理想选择。
    推荐指数:★★★★★(满分五星)
    我们强烈建议将该芯片应用于需要高效缓冲与驱动能力的场合,尤其在高速通信或存储设备中表现出色。对于需要严格遵守环保法规的客户,无铅封装也是一个加分项。
    如果您正在寻找一款稳定可靠且性价比高的缓冲器芯片,74AC240/74ACT240 值得您的考虑!

74AC240SC参数

参数
高电平输出电流 -
输入类型 -
低电平输出电流 -
极性 -
最小工作供电电压 -
Iq-静态电流 -
输入数量 -
元件数量 -
输出类型 -
最大工作供电电压 -
输出数量 -
逻辑功能 -
每元件位数 -
通用封装 SOIC
包装方式 散装

74AC240SC厂商介绍

Fairchild Semiconductor(费尔柴尔德半导体)是一家历史悠久的美国半导体公司,成立于1957年,总部位于加利福尼亚州。该公司专注于设计、制造和销售各种模拟、混合信号和功率管理集成电路(ICs)。Fairchild的产品广泛应用于工业、汽车、计算机、通信和消费电子等领域。

主营产品分类包括:
1. 电源管理:提供电源转换、电源分配和电源保护解决方案。
2. 信号管理:包括放大器、接口、数据转换器等,用于信号处理和传输。
3. 移动和无线:为移动设备提供电源管理和信号处理解决方案。
4. 工业:提供工业控制系统和自动化所需的半导体产品。
5. 汽车:为汽车电子系统提供高性能的半导体解决方案。

Fairchild Semiconductor的优势在于:
1. 技术创新:拥有强大的研发能力,不断推出创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。

74AC240SC数据手册

厂牌 PDF简要描述 下载
FAIRCHILD SEMICONDUCTOR 缓冲器/驱动器/收发器 FAIRCHILD SEMICONDUCTOR 74AC240SC 74AC240SC数据手册

74AC240SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1001+ $ 0.12 ¥ 1.014
库存: 2300
起订量: 4167 增量: 1
交货地:
最小起订量为:1001
合计: ¥ 1015.01
