74ACT244MSAX

产品描述: 三态 2 4 4.5V 5.5V 24mA Buffer,Non-Inverting 24mA SSOP-20 贴片安装
供应商型号:
供应商:
标准整包数: 0

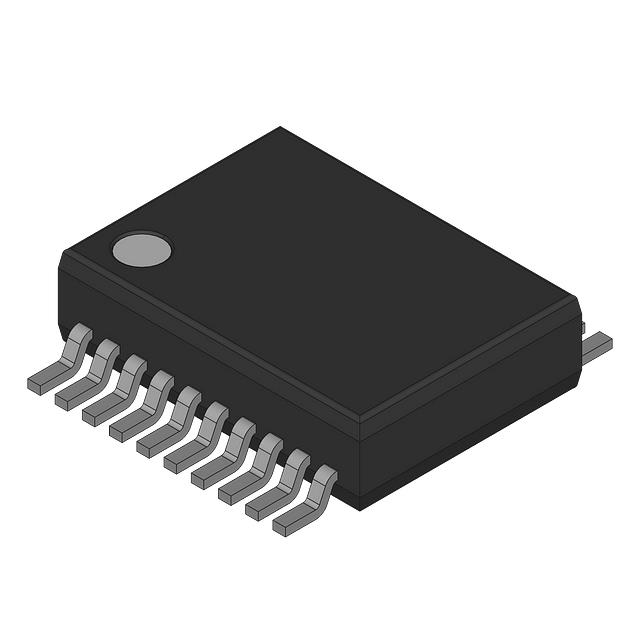

FAIRCHILD SEMICONDUCTOR 缓冲器/驱动器/收发器 74ACT244MSAX

74ACT244MSAX概述


    产品简介


    74AC244/74ACT244:八位缓冲线驱动器
    74AC244 和 74ACT244 是一款八位缓冲线驱动器,专为内存地址驱动、时钟驱动及总线导向的收发器设计,能有效提升PC板的密度。这些器件具备三态输出,能够在总线上驱动信号或缓冲内存地址寄存器。该系列产品广泛应用于计算机、通信设备以及工业自动化系统等领域。

    技术参数


    - 供电电压:AC 系列为 2.0 V 至 6.0 V;ACT 系列为 4.5 V 至 5.5 V。
    - 输入电压:0 V 至 VCC。
    - 输出电压:0 V 至 VCC。
    - 工作温度范围:-40°C 至 +85°C(AC系列),-55°C 至 +125°C(ACT系列)。
    - 输入电流:±0.1 μA(VCC = 5.5 V)。
    - 三态泄漏电流:±0.25 μA(VCC = 5.5 V)。
    - 输出电流:源或吸 24 mA。
    - 静态电源电流:±40.0 μA(VCC = 5.5 V)。
    - 传播延迟:2.0 ns 至 12.5 ns(具体取决于供电电压和温度)。
    - 封装形式:SOIC-20(300 mils)、TSSOP-20。

    产品特点和优势


    1. 低功耗:ICCM 和 IOZ 功耗降低50%,在减少能耗的同时提高系统的效率。
    2. 高性能三态输出:能够驱动总线线路或缓冲内存地址寄存器,适用于高速数据传输。
    3. 高输出电流:源或吸收高达24 mA的电流,满足各种应用需求。
    4. 高可靠性:符合严格的电气特性标准,保证在宽温范围内的稳定运行。
    5. 兼容性好:不仅提供标准的SOIC-20封装,还提供TSSOP-20封装,方便用户根据需要选择。

    应用案例和使用建议


    应用案例
    74AC244/74ACT244 常见的应用场景包括:
    - 计算机内存接口:作为内存地址驱动器,确保高速数据访问。
    - 通讯设备:在串行总线中作为数据发送接收器,确保通信可靠性。
    - 工业控制系统:用于传感器数据采集和控制系统信号处理。
    使用建议
    - 选择正确的供电电压:根据应用场景选择合适的供电电压,确保电路稳定。
    - 合理布置元件:尽量缩短数据线长度,减少干扰和损耗。
    - 考虑散热问题:虽然器件本身功耗较低,但长时间高负荷运行需注意散热。

    兼容性和支持


    74AC244 和 74ACT244 可以与多种电子元器件或设备兼容,广泛应用于不同类型的电路中。厂商提供详尽的技术支持文档和售后服务,包括详细的订购信息和包装尺寸等,用户可以轻松获取所需信息并进行采购。

    常见问题与解决方案


    1. 供电电压不正确
    - 解决方案:确认供电电压是否在规定范围内,如不在则调整电源。
    2. 传输速率过低
    - 解决方案:检查布线是否合理,适当增加信号线的屏蔽层以减少干扰。
    3. 芯片过热
    - 解决方案:确保良好的散热措施,如加装散热片或改善通风条件。

    总结和推荐


    综上所述,74AC244 和 74ACT244 是高效可靠的八位缓冲线驱动器,适合用于各类高性能计算和控制应用。其低功耗、高可靠性和广泛的温度适用范围使其成为工程师的理想选择。因此,我们强烈推荐使用此款产品来实现高效的数据传输和系统控制。

74ACT244MSAX参数

参数
高电平输出电流 24mA
每元件位数 4
输入数量 -
最小工作供电电压 4.5V
逻辑功能 Buffer,Non-Inverting
极性 -
输出数量 -
元件数量 2
最大工作供电电压 5.5V
输出类型 三态
Iq-静态电流 -
输入类型 -
低电平输出电流 24mA
通用封装 SSOP-20
安装方式 贴片安装
包装方式 散装

74ACT244MSAX厂商介绍

Fairchild Semiconductor(费尔柴尔德半导体)是一家历史悠久的美国半导体公司,成立于1957年,总部位于加利福尼亚州。该公司专注于设计、制造和销售各种模拟、混合信号和功率管理集成电路(ICs)。Fairchild的产品广泛应用于工业、汽车、计算机、通信和消费电子等领域。

主营产品分类包括:
1. 电源管理:提供电源转换、电源分配和电源保护解决方案。
2. 信号管理:包括放大器、接口、数据转换器等,用于信号处理和传输。
3. 移动和无线:为移动设备提供电源管理和信号处理解决方案。
4. 工业:提供工业控制系统和自动化所需的半导体产品。
5. 汽车:为汽车电子系统提供高性能的半导体解决方案。

Fairchild Semiconductor的优势在于:
1. 技术创新:拥有强大的研发能力,不断推出创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。

74ACT244MSAX数据手册

厂牌 PDF简要描述 下载
FAIRCHILD SEMICONDUCTOR 缓冲器/驱动器/收发器 FAIRCHILD SEMICONDUCTOR 74ACT244MSAX 74ACT244MSAX数据手册

74ACT244MSAX封装设计

查看详情并下载
Symbol
Footprint
3D Model
