NC1000C-8

产品分类: 其他射频器件
厂牌: NEOCORTEC
产品描述: NeoCortec 射频模块, 3.6V
供应商型号: 2007271
供应商: 欧时
标准整包数: 1
NEOCORTEC 其他射频器件 NC1000C-8

NC1000C-8概述

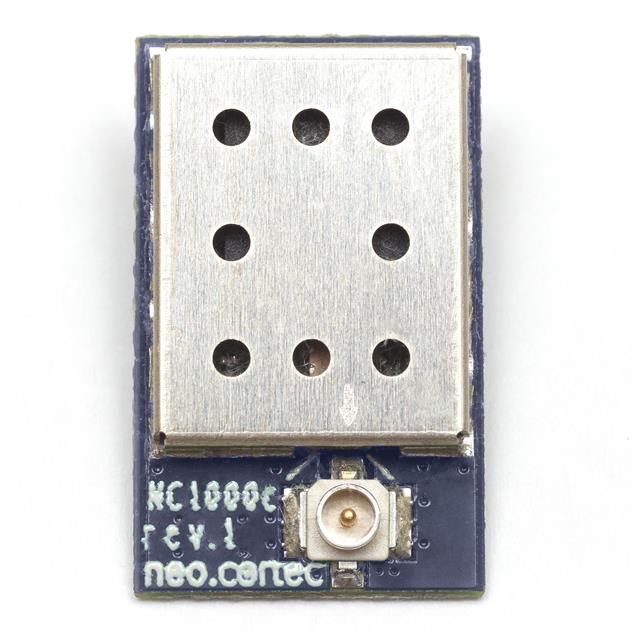

    NeoCortec NC1000: Wireless Mesh Network Module

    1. 产品简介


    NeoCortec NC1000是一款无线网状网络模块,它集成了所有必要的硬件和软件组件,能够为各种应用提供可靠的无线通信功能。这款模块特别适用于无线传感器网络、自动抄表、先进计量基础设施、移动自组织网络、家庭控制和建筑自动化、工业自动化、警报和安全系统、资产追踪、农业和森林监测以及NB-IoT/LTE-M网络的扩展。

    2. 技术参数


    - 工作频率: 868/915 MHz
    - 时钟频率: 26 MHz 晶振
    - 处理器: CPU
    - 平衡不平衡变换器 (BALUN) 和温度补偿电路
    - 实时时钟 (RTC)
    - 模数转换器 (ADC): 8通道, 12位
    - 电源范围: 2.0 – 3.6 V, 适合直接电池供电
    - 绝对最大额定值:
    - 电源电压 (VDD): -0.3 V 至 3.9 V
    - 数字引脚电压: -0.3 VDD + 0.3 V, 最大 3.9 V
    - U.FL 连接器电压: -0.3 V 至 2.0 V
    - 输入射频电平: 10 dBm
    - 存储温度范围: -50°C 至 150°C
    - 焊接回流温度: 260°C
    - 静电放电 (ESD): 750 V (人体模型), 500 V (带电设备模型)
    - 工作条件:
    - 工作温度: -40°C 至 85°C
    - 电源电压: 2 V 至 3.6 V
    - 功耗:
    - 接收电流: 19.1 mA(典型值: 20.4 mA)
    - 发射电流: 36.2 mA(标准协议,+10 dBm 输出)
    - CPU 活动: 5.0 mA(标准协议,无射频活动)
    - 休眠模式: 0.5 µA 至 2 µA
    - RF 参数:
    - 接收灵敏度: -94 dBm 至 -93 dBm (868 MHz/915 MHz)
    - 传输输出功率: 最高设置为 +10 dBm,最低设置为 -30 dBm

    3. 产品特点和优势


    - 全集成模块: 包括电源和天线即可构成完整的无线网状网络节点
    - 超低功耗与高可靠性: NeoMesh 协议栈专门优化了低功耗和可靠性
    - 紧凑型设计: 极小尺寸使其易于集成到紧凑型产品中
    - 预认证: 已通过 ETSI、FCC 和 IC 认证
    - 多用途应用程序层: 可配置以适应不同产品需求
    - 宽泛的工作电压范围: 支持 2.0 – 3.6 V 直接电池供电

    4. 应用案例和使用建议


    - 无线传感器网络: 用于环境监控,如温室内的温度和湿度监测。
    - 自动抄表: 实现远程计量读取,提高效率。
    - 工业自动化: 提供工业环境中设备之间的实时通信。
    - 家庭控制与建筑自动化: 用于智能家居系统的构建,例如智能照明和温控系统。
    使用建议:
    - 在实际部署前,请确保按照手册中的指导进行设计和测试,特别是在电源连接和天线布局上要遵循建议。
    - 使用外部传感器时,确保传感器与模块的活动状态同步。

    5. 兼容性和支持


    - 兼容性: 该模块支持多种频率,适用于不同的地区标准(868 MHz 和 915 MHz)。
    - 支持和维护: 用户可以通过联系 NeoCortec 获取技术支持和文档资料,以确保模块在产品中的正常运行。

    6. 常见问题与解决方案


    - 问题: 模块无法正常启动
    - 解决方案: 检查电源连接是否正确,确保电源电压在2.0 V至3.6 V范围内。
    - 问题: 接收信号质量差
    - 解决方案: 调整天线位置和方向,增加与接收设备之间的距离。
    - 问题: 模块功耗过高
    - 解决方案: 通过配置工具调整协议设置,以降低平均电流消耗。

    7. 总结和推荐


    NeoCortec NC1000 是一款功能强大且高度灵活的无线网状网络模块,非常适合需要稳定可靠无线通信的应用场合。其独特的优点包括超低功耗、紧凑设计和预先认证,使其在市场上具有很强的竞争力。如果你正在寻找一款适合物联网和工业自动化应用的模块,那么 NC1000 将是一个值得考虑的选择。强烈推荐用于各种物联网和自动化系统的设计中。

NC1000C-8参数

参数
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
长*宽*高 18mm*11mm*2.6mm
包装方式 托盘

NC1000C-8厂商介绍

NeoCortec是一家高科技公司,专注于开发和生产先进的材料和产品。公司主营产品主要分为以下几类:

1. 智能材料:包括自修复材料、形状记忆材料等,广泛应用于汽车、**、医疗等领域。

2. 环保材料:如生物可降解塑料、环保涂料等,用于减少环境污染,提高资源利用率。

3. 新能源材料:包括太阳能电池材料、电池隔膜材料等,应用于新能源领域,推动可持续发展。

4. 高性能材料:如碳纤维、石墨烯等,用于制造高性能产品,提高产品性能和耐用性。

NeoCortec的优势在于:

1. 强大的研发能力:拥有一流的研发团队,不断推出创新产品。

2. 高品质产品:严格质量控制,确保产品性能和可靠性。

3. 丰富的行业经验:在多个领域积累了丰富的经验,能够为客户提供定制化解决方案。

4. 良好的客户服务:提供全方位的技术支持和服务,帮助客户解决问题。

NC1000C-8数据手册

厂牌 PDF简要描述 下载
NEOCORTEC 其他射频器件 NEOCORTEC NC1000C-8 NC1000C-8数据手册

NC1000C-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
