首页  >  产品百科  >  EFX6(01)-120X120T0800

EFX6(01)-120X120T0800

产品分类: 滤波器配件
厂牌: KEMET

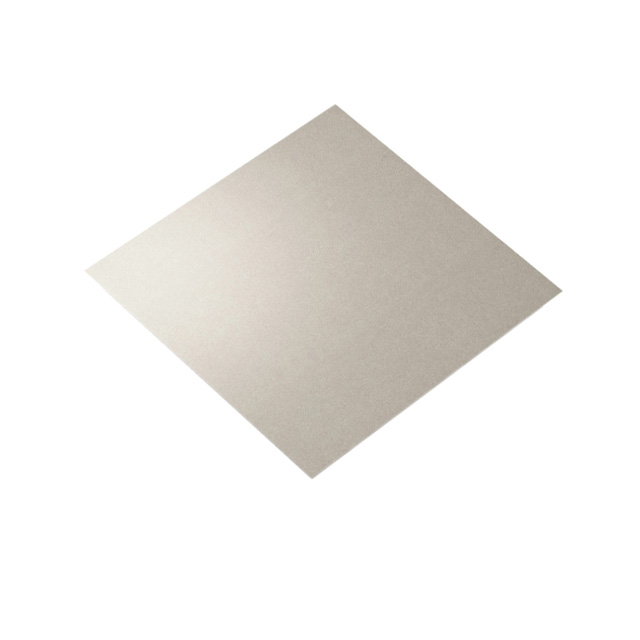

产品描述: KEMET 屏蔽板, EFX, 120mm长x120mm宽x0.1mm厚
供应商型号: 399-19222-ND
供应商: Digi-Key
标准整包数: 1
KEMET 滤波器配件 EFX6(01)-120X120T0800

EFX6(01)-120X120T0800概述

    KEMET Noise Suppression Sheet Flex Suppressor® 技术手册

    1. 产品简介


    KEMET Noise Suppression Sheet Flex Suppressor® 是一种专为高频率噪音抑制设计的柔性材料。它采用聚合物基体并混合了微米级磁粉,广泛应用于电磁波和共振抑制。这种材料适用于多种电子设备,如手机、显示屏、数码相机、笔记本电脑、平板电脑和车载娱乐系统。

    2. 技术参数


    | 特性 | 描述 |

    | 有效频率范围 | 高频波段:高达10 GHz |
    | 工作温度 | -40°C 至 +105°C |
    | 厚度(mm) | 0.025 / 0.05 / 0.075 / 0.1 / 0.2 / 0.3 / 0.5 / 1.0 |
    | 标准尺寸(mm) | 240 X 240 |
    | 渗透率(3 MHz) | 150 / 160 / 25 / 35 / 60 / 100 |
    | 表面电阻率(Ω/sq) | 1.0 X 10^6 典型 |
    | 阻燃等级 | UL 94 V-0 或 UL 94 HB |
    | 环境标准 | RoHS 合规、无卤素、无铅 |

    3. 产品特点和优势


    - 电磁波抑制:通过磁结构损耗实现电磁波的抑制。
    - 共振抑制:通过控制高频电流来抑制不必要的电磁共振。
    - 薄且柔韧:可用于便携式设备,安装时间短。
    - 易于裁剪:可以剪切成任何形状。
    - 环保:符合RoHS、无卤素、无铅、无红磷标准。
    - 行业领先:某些型号具有最高的渗透率和良好的阻燃性能。

    4. 应用案例和使用建议


    - 辐射噪声抑制:适用于移动电话、显示器、数码相机、视频相机、笔记本电脑和平板电脑。
    - 干扰预防:用于无线电、数字电视、LTE、GPS、Wi-Fi、蓝牙和光收发器之间的干扰预防。
    - 静电放电防护:作为静电放电(ESD)的防护措施。
    - 无线功率传输:提高无线功率传输效率。
    使用建议:
    1. 在安装前考虑设备的具体尺寸需求。
    2. 根据电磁波的频率选择合适的厚度和型号。
    3. 裁剪时注意保持边缘整齐,以确保最佳效果。

    5. 兼容性和支持


    - 兼容性:适用于各种电子设备和环境,尤其适合便携式设备。
    - 支持:提供详细的安装指南和技术支持,以确保正确使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后设备噪音增加 | 检查安装位置是否合适,确保没有空气间隙。 |
    | 设备过热 | 检查周围是否有其他电磁干扰源。 |
    | 噪音抑制效果不佳 | 更换更厚的型号或调整安装位置。 |

    7. 总结和推荐


    KEMET Noise Suppression Sheet Flex Suppressor® 是一款高性能的电磁噪声抑制产品。它具备高电磁波抑制能力、广泛的适用频率范围和环保特性。对于需要高性能噪声抑制的电子设备,这款产品是一个理想的选择。我们强烈推荐使用该产品来提高设备的性能和可靠性。

EFX6(01)-120X120T0800参数

参数
长*宽*高 120mm*120mm*120mm
安装方式 黏合安装
零件状态 在售
包装方式 散装

EFX6(01)-120X120T0800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EFX6(01)-120X120T0800数据手册

厂牌 PDF简要描述 下载
KEMET 滤波器配件 KEMET EFX6(01)-120X120T0800 EFX6(01)-120X120T0800数据手册

EFX6(01)-120X120T0800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.0176 ¥ 125.6785
10+ $ 10.4364 ¥ 87.3396
25+ $ 9.2427 ¥ 77.3497
100+ $ 7.8935 ¥ 66.0587
250+ $ 7.774 ¥ 65.0587
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 125.67
直接购买
加入购物车
