FF1(50)-120X120T0800

产品分类: 滤波器配件
厂牌: KEMET
产品描述: 基美 屏蔽板, FF1, 120mm长x120mm宽x0.05mm厚
供应商型号: 2949252
供应商: 海外现货
标准整包数: 1
KEMET 滤波器配件 FF1(50)-120X120T0800

FF1(50)-120X120T0800概述


    产品简介

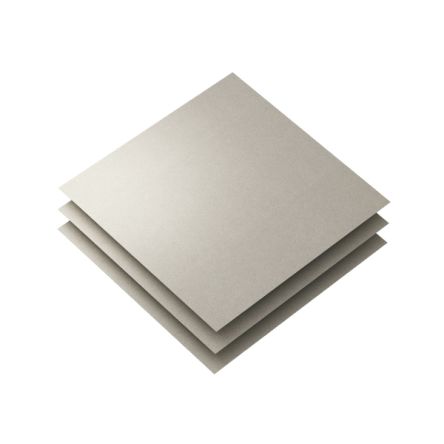

    KEMET Noise Suppression Sheet Flex Suppressor®
    KEMET Noise Suppression Sheet Flex Suppressor® 是一款专门设计用于抑制高频率噪声的产品。它由聚合物基材和分散在整个材料中的微米级磁粉组成。这些柔性片材可以有效抑制电磁波和共振,并且可以根据需要剪切成各种形状和尺寸。这种噪声抑制片材适用于多种电子设备,能够广泛应用于消费电子产品和汽车娱乐系统等领域。

    技术参数


    主要技术规格
    - 频率范围: 高频噪声抑制范围可达10 GHz。
    - 工作温度: -40°C 至 +105°C。
    - 厚度: 不同系列有不同厚度,如0.025 mm、0.05 mm、0.1 mm 等。
    - 标准尺寸: 240 mm x 240 mm。
    - 表面电阻率: 1.0 X 10^6 欧姆/平方。
    - 磁导率 (μ): 在3 MHz时典型值为10到160不等,具体视型号而定。
    - 相对密度: 2.8 到 4.5。
    - 认证标准: UL 94 HB、UL 94 V-0。
    - 环境特性: RoHS、无卤素、无PVC、无铅、无红磷。
    具体系列
    - Super High Frequency & UL 94 V-0 Flame Retardant Type
    - 系列: EFS, EFA
    - 频率范围: 1 GHz 至 40 GHz (EFS), 上限10 GHz (EFA)
    - 磁导率 (μ): 10 到 60
    - 相对密度: 4.5 (EFS), 3.1 (EFA)
    - GHZ Band High Performance Type
    - 系列: FG1, EFG2
    - 频率范围: 1 GHz 至 10 GHz
    - 磁导率 (μ): 25 到 35
    - 相对密度: 3.1 (FG1), 3.9 (EFG2)
    - High Permeability Type
    - 系列: FX5, EFX6
    - 频率范围: 上限10 GHz
    - 磁导率 (μ): 100 到 160
    - 相对密度: 3.3 (FX5), 3.8 (EFX6)

    产品特点和优势


    - 电磁波抑制: 通过吸收进入的电磁波并破坏其磁结构,实现高效的电磁波抑制。
    - 共振抑制: 控制高频电流,减少不必要的电磁共振。
    - 广泛的频率范围: 从兆赫兹带到吉赫兹带。
    - 薄而灵活的材料: 适合便携式设备使用。
    - 安装方便: 不受使用位置限制,且易于安装。
    - 灵活切割: 可根据需要裁剪成任何形状。
    - 环保合规: RoHS 符合性,无卤素、无PVC、无铅、无红磷。
    - 宽泛的工作温度范围: 从-40°C 到 +105°C 或 +125°C(视型号而定)。
    - 高阻抗特性: 表面电阻率高达1.0 X 10^6 欧姆/平方。

    应用案例和使用建议


    应用案例
    - 辐射噪声抑制: 如移动电话、显示器、数码相机、数字摄像机、笔记本电脑和平板电脑。
    - 干扰预防: 如FM收音机、数字电视、LTE、GPS、Wi-Fi、蓝牙和光传输。
    - 静电放电 (ESD) 抑制: 提升设备的稳定性。
    - 无线电力传输: 增强无线充电系统的效率。
    使用建议
    - 环境适应性: 在高温、高湿度环境下也能保持稳定性能。
    - 形状调整: 为了更好地贴合设备内部结构,可按需裁剪成合适的尺寸和形状。
    - 散热管理: 使用高效散热材料以确保长时间使用时的散热效果。
    - 双面胶带: 需要特殊双面胶带进行粘合,建议预先准备好相应的胶带。

    兼容性和支持


    兼容性
    - 集成其他设备: 可与其他电子元件和设备兼容,但需注意特定型号和尺寸的要求。
    - 维护和支持: KEMET提供详尽的技术文档和售后服务,确保用户在使用过程中获得必要的技术支持。
    支持
    - 技术支持: 用户可以通过KEMET官方网站获取详细的使用指南和技术支持。
    - 产品更新: 定期发布产品更新和版本改进,确保用户始终使用最新技术和功能。

    常见问题与解决方案


    常见问题
    1. 安装后效果不佳
    - 解决方案: 确保安装平整,避免空气气泡和褶皱,可以使用专用工具辅助安装。
    2. 电磁干扰未得到有效抑制
    - 解决方案: 检查安装位置和环境因素,确认是否正确贴合在需要抑制电磁干扰的位置。
    3. 设备在极端温度下失效
    - 解决方案: 根据具体型号的额定工作温度范围选择合适的应用场景,避免超出温度范围使用。

    总结和推荐


    KEMET Noise Suppression Sheet Flex Suppressor® 是一款高度集成且功能强大的噪声抑制产品,适用于多种高频设备。其优异的电磁波和共振抑制能力,以及广泛的适用频率范围和良好的环保特性,使其在市场上具有很高的竞争力。特别推荐给那些对电磁兼容性和环境保护有严格要求的消费者和工程师。
    总体而言,这款产品具备出色的性能和可靠性,值得广泛推荐。无论是消费电子产品制造商还是汽车电子系统供应商,KEMET Noise Suppression Sheet Flex Suppressor® 都能显著提升产品的质量和性能。

FF1(50)-120X120T0800参数

参数
长*宽*高 120mm(长度)*120mm(宽度)
安装方式 黏合安装
零件状态 在售
包装方式 散装

FF1(50)-120X120T0800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FF1(50)-120X120T0800数据手册

厂牌 PDF简要描述 下载
KEMET 滤波器配件 KEMET FF1(50)-120X120T0800 FF1(50)-120X120T0800数据手册
