EFG2(03)-240X240T0800

产品分类: 滤波器配件
厂牌: KEMET

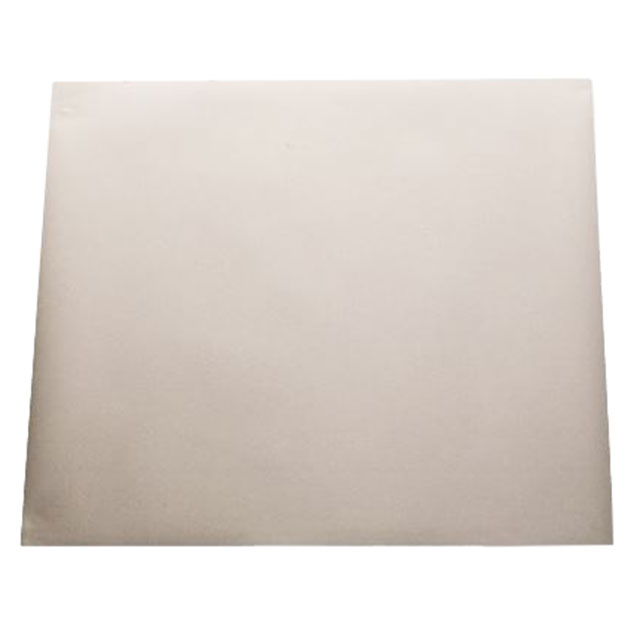

产品描述: 基美 屏蔽板, EFG, 240mm长x240mm宽x0.3mm厚
供应商型号: A-EFG2(03)-240X240T0800
供应商: 云汉优选
标准整包数: 1
KEMET 滤波器配件 EFG2(03)-240X240T0800

EFG2(03)-240X240T0800概述

    KEMET Noise Suppression Sheet Flex Suppressor®:高效噪声抑制的电子元器件
    KEMET公司生产的Noise Suppression Sheet Flex Suppressor®是一种专门设计用于高频率噪声抑制的柔性噪声抑制片。这种创新性的产品采用了磁性粉末和聚合物混合的材料制成,具有出色的电磁波和共振抑制能力。本文将深入探讨这款电子元器件的产品特点、技术规格及其应用场景,帮助读者全面了解其性能及应用价值。

    产品简介


    KEMET Noise Suppression Sheet Flex Suppressor®(以下简称“Flex Suppressor®”)是为应对电子设备中产生的高频率噪声而设计的。该柔性片材采用磁性粉末和聚合物复合而成,广泛应用于电子设备的辐射噪声抑制。

    技术参数


    Flex Suppressor®的主要技术参数如下表所示:
    | 参数名称 | 描述 |

    | 有效频率范围 | 高磁通率类型高达10 GHz |
    | 工作温度范围 | -40°C 至 +105°C |
    | 厚度 | 0.025 mm 至 1.0 mm |
    | 表面电阻率 | 1.0 x 106 Ω/sq |
    | 渗透系数 | 高磁通率类型:150典型值 |
    | 热传导率 | 0.22 W/(m·K) 至 1.3 W/(m·K) |
    | 燃烧等级 | UL 94 V-0 |

    产品特点和优势


    1. 电磁波抑制:通过进入材料层,使其失去磁性结构,从而抑制电磁波。
    2. 共振抑制:控制高频电流并抑制不必要的电磁共振。
    3. 宽频带适用:可在MHz至GHz范围内工作。
    4. 灵活材料:适用于便携式设备,易于裁剪成任何形状。
    5. 便捷安装:安装时间短,无需复杂工序。
    6. 环保合规:RoHS符合,无卤素,无铅,无红磷。
    7. 认证标准:通过AEC-Q200认证。

    应用案例和使用建议


    应用场景
    - 电子设备辐射噪声抑制:手机、显示器、数码相机、笔记本电脑、平板电脑和汽车娱乐系统。
    - 准微波干扰预防:FM收音机、数字电视、LTE、GPS、Wi-Fi、蓝牙及光学收发器内部的干扰。
    - 静电放电保护:增强无线充电传输性能。
    使用建议
    对于高频率应用,建议选用高磁通率系列(如FX5/EFX6),因为它们能够更有效地抑制较高频率的噪声。安装时应注意环境温度,以确保最佳性能。

    兼容性和支持


    Flex Suppressor®可以与其他KEMET电子元器件配合使用,例如与特定类型的双面胶带一起使用,以适应不同厚度和尺寸的要求。KEMET提供标准技术支持和维护服务,确保客户能够在项目中无缝集成和使用这些产品。

    常见问题与解决方案


    问题一:如何选择合适的厚度?
    解答:根据应用场景和所需抑制的噪声频率来选择。例如,对于高频应用,较薄的材料(如0.025 mm)更为合适;对于需要更强机械强度的应用,则可选择较厚的材料(如1.0 mm)。
    问题二:如何判断材料是否损坏?
    解答:检查表面是否有明显的物理损伤(如裂纹、划痕)。如果在测试过程中发现噪声抑制效果不佳,可能是材料已损坏或污染。此时需要更换新的材料并重新进行安装。
    问题三:如何提高噪声抑制效果?
    解答:可以通过增加Flex Suppressor®的数量或调整其布局来提高噪声抑制效果。同时,尽量减少接缝和接口处的气隙,以提高整体效果。

    总结和推荐


    KEMET Noise Suppression Sheet Flex Suppressor®是一款高效且多功能的噪声抑制产品,特别适用于电子设备中的高频率噪声抑制。其独特的材料特性和广泛的适用范围使得它在多个行业中都具有显著的应用价值。如果您正在寻找一个可靠的噪声抑制解决方案,我们强烈推荐您考虑KEMET的Flex Suppressor®。
    通过对上述各方面内容的详细阐述,希望您能对KEMET Noise Suppression Sheet Flex Suppressor®有一个全面的认识,并能更好地将其应用于您的电子设备设计和生产中。

EFG2(03)-240X240T0800参数

参数
长*宽*高 240mm*240mm*240mm
安装方式 黏合安装
零件状态 在售
包装方式 散装

EFG2(03)-240X240T0800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EFG2(03)-240X240T0800数据手册

厂牌 PDF简要描述 下载
KEMET 滤波器配件 KEMET EFG2(03)-240X240T0800 EFG2(03)-240X240T0800数据手册

EFG2(03)-240X240T0800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 557.4709
10+ ¥ 317.7585
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 557.47
