38401202

产品分类: 滤波器配件
厂牌: WURTH
产品描述: 伍尔特 屏蔽条, 1m长x1.57mm宽x2.41mm厚
供应商型号: 732-38401202-ND
供应商: Digi-Key
标准整包数: 1
WURTH 滤波器配件 38401202

38401202概述


    产品简介

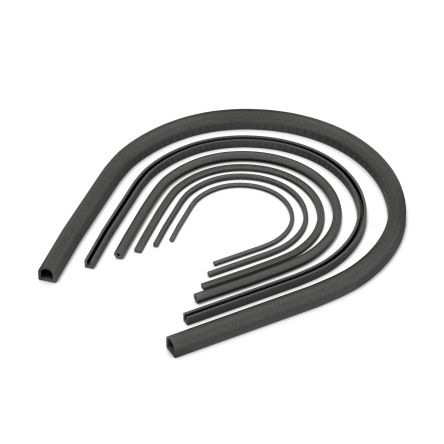

    WE-EGS EMI Elastomer Gasket 是一款专为一般电子设备设计和开发的电磁干扰(EMI)屏蔽垫圈。其主要功能是提供有效的电磁干扰屏蔽,适用于需要提高电磁兼容性的电子产品中。该产品广泛应用于通信设备、工业自动化、医疗仪器以及其他需要高度电磁兼容性的电子系统中。

    技术参数


    - 尺寸:长 1000.0 ±0.2 mm,厚 1.57 ±0.1 mm,高 2.41 ±0.15 mm
    - 比例尺:1:10 和 2:1
    - 材料属性:导电填料材料为镍镀石墨,橡胶为硅胶
    - 电气特性:表面电阻 ≤ 0.05 Ω
    - 推荐压缩高度:1.256 - 1.099 mm
    - 认证:符合 RoHS(2011/65/EU & 2015/863)、REACh、无卤素标准(JEDEC JS709B 和 IEC 61249-2-21)
    - 工作温度范围:-55°C 至 +160°C
    - 存储条件:在原包装条件下温度 < 40°C,相对湿度 < 75%
    - 湿敏等级:1 级
    - 测试条件:电气特性测试温度为 20°C,湿度为 33%

    产品特点和优势


    1. 高效电磁干扰屏蔽:采用镍镀石墨作为导电填料材料,具有优异的电磁屏蔽效果。
    2. 宽泛的工作温度范围:可在极端温度环境下稳定工作,适用于多种恶劣环境。
    3. 高可靠性认证:通过多项环保和安全认证,确保产品在使用过程中对环境友好且安全可靠。
    4. 兼容性强:适用于各种通用电子设备,易于集成和使用。

    应用案例和使用建议


    - 通信设备:在手机、路由器等通信设备中使用,有效减少电磁干扰,提高信号传输质量。
    - 工业自动化:在工厂自动化控制系统中,防止电磁干扰影响系统稳定性。
    - 医疗仪器:确保医疗设备在复杂环境中正常运行,提高安全性。
    使用建议:
    1. 在安装过程中确保适当的压缩量,以达到最佳的电磁屏蔽效果。
    2. 避免长时间暴露在阳光下,以免影响产品性能。
    3. 定期检查产品状态,特别是在极端环境下使用时。

    兼容性和支持


    - 兼容性:该产品可与多种电子设备和组件兼容,易于集成到现有系统中。
    - 支持服务:Würth Elektronik eiSos 提供详尽的技术支持和维护服务,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    1. Q: 如何确保产品在高温环境下的稳定性能?
    - A: 需要在设计时考虑足够的散热措施,并定期检查产品的电气特性。
    2. Q: 产品在长时间储存后可能出现什么问题?
    - A: 存储时间超过12个月可能会导致焊接不良,建议在12个月内使用。
    3. Q: 如何处理在生产过程中使用清洗剂可能对产品的影响?
    - A: 使用前请咨询Würth Elektronik eiSos的技术支持团队,以确保不会影响产品的长期功能。

    总结和推荐


    WE-EGS EMI Elastomer Gasket 在电磁屏蔽方面表现出色,具有宽泛的工作温度范围和高可靠性认证。其适用性强,易于集成到各种电子设备中。虽然不适合用于高安全性和高可靠性要求的场合,但在一般电子设备中表现优秀,强烈推荐使用。

38401202参数

参数
长*宽*高 100cm(长度)*1.57mm(宽度)
包装方式 袋装

38401202厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。
