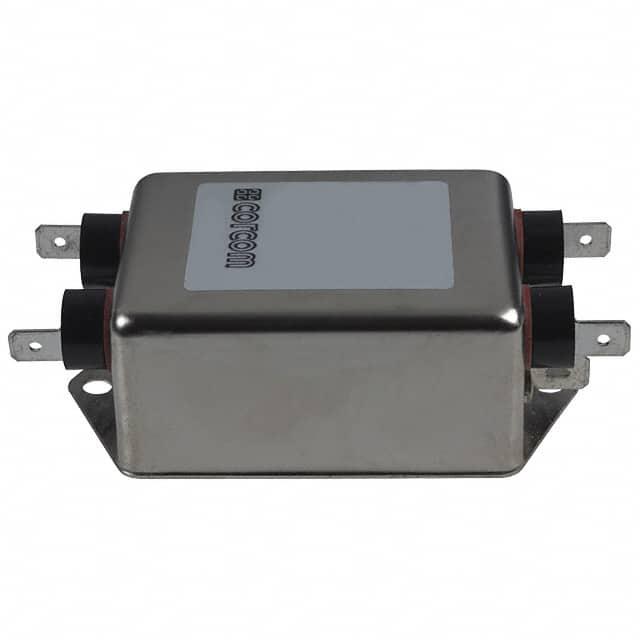

5VR1

产品分类: 滤波器配件
厂牌: TE CONNECTIVITY
产品描述: 泰科 单相电源线滤波器 Corcom R系列, 250 V 交流, 法兰安装
供应商型号: 3792567
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 滤波器配件 5VR1

5VR1概述

    R 系列双阶段通用 RFI 电源线滤波器技术手册

    1. 产品简介


    本产品是 Corcom 的 R 系列双阶段通用 RFI 电源线滤波器(型号 VR 和 ER),适用于需要处理电磁干扰(RFI)的各类电子产品和系统。这些滤波器具有卓越的抗干扰能力和高可靠性,适合应用于工业自动化设备、医疗设备、通信设备以及其他需要低电磁干扰的场合。

    2. 技术参数


    - 最大泄漏电流(每个线路到地):
    - @120 VAC 60 Hz: 0.4 mA(VR 模型), 0.21 mA(ER 模型)
    - @250 VAC 50 Hz: 0.7 mA(VR 模型), 0.36 mA(ER 模型)

    - 耐压测试(一分钟):
    - 线路到地: 2250 VDC
    - 线路到线路: 1450 VDC

    - 额定电压: 最大 250 VAC

    - 工作频率: 50/60 Hz

    - 额定电流: 1 至 20A

    - 操作环境温度范围:
    - 额定电流下:-10°C 到 +40°C
    - 在超过 +40°C 的环境下,最大操作电流计算公式为:Io = Ir (85-Ta)/45

    3. 产品特点和优势


    - 双T节段设计:提供高端的RFI滤波性能。
    - 适应低阻抗负载:适合存在噪声RFI环境的场合。
    - 控制脉冲、连续和间歇干扰:确保各种干扰的有效抑制。
    - ER 型号低泄漏电流:在不降低插入损耗的情况下实现低泄漏电流。

    4. 应用案例和使用建议


    该滤波器广泛应用于需要减少电磁干扰的场合。例如,在医疗设备中,它可以减少内部电路对其他设备的影响。对于通信设备,可以显著提高信号传输的稳定性和质量。
    使用建议:
    - 在安装时,建议使用合适的接地方式以确保最佳的滤波效果。
    - 根据具体应用,选择合适的额定电流型号,以匹配系统的最大电流需求。

    5. 兼容性和支持


    - 兼容性:与大多数标准电源线和连接器兼容。
    - 厂商支持:Corcom 提供技术支持和维修服务,可通过官网或客户服务中心获取帮助。

    6. 常见问题与解决方案


    问题 1:滤波器频繁跳闸。
    - 解决方案:检查是否负载过大,必要时更换更高额定电流的型号。
    问题 2:滤波器损坏。
    - 解决方案:请咨询专业技术人员,不要自行拆解,避免造成进一步损害。

    7. 总结和推荐


    总结:Corcom 的 R 系列双阶段通用 RFI 电源线滤波器具有优异的抗干扰能力、广泛的适用性以及良好的兼容性。其独特的双T节段设计和低泄漏电流特性使其在市场上具备很高的竞争力。
    推荐:对于需要高可靠性和低电磁干扰的应用场合,强烈推荐使用 Corcom 的 R 系列滤波器。该产品不仅能有效保护电子设备免受外部电磁干扰的影响,还能提升整体系统的性能稳定性。

5VR1参数

参数
长*宽*高 97.8mm*29.5mm*52.6mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

5VR1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5VR1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 滤波器配件 TE CONNECTIVITY 5VR1 5VR1数据手册

5VR1封装设计

查看详情并下载
Symbol
Footprint
3D Model
