FX5(50)-240X80T2900

产品分类: 滤波器配件
厂牌: KEMET
产品描述: 基美 屏蔽板, FX5, 240mm长x80mm宽x0.05mm厚
供应商型号: N-FX5(50)-240X80T2900
供应商: 云汉优选
标准整包数: 1

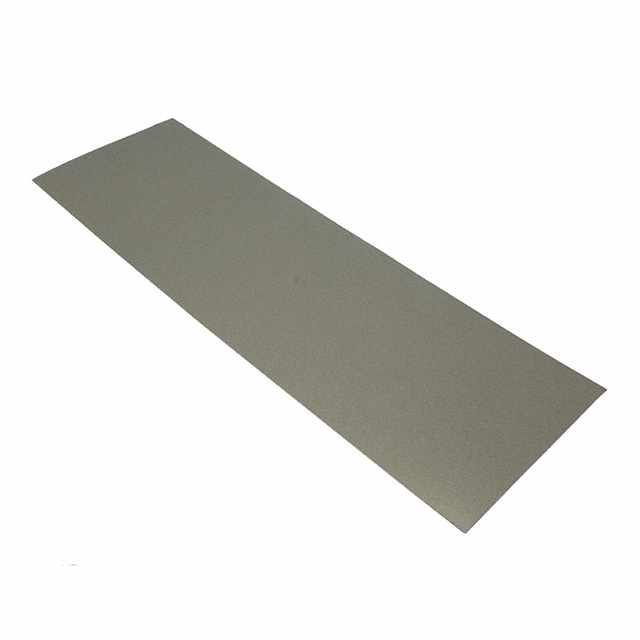

KEMET 滤波器配件 FX5(50)-240X80T2900

FX5(50)-240X80T2900概述

    KEMET Flex Suppressor® 噪声抑制片技术手册

    产品简介


    KEMET Flex Suppressor® 噪声抑制片是一种专为高频噪声设计的柔性材料,适用于电子设备的电磁波和共振抑制。该材料由聚合物基体与微米级磁粉混合而成,可以灵活剪裁成各种形状和尺寸。此产品广泛应用于移动电话、显示器、数码相机、笔记本电脑和平板电脑、汽车娱乐系统等领域,能够有效抑制辐射噪声,增强无线功率传输,并预防微波范围内的干扰。

    技术参数


    以下是KEMET Flex Suppressor® 噪声抑制片的技术规格:
    | 特征 | 高磁导率型(FX5) | GHz高能效型(FG1) | 超高频型& UL 94 V-0阻燃型(EFS) | UL 94 V-0阻燃型(FF1) |

    | 有效频率 | 直至10 GHz | 1到10 GHz | 1 GHz至40 GHz | 直至10 GHz |
    | 工作温度 | -40至+105 °C | -40至+105 °C | -40至+105 °C | -40至+125 °C |
    | 厚度 | 0.025 mm / 0.05 mm / 0.075 mm / 0.1 mm | 0.025 mm / 0.05 mm / 0.075 mm | 0.1 mm / 0.2 mm / 0.3 mm / 0.5 mm / 1.0 mm | 0.05 mm / 0.1 mm / 0.2 mm / 0.3 mm |
    | 标准尺寸 | 240 x 240 mm | 240 x 240 mm | 240 x 240 mm | 240 x 240 mm |
    | 磁导率(3 MHz) | 150(典型值) | 25(典型值) | 10(典型值) | 100(典型值) |
    | 密度(g/cm³) | 3.3(典型值) | 3.1(典型值) | 4.5(典型值) | 3.1(典型值) |
    | 表面电阻率 | 1.0 X 10⁶ Ω/sq(典型值) | 1.0 X 10⁶ Ω/sq(典型值) | 1.0 X 10⁸ Ω/sq(典型值) | 1.0 X 10⁶ Ω/sq(典型值) |
    | 批准标准 | UL 94 HB | UL 94 HB | UL 94 V-0 | UL 94 V-0 |
    | 兼容性 | RoHS / 卤素无 | RoHS / 卤素无 | RoHS / 卤素无 | RoHS / 卤素无 |
    | 调温范围 | 直至260°C | 直至260°C | 直至260°C | 直至260°C |

    产品特点和优势


    - 电磁波抑制:有效吸收进入材料的电磁波,减少磁场结构损失。
    - 共振抑制:控制高频电流并抑制不必要的电磁共振。
    - 宽频率范围:适用范围从MHz到GHz,满足多种应用场景需求。
    - 柔韧性:便于安装,几乎不受限制地应用于任何位置。
    - 易于切割:可以根据需要任意形状裁剪。
    - 环保合规:符合RoHS、卤素自由、PVC自由及无铅标准。

    应用案例和使用建议


    Flex Suppressor® 可以用于抑制手机、显示屏、数字相机等设备的辐射噪声。其优异的高频噪声抑制能力使其成为Wi-Fi和更高频段应用的理想选择。建议在组装前进行裁剪,并根据具体应用需求选择合适的厚度和尺寸。

    兼容性和支持


    Flex Suppressor® 与现有的电子元件具有良好的兼容性,适用于多种不同的设备。制造商提供相应的技术支持和维护服务,确保产品长期稳定运行。

    常见问题与解决方案


    - Q: 该产品是否适用于高温环境?
    - A: 是的,Flex Suppressor® 的工作温度范围为-40°C至+105°C(部分型号可达+125°C),适合大多数高温应用场景。

    - Q: 如何安装Flex Suppressor®?
    - A: 由于其柔软特性,可以轻松裁剪成所需形状后贴附于目标表面,建议在使用前根据具体需求进行裁剪。

    总结和推荐


    KEMET Flex Suppressor® 噪声抑制片凭借其优秀的电磁波和共振抑制能力、宽泛的工作温度范围以及易安装的特点,在电子设备噪声抑制领域具有显著的优势。其卓越的性能和广泛的适用性使其成为设计师的首选。强烈推荐使用KEMET Flex Suppressor®,特别是对高频噪声抑制有严格要求的应用场合。

FX5(50)-240X80T2900参数

参数
长*宽*高 240mm(长度)*80mm(宽度)
安装方式 黏合安装
零件状态 在售
包装方式 散装

FX5(50)-240X80T2900厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FX5(50)-240X80T2900数据手册

厂牌 PDF简要描述 下载
KEMET 滤波器配件 KEMET FX5(50)-240X80T2900 FX5(50)-240X80T2900数据手册

FX5(50)-240X80T2900封装设计

查看详情并下载
Symbol
Footprint
3D Model
