PYR5008/47

产品分类: 其它固定电阻
厂牌: KEMET
产品描述: ±5% 47KΩ 10W 40mm(长度)*40mm(高度)
供应商型号: 1835425
供应商: 欧时
标准整包数: 1

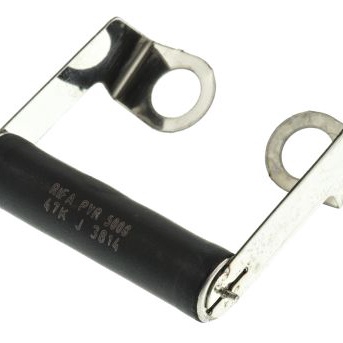

KEMET 其它固定电阻 PYR5008/47

PYR5008/47概述

    高品质铝电解电容器配件:KEMET PYR电阻

    产品简介


    KEMET公司的PYR系列电阻是一款专为铝电解电容器设计的高性能配件。它们被广泛应用于电压平衡及电容器放电的场景中。这些电阻器采用陶瓷芯绕线,并以高温硅胶涂层,适用于一系列工业应用。

    技术参数


    以下是KEMET PYR电阻的关键技术参数:
    | 参数项 | 规格 |

    | 标准认证 | CECC 40201, MIL–R26E |
    | 阻值范围 | 10 – 47 kΩ |
    | 阻值精度 | ±5% |
    | 额定电压 | 700 VDC(符合CECC 40201–003)|
    | 工作温度范围 | -55°C 到 +105°C |
    | 外形尺寸 | 直径 (mm): 22.0 (PYR 5008), 32.0 (PYR 7511); 长度 (mm): 40 (PYR 5008), 50 (PYR 7511); 其他尺寸详见规格表 |

    产品特点和优势


    KEMET的PYR电阻具有以下独特功能和优势:
    - 高耐压性:额定电压高达700V DC,适合高压环境。
    - 宽温域适应:能在-55°C至+105°C范围内稳定工作。
    - 陶瓷芯结构:采用陶瓷芯绕线技术,提供更稳定的电阻值。
    - 高温硅胶涂层:增强电阻器的耐热性能。
    - 不锈钢安装支架:通过两点点焊连接,提高安装稳固性。

    应用案例和使用建议


    应用案例
    - 电压平衡:用于串联的铝电解电容器,确保各电容器间的电压均衡。
    - 电容器放电:在需要快速释放电容器内存储电能的应用中,如电力系统和通讯设备。
    使用建议
    - 选择合适型号:根据电容器直径和所需阻值,选择对应的PYR电阻型号(例如:PYR 5008/47适用于直径50-65mm的电容器)。
    - 正确安装:确保不锈钢安装支架与电容器牢固接触,避免因振动等原因导致电阻器松动。

    兼容性和支持


    KEMET公司提供全面的技术支持和服务。这些电阻器与市面上常见的铝电解电容器兼容,客户可以根据需要选择合适的型号进行组合使用。KEMET公司还提供了详细的产品规格和技术文档,帮助客户更好地理解和应用这些产品。

    常见问题与解决方案


    1. 问题:如何确保PYR电阻在高压环境下的稳定性?
    解决方案:建议在使用前仔细检查产品的规格表,确保所选型号符合所需的工作条件。同时,应遵循制造商的安装指南,确保电阻器稳固地安装在电容器上。

    2. 问题:PYR电阻的工作温度范围如何?
    解决方案:PYR电阻的工作温度范围为-55°C至+105°C,适合在极端环境下使用。确保在规定的温度范围内操作,以获得最佳性能。

    总结和推荐


    KEMET的PYR电阻凭借其高可靠性、宽温域适应性和良好的安装稳固性,在高压环境下的铝电解电容器应用中表现出色。它特别适用于电压平衡和电容器放电场合。尽管价格略高于普通电阻器,但其卓越的性能和长期稳定性使其成为值得投资的选择。强烈推荐在相关应用场景中使用这些高质量的电阻器。

PYR5008/47参数

参数
电阻个数 -
引脚数量 -
电阻值 47KΩ
温度系数 -
精度 ±5%
额定功率 10W
长*宽*高 40mm(长度)*40mm(高度)

PYR5008/47厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PYR5008/47数据手册

厂牌 PDF简要描述 下载
KEMET 其它固定电阻 KEMET PYR5008/47 PYR5008/47数据手册

PYR5008/47封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.6439 ¥ 47.691
35+ $ 5.5153 ¥ 46.6046
70+ $ 5.3996 ¥ 45.627
库存: 80
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 47.69
