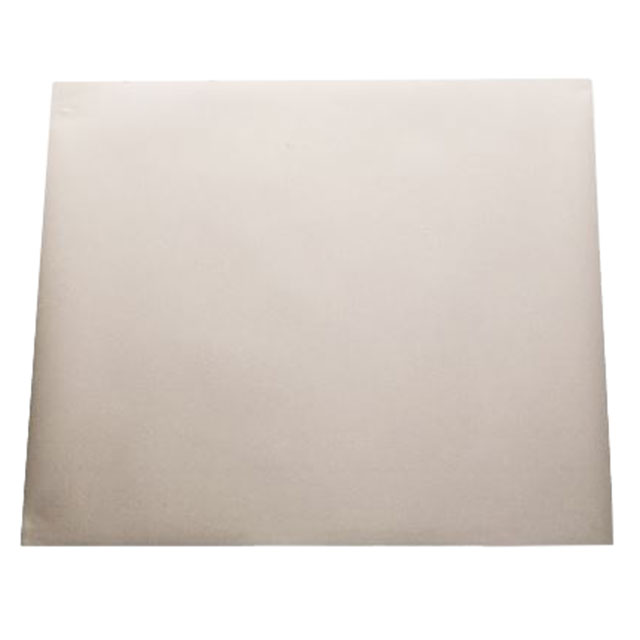

EFG(01)-240X240T0800

产品分类: 滤波器配件
厂牌: KEMET
产品描述: EMI Absorbers Sheet Polymer
供应商型号: 399-10894-ND
供应商: Digi-Key
标准整包数: 1
KEMET 滤波器配件 EFG(01)-240X240T0800

EFG(01)-240X240T0800概述

    电子元器件产品技术手册:KEMET EF系列Flex Suppressor

    产品简介


    KEMET EF系列Flex Suppressor®是一种高性能的电子元器件,主要用于抑制高频噪声。这些柔性片材由聚合物基体与微米级磁粉混合而成,可以被切割成各种形状。它们广泛应用于电子设备中,以减少辐射噪声,提供准微波范围内的干扰预防,并增强静电放电(ESD)防护措施。EF系列具有极高的磁导率,可在高达10GHz的频率范围内有效工作。

    技术参数


    以下是KEMET EF系列Flex Suppressor的主要技术规格:
    - 频率范围:最高可达10GHz
    - 工作温度范围:-40°C至+105°C
    - 厚度:0.03mm、0.05mm、0.07mm、0.1mm、0.2mm、0.3mm、0.5mm、1.0mm
    - 标准尺寸:240x240mm
    - 表面电阻:最小值为1.0 x 10^5Ω
    - 热导率:范围从0.22 W/m K到1.3 W/m K
    - 相对磁导率:60至130
    - 耐火等级:UL94 V–0认证(具体型号不同)

    产品特点和优势


    - 高效噪声抑制:可有效抑制高达10GHz的高频噪声,适用于高速时钟系统。
    - 灵活安装:可切割成任意形状,适用于便携式设备。
    - 环境适应性强:几乎不受限制的使用环境,适用于宽广的工作温度范围。
    - 易于安装:相比传统屏蔽材料,安装时间更短。
    - 共振抑制:通过控制高频电流,有效抑制电磁共振。
    - 电磁波抑制:通过磁损耗机制,抑制电磁波侵入。

    应用案例和使用建议


    EF系列Flex Suppressor主要应用于以下几个方面:
    - 辐射噪声抑制:如电子产品中的辐射噪声控制。
    - 通信设备:用于移动通信设备、无线设备(Wi-Fi、蓝牙)、办公自动化设备等。
    - 抗静电保护:对静电放电有良好的防护效果。
    使用建议:
    - 在应用时应注意避免导电材料直接接触Flex Suppressor表面或边缘,必要时应进行绝缘处理。
    - 使用前确保安装区域干净、无尘、无油和无湿气。

    兼容性和支持


    KEMET EF系列Flex Suppressor兼容多种电子设备和元器件。厂商提供了详细的技术文档和支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - Q1:如何确保Flex Suppressor的有效安装?
    - A1:安装前应确保安装区域清洁、干燥,避免导电材料直接接触。

    - Q2:在高温环境下使用Flex Suppressor是否会降低其性能?
    - A2:应避免长时间暴露在高温环境中。建议在40°C以下存储,并确保相对湿度低于70%。

    总结和推荐


    KEMET EF系列Flex Suppressor以其卓越的高频噪声抑制能力和广泛的应用领域,在市场上表现出色。其独特的设计和高度的灵活性使其成为众多电子设备的理想选择。推荐在需要高效抑制高频噪声的场合使用。
    综上所述,EF系列Flex Suppressor凭借其卓越的功能和广泛的适用性,非常适合需要高频率噪声控制的应用场景。

EFG(01)-240X240T0800参数

参数
长*宽*高 240mm*240mm*240mm
安装方式 黏合安装
零件状态 新设计不推荐
包装方式 散装

EFG(01)-240X240T0800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EFG(01)-240X240T0800数据手册

厂牌 PDF简要描述 下载
KEMET 滤波器配件 KEMET EFG(01)-240X240T0800 EFG(01)-240X240T0800数据手册

EFG(01)-240X240T0800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.9312 ¥ 359.2805
20+ $ 30.108 ¥ 251.9663
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 359.28
