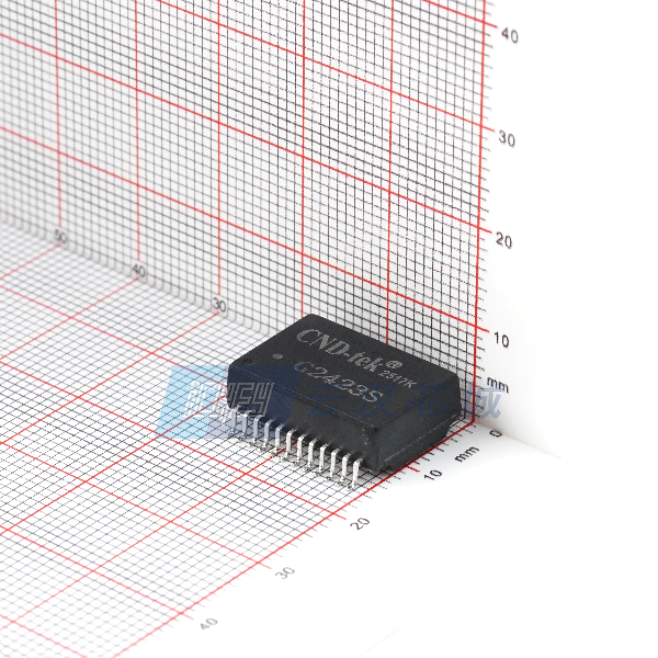

G2423S

产品分类: 其他变压器
产品描述: 贴片千兆单口网络变压器 TRANSFORMER 以太网变压器 隔离变压器,封装:SMD-24P,17.8x12.3mm
供应商型号: G2423S SMD-24P,17.8X12.3MM
供应商: 云汉优选
标准整包数: 420
CND-TEK/深圳磁联达电子 其他变压器 G2423S

G2423S概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的产品为G2423S,是一种专为长距离千兆以太网(100/1000 Base-T)全双工应用设计的电子元器件。该产品主要用于隔离和低共模发射,支持四对5类非屏蔽双绞线(UTP)电缆。同时,G2423S符合IEEE 802.3at标准,适用于端点和中跨POE+应用,每个POE端口可提供高达720mA的电流能力。此外,它能够在广泛的温度范围内正常工作,适合多种应用领域。

    技术参数


    - OCL: 最小值为350 μH @ 100 KHz, 100mV,直流偏置18mA
    - 漏电感抗: 最大值为0.5 μH @ 100 KHz, 0.2V
    - 电容: 最大值为28 pF @ 100 KHz, 0.2V
    - 直流电阻(DCR): 最大值为1.20 Ω
    - 匝数比: ±5%,TX和RX分别为1CT:1
    - 相位: 1-24, 5-20, 7-18, 11-14同相
    - 插入损耗: 在100 KHz时最大值为-1.0 dB,频率1-125 MHz时为-0.2-0.002f^1.4 dB
    - 回波损耗: 1-30 MHz时最小值为-16 dB,30-60 MHz时为-10+20log10(f/60) dB,60-80 MHz时为-10 dB
    - 串扰: 在1 MHz时最小值为-50 dB,在10-100 MHz时为-55+22log10(f/10) dB
    - 共模抑制比(CMRR): 2 MHz时最小值为-50 dB,在30-200 MHz时为-15+20log10(f/200) dB
    - 高压隔离: 1500Vrms,1mA,60秒

    产品特点和优势


    G2423S具有多项独特的功能和优势,使其在市场中具有显著的竞争优势。首先,它的设计专门针对长距离千兆以太网应用,能够支持四对5类UTP电缆,从而提供更强的可靠性。其次,该产品符合IEEE 802.3at标准,确保了其在不同网络环境下的兼容性。此外,G2423S的宽温度范围(-40℃到+85℃)和存储温度范围(-25℃到+125℃)使其可以在各种极端条件下稳定运行,增加了其应用的灵活性。

    应用案例和使用建议


    G2423S广泛应用于各种通信设备和网络基础设施中,例如数据中心、企业网络、智能家居等。为了更好地发挥其性能,建议在组装过程中遵循推荐的无铅红外回流焊接曲线。同时,注意安装环境的温度和湿度,避免在过热或潮湿的环境中长期使用。

    兼容性和支持


    G2423S与多种通信协议和设备兼容,符合IEEE 802.3at标准。厂商提供了详细的技术支持和售后服务,以确保客户在使用过程中能够获得及时的帮助。客户可以通过制造商网站获取更多支持文档和技术资料。

    常见问题与解决方案


    1. 问题: 插入损耗过高
    - 解决方案: 检查连接线路是否有损坏或接触不良的情况,必要时重新焊接或更换线缆。
    2. 问题: 回波损耗不达标
    - 解决方案: 确认线缆质量是否合格,重新校准设备设置。
    3. 问题: 温度影响性能
    - 解决方案: 选择合适的安装位置,保持周围环境温度稳定,避免长时间暴露在极端温度下。

    总结和推荐


    综上所述,G2423S是一款高性能、高可靠性的电子元器件,适用于多种复杂的应用环境。其优异的设计、广泛的温度适应性和卓越的性能指标使其在市场上具有很高的竞争力。强烈推荐该产品用于需要高性能通信设备的应用场合。

G2423S参数

参数
初级电压 -
电感值 -
次级电压 -
变压器类型 -
额定功率 -
匝数比 1:1
频率范围 -
通用封装 SMD-24
应用等级 工业级

G2423S厂商介绍

CND-tek是一家专注于研发和生产高科技产品的公司,其主营产品涵盖了多个领域,包括但不限于:

1. 电子产品:CND-tek可能提供各种电子设备,如智能穿戴设备、智能家居控制系统等。
2. 机械设备:公司可能生产和销售工业自动化设备、精密机械等。
3. 化工产品:CND-tek可能涉及特种化学品、环保材料等化工领域的产品。
4. 建筑材料:公司可能提供新型建筑材料,如节能材料、高性能混凝土等。

CND-tek的优势在于:

- 技术创新:公司不断投入研发,以保持技术领先。
- 质量控制:严格的质量管理体系确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户服务。
- 市场定位:精准的市场定位帮助公司在竞争中脱颖而出。

CND-tek通过不断的技术创新和市场拓展,致力于为客户提供高质量的产品和服务,满足不同行业的需求。

G2423S数据手册

厂牌 PDF简要描述 下载
CND-TEK/深圳磁联达电子 其他变压器 CND-TEK/深圳磁联达电子 G2423S G2423S数据手册

G2423S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
420+ ¥ 1.884
2100+ ¥ 1.8526
4200+ ¥ 1.8055
库存: 4200
起订量: 420 增量: 420
交货地:
最小起订量为:420
合计: ¥ 791.28
