G4802D

产品分类: 其他变压器
产品描述: 插件网络变压器 隔离变压器 以太网变压器,封装:DIP48,28x11mm
供应商型号: G4802D DIP48,28X11MM
供应商: 云汉优选
标准整包数: 18

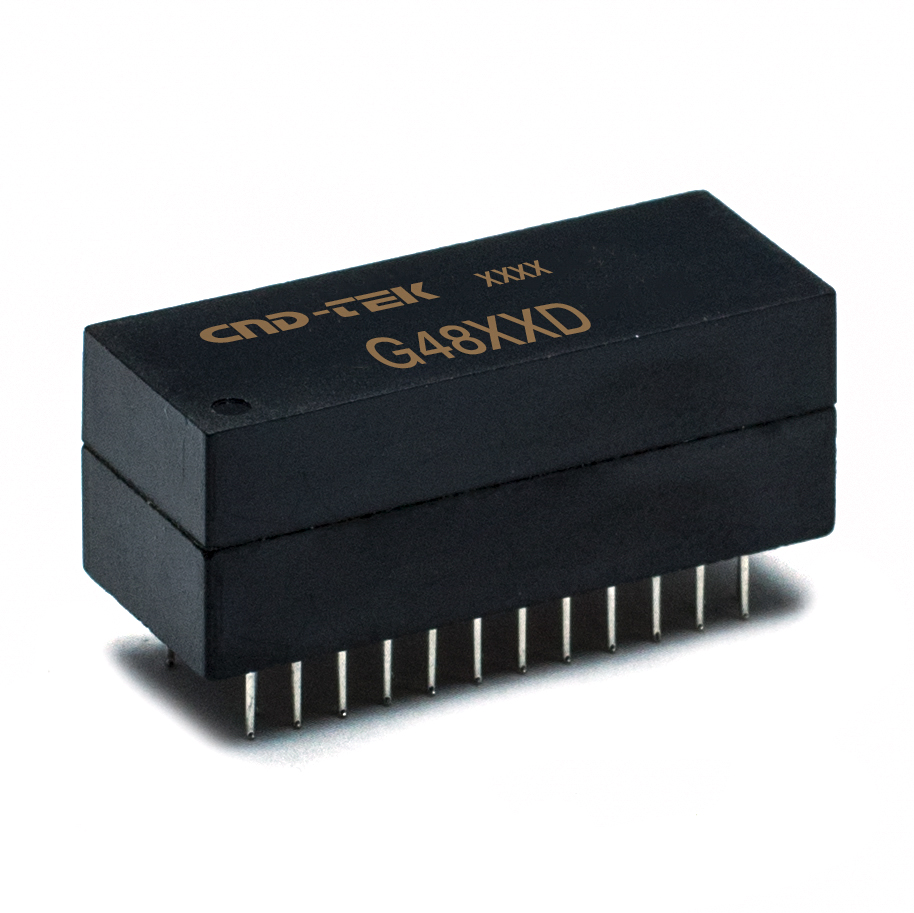

CND-TEK/深圳磁联达电子 其他变压器 G4802D

G4802D概述


    产品简介


    G4802D是一款专为长距离千兆以太网1000Base-T全双工应用设计的磁性模块。这款产品支持四对五类非屏蔽双绞线(UTP)电缆,提供电缆接口隔离及低共模辐射。其设计符合IEEE 802.3ab标准,支持1:1匝数比的收发器,适用于多种高要求的应用场合。

    技术参数


    工作条件
    - 操作温度范围:0°C至+70°C
    - 存储温度范围:-25°C至+125°C
    电气特性
    - 开环电感(OCL):最小值350μH @ 100kHz,100mV,直流偏置电流8mA
    - 泄漏电感:最大值0.5μH @ 100kHz,0.2V
    - 温度系数(Cw/w):最大值28pF @ 100kHz,0.2V
    - 直流电阻(DCR):待定
    - 匝数比(±5%):最大值1.20
    - 极性配置:2-47, 5-44, 8-41, 11-38, 14-35, 17-32, 20-29, 23-26相位一致
    - 插入损耗:最大值-1.1dB @ 1-100MHz
    - 回波损耗:最小值-18dB @ 0.5-30MHz,最小值-15dB @ 40MHz,最小值-13dB @ 60MHz,最小值-11dB @ 80MHz,最小值-10dB @ 100MHz
    - 串扰:最小值-45dB @ 30MHz,最小值-40dB @ 60MHz,最小值-35dB @ 100MHz
    - 共模抑制:最小值-43dB @ 1-30MHz,最小值-37dB @ 60MHz,最小值-33dB @ 80-100MHz
    - 高压隔离:1500Vrms,1mA,1秒

    产品特点和优势


    G4802D磁性模块具备以下几个独特的优势:
    - 适用于长距离的千兆以太网应用,确保高速传输稳定性。
    - 支持四对五类UTP电缆,提高系统兼容性和灵活性。
    - 符合IEEE 802.3ab标准,确保广泛的应用兼容性。
    - 具备良好的温度适应性,能在较宽的工作温度范围内稳定工作。
    - 设计考虑了可靠性测试,如终端强度、耐热性、振动测试等,保障长期使用的稳定性。

    应用案例和使用建议


    G4802D磁性模块广泛应用于电信基础设施、数据中心和企业网络等领域。例如,在大型数据中心中,它可作为核心交换机的一部分,提供稳定的数据传输。在实际应用中,建议用户根据具体应用场景选择合适的安装位置和连接方式,确保最佳性能。此外,可以参考技术手册中的焊接曲线,以确保良好的焊接效果。

    兼容性和支持


    G4802D磁性模块设计用于与各种千兆以太网设备兼容。厂商提供了详细的技术支持和维护文档,包括详细的安装指南、测试标准和常见问题解答。如有需要,用户可以联系制造商获取进一步的支持和服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗超出规定值 | 检查接插件接触是否良好,确保正确焊接。 |
    | 回波损耗不达标 | 确认线缆质量,检查连接器是否损坏。 |
    | 串扰问题 | 调整线缆走向,减少电磁干扰。 |

    总结和推荐


    总体而言,G4802D磁性模块是一款高性能、高可靠性的千兆以太网组件。其卓越的电气特性和广泛的适用范围使其成为众多高要求应用的理想选择。经过严格的质量控制和可靠性测试,G4802D磁性模块在实际应用中表现出色。因此,我们强烈推荐用户选用这款产品以满足各类复杂的通信需求。

G4802D参数

参数
次级电压 -
变压器类型 -
额定功率 -
匝数比 1:1
频率范围 -
初级电压 -
电感值 -
通用封装 DIP-48

G4802D厂商介绍

CND-tek是一家专注于研发和生产高科技产品的公司,其主营产品涵盖了多个领域,包括但不限于:

1. 电子产品:CND-tek可能提供各种电子设备,如智能穿戴设备、智能家居控制系统等。
2. 机械设备:公司可能生产和销售工业自动化设备、精密机械等。
3. 化工产品:CND-tek可能涉及特种化学品、环保材料等化工领域的产品。
4. 建筑材料:公司可能提供新型建筑材料,如节能材料、高性能混凝土等。

CND-tek的优势在于:

- 技术创新:公司不断投入研发,以保持技术领先。
- 质量控制:严格的质量管理体系确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户服务。
- 市场定位:精准的市场定位帮助公司在竞争中脱颖而出。

CND-tek通过不断的技术创新和市场拓展,致力于为客户提供高质量的产品和服务,满足不同行业的需求。

G4802D数据手册

厂牌 PDF简要描述 下载
CND-TEK/深圳磁联达电子 其他变压器 CND-TEK/深圳磁联达电子 G4802D G4802D数据手册

G4802D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18+ ¥ 2.76
90+ ¥ 2.714
180+ ¥ 2.645
库存: 180
起订量: 18 增量: 18
交货地:
最小起订量为:18
合计: ¥ 49.68
直接购买
加入购物车
