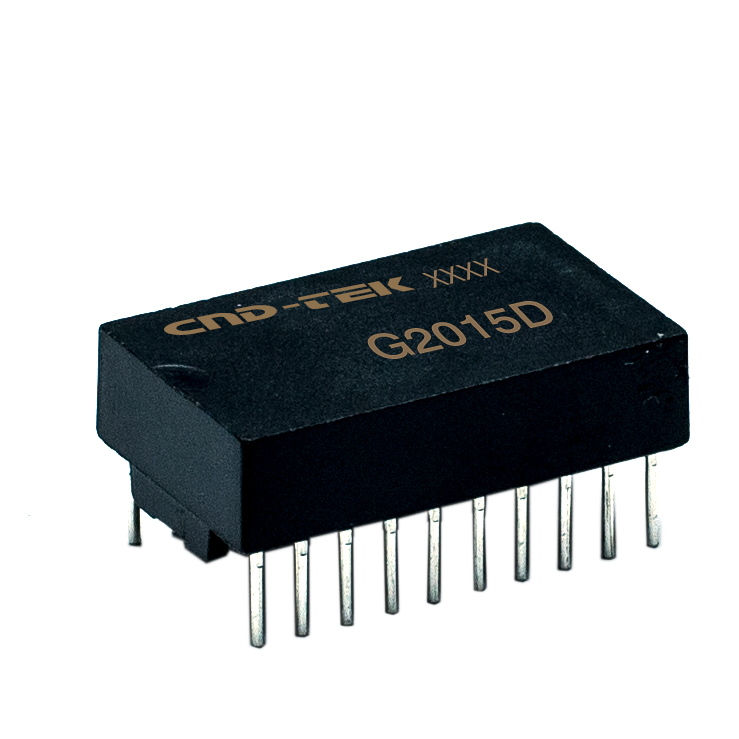

G2015D

产品分类: 其他变压器
产品描述: 插件网络变压器 隔离变压器 以太网变压器,封装:DIP-20,21x12.5mm
供应商型号: G2015D DIP-20,21X12.5MM
供应商: 云汉优选
标准整包数: 24
CND-TEK/深圳磁联达电子 其他变压器 G2015D

G2015D概述


    产品简介


    产品名称:100/1000 BASE-T MAGNETICS MODULES
    型号:G2015D
    制造商:深圳磁联达电子有限公司(Shenzhen CND-TEK Industrial Co., Ltd)
    产品类型:此模块是一种四端口变压器,适用于100/1000 BASE-TX以太网应用,特别设计用于自动MDI/MDIX模式。
    主要功能:支持IEEE802.3和ANSI X3.263标准,采用穿孔式封装,符合IR 255℃峰值要求,并且符合RoHS标准。
    应用领域:广泛应用于网络设备、路由器、交换机等需要高可靠性传输的应用场合。

    技术参数


    - 工作温度范围:0°C 至 +70°C
    - 存储温度范围:-25°C 至 +125°C
    - 插入损耗:≤ -1.1 dB (TX & RX) @ 1-100 MHz
    - 回波损耗:≥ -18 dB @ 0.5-30 MHz
    ≥ -15 dB @ 40 MHz
    ≥ -13 dB @ 60 MHz
    ≥ -11 dB @ 80 MHz
    ≥ -10 dB @ 100 MHz
    - 串扰:≥ -45 dB @ 30 MHz
    ≥ -40 dB @ 60 MHz
    ≥ -35 dB @ 100 MHz
    - 共模抑制比:≥ -43 dB @ 1-30 MHz
    ≥ -37 dB @ 60 MHz
    ≥ -33 dB @ 80-100 MHz
    - 高压绝缘测试:1500Vrms 1mA 6秒
    - 线圈间电感:最小值 350 μH @ 100 KHz,100mV,8mA直流偏置
    - 漏电感:最大值 0.5 μH @ 100KHz,0.2V
    - 互感电容:最大值 100 pF @ 100KHz,0.2V
    - 直流电阻:最大值 1.20 Ω

    产品特点和优势


    - 兼容性:G2015D 模块完全符合IEEE802.3和ANSI X3.263标准,适用于广泛的网络设备。
    - 可靠性:模块具有卓越的电气特性,如低插入损耗和高回波损耗,保证了信号传输的质量和稳定性。
    - 环境适应性:宽泛的工作和存储温度范围,使得模块可以在各种严苛环境下正常运行。
    - 安全性:高压绝缘测试和良好的耐热能力使其在各种环境中都能提供安全可靠的连接。
    - 环保性:符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例:G2015D 模块常用于路由器、交换机和网络适配器等设备,确保高速数据传输的稳定性和可靠性。
    使用建议:为了充分发挥其性能,安装时应确保模块引脚正确焊接,并避免高温环境下的机械应力。此外,建议定期检查连接点,确保无松动或腐蚀。

    兼容性和支持


    兼容性:G2015D 模块与其他网络设备的良好兼容性使得它可以轻松集成到现有的网络系统中。
    技术支持:制造商提供全面的技术支持和维护服务,包括样品提供、定制开发和技术咨询。

    常见问题与解决方案


    - 问题1:安装过程中出现引脚接触不良
    解决方案:重新焊接引脚,确保焊接质量良好。
    - 问题2:信号传输不稳定
    解决方案:检查电路连接是否正确,确认接地良好并检查是否有外部干扰源。
    - 问题3:模块出现过热现象
    解决方案:改善散热条件,必要时可加装散热片或调整安装位置。

    总结和推荐


    G2015D 模块凭借其卓越的性能、稳定的可靠性和良好的环境适应性,在网络通信设备中表现出色。它不仅满足严格的电气标准,还具备出色的性价比,因此我们强烈推荐在高端网络设备中使用该模块。无论是从性能还是可靠性角度考虑,这款产品都是网络设备的理想选择。

G2015D参数

参数
变压器类型 -
额定功率 -
匝数比 1:1
频率范围 -
初级电压 -
电感值 -
次级电压 -
通用封装 DIP-20
安装方式 通孔安装

G2015D厂商介绍

CND-tek是一家专注于研发和生产高科技产品的公司,其主营产品涵盖了多个领域,包括但不限于:

1. 电子产品:CND-tek可能提供各种电子设备,如智能穿戴设备、智能家居控制系统等。
2. 机械设备:公司可能生产和销售工业自动化设备、精密机械等。
3. 化工产品:CND-tek可能涉及特种化学品、环保材料等化工领域的产品。
4. 建筑材料:公司可能提供新型建筑材料,如节能材料、高性能混凝土等。

CND-tek的优势在于:

- 技术创新:公司不断投入研发,以保持技术领先。
- 质量控制:严格的质量管理体系确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户服务。
- 市场定位:精准的市场定位帮助公司在竞争中脱颖而出。

CND-tek通过不断的技术创新和市场拓展,致力于为客户提供高质量的产品和服务,满足不同行业的需求。

G2015D数据手册

厂牌 PDF简要描述 下载
CND-TEK/深圳磁联达电子 其他变压器 CND-TEK/深圳磁联达电子 G2015D G2015D数据手册

G2015D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ ¥ 0.9
120+ ¥ 0.885
240+ ¥ 0.8625
库存: 240
起订量: 24 增量: 24
交货地:
最小起订量为:24
合计: ¥ 21.6
