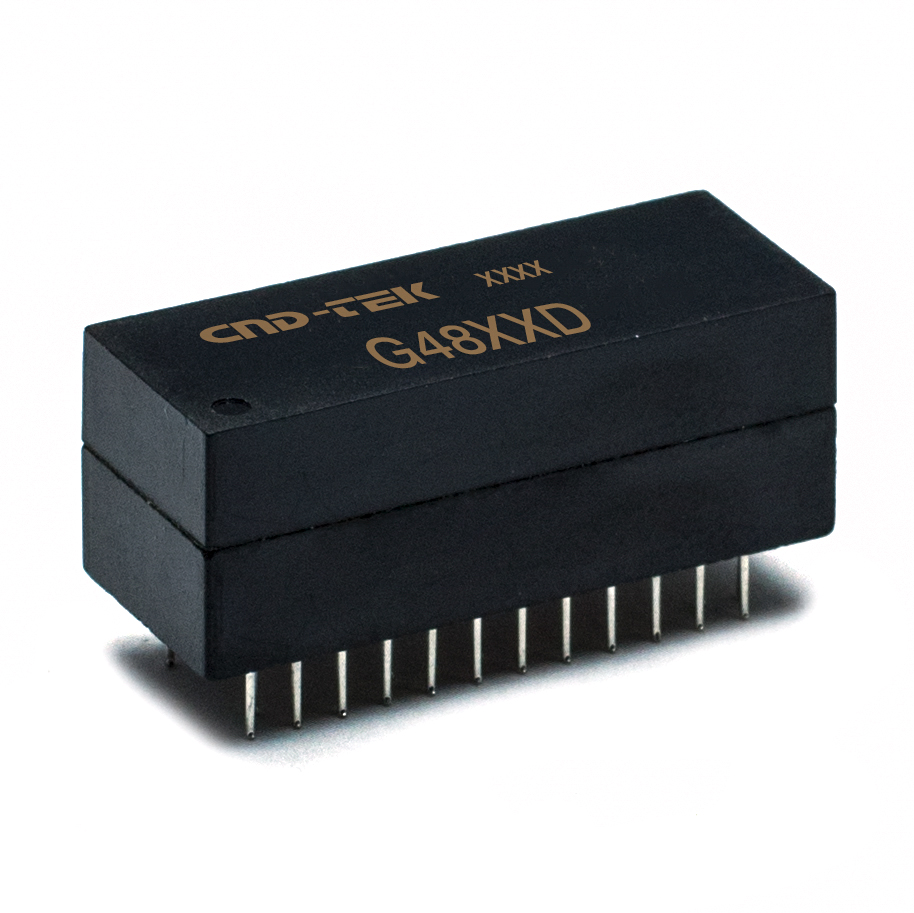

G4801D

产品分类: 其他变压器
产品描述: 插件网络变压器 隔离变压器 以太网变压器,封装:DIP48,28x11mm
供应商型号: G4801D DIP48,28X11MM
供应商: 云汉优选
标准整包数: 18
CND-TEK/深圳磁联达电子 其他变压器 G4801D

G4801D概述

    高品质1000 BASE-T磁性模块技术手册

    1. 产品简介


    产品类型: 1000 BASE-T磁性模块
    主要功能: 设计用于千兆以太网的远距离传输,支持全双工通信。该模块特别适用于需要高带宽和稳定性的网络设备中。
    应用领域: 广泛应用于数据中心、企业网络、电信设施及其它需要高性能网络连接的场合。

    2. 技术参数


    - 设计标准: IEEE 802.3ab标准,适用于1000 BASE-T
    - 接口电缆: 四对五类非屏蔽双绞线(UTP)
    - 工作温度范围: 运行温度0°C至+70°C,存储温度-25°C至+125°C
    - 电感规格:
    - 开路电感(OCL):最小值为350μH @ 100kHz
    - 泄漏电感:最大值为0.5μH @ 100kHz
    - 电容:最大值为28pF @ 100kHz
    - 直流电阻(DCR): 最大值为0.9Ω
    - 匝数比: ±5%
    - 插入损耗: TX & RX最大值为-1.1dB @ 1-100MHz
    - 回波损耗:
    - 最小值为-18dB @ 0.5-30MHz
    - 最小值为-15dB @ 40MHz
    - 最小值为-13dB @ 60MHz
    - 最小值为-11dB @ 80MHz
    - 最小值为-10dB @ 100MHz
    - 串扰:
    - 最小值为-45dB @ 30MHz
    - 最小值为-40dB @ 60MHz
    - 最小值为-35dB @ 100MHz
    - 共模抑制:
    - 最小值为-43dB @ 1-30MHz
    - 最小值为-37dB @ 60MHz
    - 最小值为-33dB @ 80-100MHz
    - 耐高压测试(HI-POT): 1500Vrms 1mA 1秒

    3. 产品特点和优势


    - 高可靠性: 满足严格的机械和电气测试标准,确保长期可靠运行。
    - 高带宽和低延迟: 支持高达1000Mbps的数据传输速率,适用于高负载网络环境。
    - 宽工作温度范围: 可在极端环境下稳定工作,满足工业级需求。
    - 优良的抗干扰能力: 通过严格的设计和材料选择,有效降低电磁干扰,提高信号完整性。
    - 环保: 支持无铅焊接工艺,符合RoHS标准,更加绿色环保。

    4. 应用案例和使用建议


    - 数据中心网络交换机: 该模块常用于数据中心内部的高速互联,提供稳定的网络传输质量。
    - 企业级路由器: 在企业网络中,它能够保证网络流量的高效处理和稳定传输。
    - 电信基础设施: 高带宽和低延迟特性使其成为现代通信系统中的理想选择。
    使用建议:
    - 保持适当的散热: 由于高功率传输,建议在安装时考虑良好的散热措施。
    - 合理布线: 确保信号线和电源线的正确隔离,避免相互干扰。
    - 定期检查: 建议定期进行性能检测,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性: 本模块与各类标准千兆以太网设备完全兼容,易于集成。
    - 客户支持: 提供详尽的技术文档和用户指南,专业的技术支持团队随时待命,帮助解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题: 设备无法正常启动
    解决方案: 检查电源线和信号线连接是否正确且牢固。
    - 问题: 数据传输速率不稳定
    解决方案: 确认电缆质量符合标准,避免使用老化或损坏的线缆。
    - 问题: 高频信号衰减严重
    解决方案: 使用高质量的滤波器,适当调整设备的匹配电阻。

    7. 总结和推荐


    综合评估: 该1000 BASE-T磁性模块以其卓越的性能和广泛的适用范围,在网络设备制造领域展现出强大的竞争力。无论是数据中心还是企业级应用,都能胜任各种复杂的工作环境。
    推荐: 我们强烈推荐此款产品给所有需要构建高速、稳定网络系统的客户。其高可靠性、优秀的带宽特性和广泛的兼容性使其成为市场的首选之一。

G4801D参数

参数
频率范围 -
初级电压 -
电感值 -
次级电压 -
变压器类型 -
额定功率 -
匝数比 1:1
通用封装 DIP-48
安装方式 通孔安装

G4801D厂商介绍

CND-tek是一家专注于研发和生产高科技产品的公司,其主营产品涵盖了多个领域,包括但不限于:

1. 电子产品:CND-tek可能提供各种电子设备,如智能穿戴设备、智能家居控制系统等。
2. 机械设备:公司可能生产和销售工业自动化设备、精密机械等。
3. 化工产品:CND-tek可能涉及特种化学品、环保材料等化工领域的产品。
4. 建筑材料:公司可能提供新型建筑材料,如节能材料、高性能混凝土等。

CND-tek的优势在于:

- 技术创新:公司不断投入研发,以保持技术领先。
- 质量控制:严格的质量管理体系确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户服务。
- 市场定位:精准的市场定位帮助公司在竞争中脱颖而出。

CND-tek通过不断的技术创新和市场拓展,致力于为客户提供高质量的产品和服务,满足不同行业的需求。

G4801D数据手册

厂牌 PDF简要描述 下载
CND-TEK/深圳磁联达电子 其他变压器 CND-TEK/深圳磁联达电子 G4801D G4801D数据手册

G4801D封装设计

查看详情并下载
Symbol
Footprint
3D Model
