G1803D

产品分类: 其他变压器

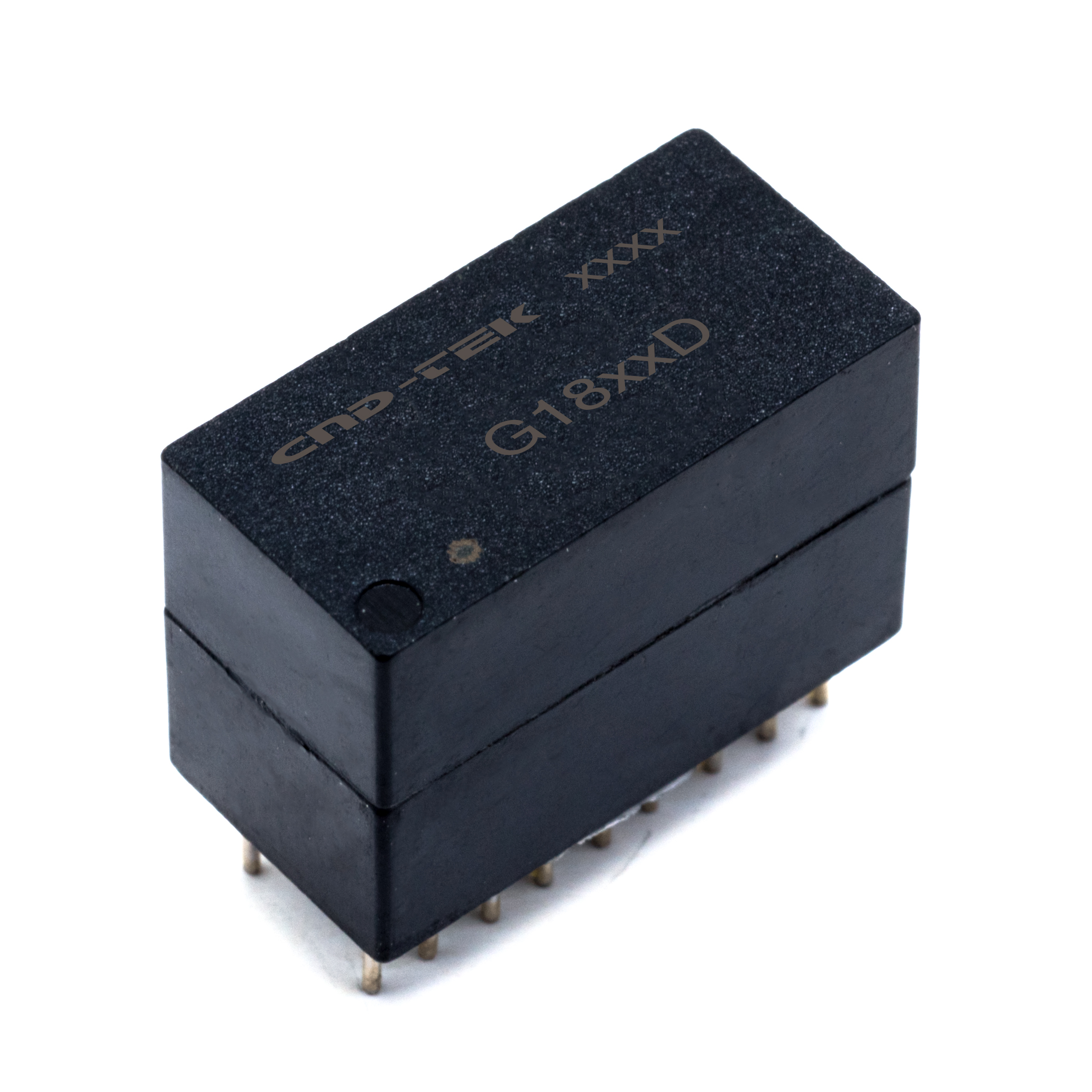

产品描述: 插件网络变压器 隔离变压器 以太网变压器,封装:DIP-18,16.8x8.5mm
供应商型号: G1803D DIP-18,16.8X8.5MM
供应商: 云汉优选
标准整包数: 30
CND-TEK/深圳磁联达电子 其他变压器 G1803D

G1803D概述

    G1803D 1000 BASE-T MAGNETICS MODULES 技术手册

    1. 产品简介


    G1803D是一款专为长距离吉比特以太网1000 Base-T全双工应用设计的磁性模块。其主要用于提供四对超五类非屏蔽电缆的接口隔离及低共模辐射,符合IEEE 802.3ab标准,特别适合于工业自动化、数据中心、网络设备等领域。该产品支持1:1匝比转换器,具有广泛的工作温度范围(0℃至+70℃)和存储温度范围(-25℃至+125℃)。

    2. 技术参数


    - 工作频率: 100 kHz
    - 耦合电感: 最小值350 μH @ 100 KHz, 100mV,带8mA直流偏置
    - 漏电感: 最大值0.5 μH @ 100KHz, 0.2V
    - 互电容: 最大值100 pF @ 100KHz, 0.2V
    - 直流电阻: 最大值1.20Ω
    - 匝数比: ±5%,传输1CT:1CT, 接收1CT:1CT
    - 相位: 相同,1-18, 3-16, 5-14, 7-12
    - 插入损耗: 最大值-1.1 dB @ 1-100MHz
    - 回波损耗: 最小值-18 dB @ 0.5-30MHz, -15 dB @ 40 MHz, -13 dB @ 60 MHz, -11 dB @ 80 MHz, -10 dB @ 100 MHz
    - 串扰: 最小值-45 dB @ 30 MHz, -40 dB @ 60 MHz, -35 dB @ 100 MHz
    - 共模抑制比: 最小值-43 dB @ 1-30 MHz, -37 dB @ 60 MHz, -33 dB @ 80-100 MHz
    - 高压绝缘: 1500Vrms 1mA 1秒

    3. 产品特点和优势


    - 高可靠性: 符合严格的终端强度、可焊性、耐热冲击等测试标准。
    - 宽温范围: 支持广泛的温度范围,适用于严苛环境。
    - 高性能: 优异的插入损耗、回波损耗及串扰特性,确保信号完整性。
    - 标准合规: 完全符合IEEE 802.3ab标准,保证系统兼容性和稳定性。

    4. 应用案例和使用建议


    - 应用案例: 在工业自动化设备、服务器机房和数据中心中作为核心组件,用于数据传输和信号处理。
    - 使用建议: 建议使用合适的焊接工艺,如红外回流焊接,以确保焊接质量和可靠性。在安装过程中应注意避免机械应力和环境干扰。

    5. 兼容性和支持


    - 兼容性: 该模块支持1:1匝比转换器,适用于多种以太网设备。
    - 支持: 供应商提供详尽的技术文档、测试报告以及售后支持服务,帮助客户快速解决问题。

    6. 常见问题与解决方案


    - 问题: 插入损耗过高
    - 解决方案: 检查接线是否正确,确保接线质量,必要时重新焊接。
    - 问题: 回波损耗不符合要求
    - 解决方案: 检查模块与设备之间的匹配情况,确保阻抗匹配良好。
    - 问题: 高温环境下表现不稳定
    - 解决方案: 使用耐高温材料进行封装,确保模块在高温环境下的稳定工作。

    7. 总结和推荐


    G1803D磁性模块以其出色的性能、宽广的工作温度范围和高标准的可靠性成为市场上一款值得信赖的产品。它在工业自动化和网络通信领域的广泛应用,使其在市场上具有较强的竞争力。我们强烈推荐在需要高可靠性的数据传输应用中使用该产品。

G1803D参数

参数
额定功率 -
匝数比 1:1
频率范围 -
初级电压 -
电感值 -
次级电压 -
变压器类型 -
通用封装 DIP-18
应用等级 工业级
