G1802D

产品分类: 其他变压器
产品描述: 插件网络变压器 隔离变压器 以太网变压器,封装:DIP-18,16.8x8.5mm
供应商型号: G1802D DIP-18,16.8X8.5MM
供应商: 云汉优选
标准整包数: 300
CND-TEK/深圳磁联达电子 其他变压器 G1802D

G1802D概述

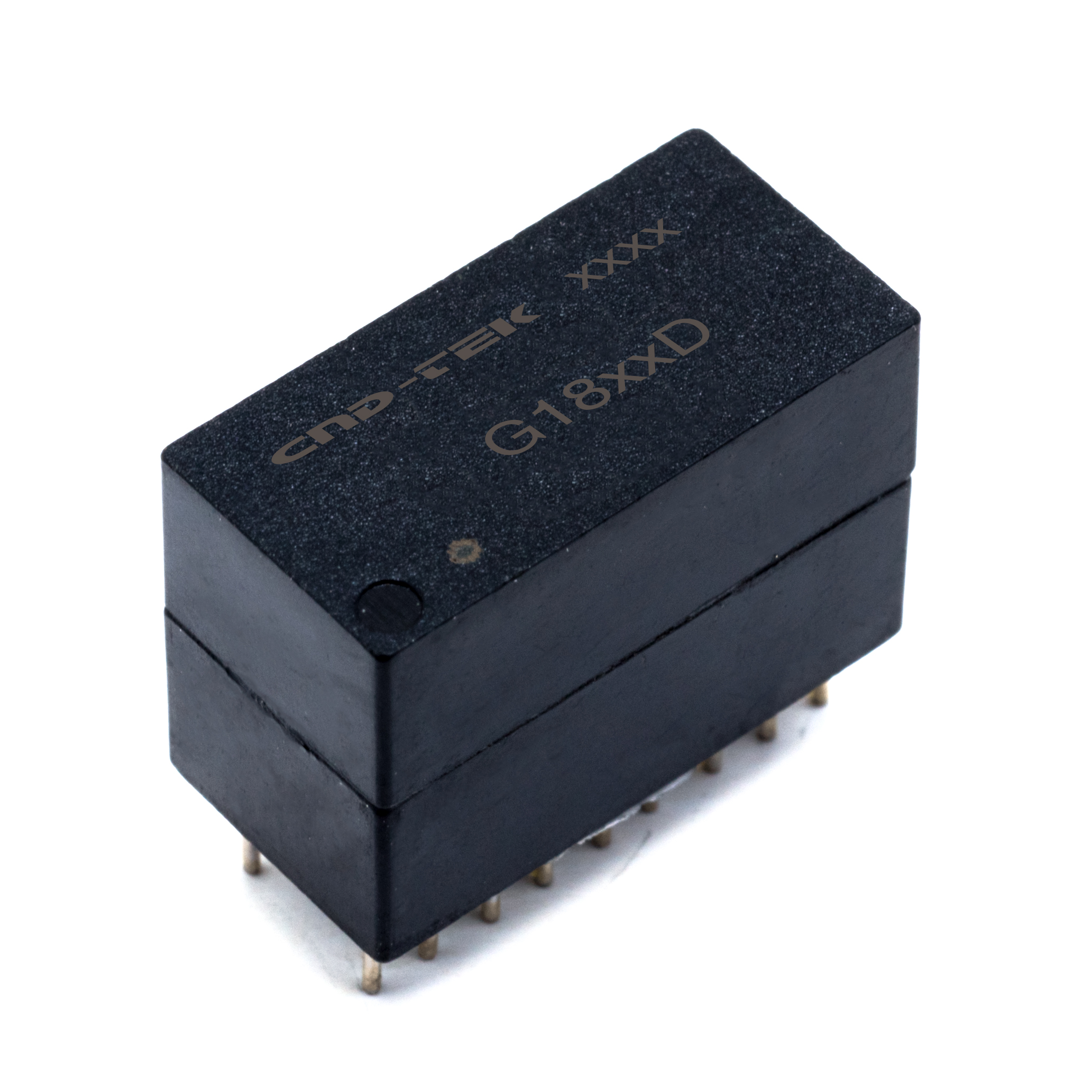

    G1802D 100/1000M 单端口变压器模块

    1. 产品简介


    G1802D 100/1000M 单端口变压器模块是一种专门设计用于长距离千兆以太网(1000Base-T)全双工应用的电子元器件。它支持五类非屏蔽双绞线(UTP)电缆的四对线路传输,具备出色的隔离和低共模发射特性,符合IEEE 802.3ab标准。这种模块主要用于需要高速数据传输和高信号完整性的网络设备中。

    2. 技术参数


    - 隔离电压 (HI-POT):1500Vrms 1mA 1秒
    - 直流电阻 (DCR):最大1.20Ω
    - 漏感 (Leakage Inductance):最小350µH @ 100kHz,100mV,8mA直流偏置
    - 电容 (Capacitance):最大112pF @ 100kHz,0.1V
    - 匝比 (Turns Ratio):1CT:1 (TX),1CT:1 (RX)
    - 极性 (Polarity):1-18, 3-16, 5-14, 7-12 同相
    - 插入损耗 (Insertion Loss):最大-1.1dB (TX和RX) @ 1-100MHz
    - 回波损耗 (Return Loss):最小-18dB @ 0.5-30MHz;最小-15dB @ 40MHz;最小-13dB @ 60MHz;最小-11dB @ 80MHz;最小-10dB @ 100MHz
    - 串扰 (Crosstalk):最小-45dB @ 30MHz;最小-40dB @ 60MHz;最小-35dB @ 100MHz
    - 共模抑制 (Common Mode Rejection):最小-43dB @ 1-30MHz;最小-37dB @ 60MHz;最小-33dB @ 80-100MHz
    - 工作温度范围:0℃至+70℃
    - 存储温度范围:-25℃至+125℃

    3. 产品特点和优势


    G1802D单端口变压器模块的主要特点和优势如下:
    - 高速数据传输:支持千兆以太网传输,保证高速数据传输需求。
    - 优异的信号完整性:低插入损耗和回波损耗,确保信号完整性和稳定性。
    - 强抗干扰能力:低串扰和共模抑制特性,提高系统的抗干扰能力。
    - 宽工作温度范围:能够在-25℃至+125℃的极端环境下稳定工作,适用于各种恶劣环境。

    4. 应用案例和使用建议


    应用案例:
    G1802D广泛应用于企业级交换机、路由器和光纤收发器等网络设备中。例如,在数据中心的高速数据传输系统中,G1802D可以确保数据传输的可靠性和稳定性。
    使用建议:
    为了充分发挥G1802D的优势,建议在安装时注意以下几点:
    - 确保电路布局合理,减少不必要的寄生电感和电容。
    - 选择合适的工作环境,避免过高或过低的温度对设备造成损害。
    - 定期进行设备检查和维护,确保设备长期稳定运行。

    5. 兼容性和支持


    G1802D与大多数主流网络设备兼容,可方便地集成到现有的网络架构中。制造商深圳联达磁业有限公司提供了详尽的技术支持和售后服务,用户可以通过电话、电子邮件或官方网站获取帮助和支持。

    6. 常见问题与解决方案


    常见问题与解决方案:
    1. 问:如何处理设备发热过高的问题?
    - 答:检查散热系统是否正常工作,如风扇或散热片是否清洁,必要时更换散热系统。

    2. 问:设备信号不稳定怎么办?
    - 答:确认接线正确且无松动,检查电源供应是否稳定,测试是否受到电磁干扰,必要时增加滤波器。

    7. 总结和推荐


    综上所述,G1802D单端口变压器模块是一款高性能、高可靠性的电子元器件,适合用于高速数据传输的网络设备中。其优良的电气特性和宽工作温度范围使其在各种复杂环境中都能稳定工作。强烈推荐在网络建设和升级过程中使用此产品。

G1802D参数

参数
额定功率 -
匝数比 -
频率范围 -
初级电压 -
电感值 -
次级电压 -
变压器类型 -
