FCC20252ADTP

产品分类: 熔断保险丝
厂牌: KAMAYA ELECTRIC
产品描述: 50V 快速熔断 2.5A 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: J-KAMA-0168628
供应商: Chip1stop
标准整包数: 1

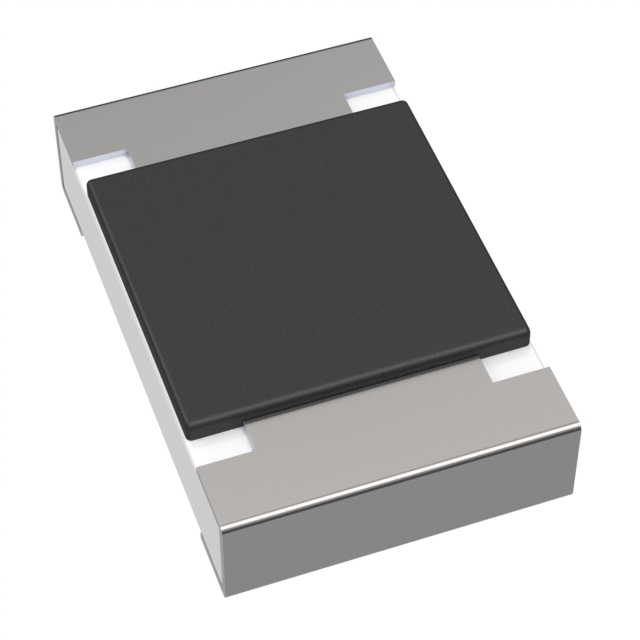

KAMAYA ELECTRIC 熔断保险丝 FCC20252ADTP

FCC20252ADTP概述

    电子元器件产品技术手册

    产品简介


    本手册详细介绍了矩形芯片保险丝——FCC10, FCC16, FCC20, FCC32, FHC10, FHC16, FHC20, FHC32系列的产品信息。这些产品属于小型保险丝类别,适用于多种电子设备和系统中,用于过电流保护和电路保护。它们的主要特点是体积小、耐高温、抗冲击,并且符合RoHS标准,无卤素和锑。

    技术参数


    以下是各型号的详细技术规格:
    | 规格 | 额定电流(A) | 内阻值(mΩ最大) | 额定电压(V) | 破坏能力(A) | 时间/电流特性 |
    |
    | FCC10 162 | 1.6 | 90 | DC30 | 35 | 200%预燃时间不超过5s |
    | FCC16 162 | 1.6 | 85 | DC50 | 35 | 200%预燃时间不超过5s |
    | FCC20 162 | 1.6 | 65 | DC50 | 50 | 200%预燃时间不超过5s |
    | FCC32 162 | 1.6 | 75 | DC64 | 50 | 200%预燃时间不超过5s |
    工作温度范围:−55°C至+125°C
    包装形式:
    - FCC10, FHC10: 1,000个/单位(散装)
    - FCC16, FHC16: 5,000个/单位(纸带)
    - FCC20, FHC20: 5,000个/单位(纸带)
    - FCC32, FHC32: 5,000个/单位(纸带)

    产品特点和优势


    1. 高可靠性: 这些保险丝在过电流情况下能够迅速断开,提供可靠的电路保护。
    2. 温度适应性强: 工作温度范围广,适用于各种恶劣环境。
    3. 低内阻: 内部电阻值极低,确保更高的效率和稳定性。
    4. 符合RoHS标准: 无卤素和锑,对环境友好。

    应用案例和使用建议


    这些保险丝广泛应用于消费电子、汽车电子、工业自动化和通信设备等领域。例如,在家庭电器中,它们可以防止过载引起的火灾危险;在汽车电子系统中,它们可以有效保护关键电子模块。
    使用建议:
    - 为确保最佳性能,请在额定电流的70%-80%范围内使用,并考虑环境温度的影响。
    - 在使用过程中,应定期检查和更换保险丝以确保电路安全。

    兼容性和支持


    这些产品与大多数标准PCB(印刷电路板)兼容,并且符合多项国际标准如UL248-1, UL248-14, CSA C22.2 No.248.1-00等。此外,KAMAYA公司提供了详细的用户手册和技术支持,以帮助客户解决问题和进行安装。

    常见问题与解决方案


    1. 问:如何正确识别保险丝的额定电流?
    - 答: 可通过标记符号或查看技术规格表来确认。例如,标记"FCC10 162"表示额定电流为1.6A。

    2. 问:保险丝的使用寿命有多长?
    - 答: 一般情况下,保险丝的使用寿命可达两年以上,但具体取决于使用环境和负载情况。
    3. 问:如何判断保险丝是否损坏?
    - 答: 可通过测量内部电阻或检查外观来判断。如果发现电阻显著变化或有明显损伤,则可能需要更换。

    总结和推荐


    综上所述,这款矩形芯片保险丝具备高可靠性、宽温度范围、低内阻等显著优势,特别适合在各种严苛环境中使用。我们强烈推荐客户在选择合适的过流保护器件时优先考虑这些产品。

FCC20252ADTP参数

参数
额定电压-AC -
额定电压-DC 50V
熔断特性 快速熔断
保险丝类型 -
熔断 I²t -
额定电流 2.5A
熔断电流 -
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FCC20252ADTP厂商介绍

KAMAYA ELECTRIC是一家日本公司,专注于研发和生产各种类型的电容器。以下是KAMAYA ELECTRIC的一些主要产品分类和应用领域:

1. 铝电解电容器:这类电容器因其高容量和低ESR(等效串联电阻)特性而被广泛应用于电源、变频器、逆变器等电力电子设备中。

2. 薄膜电容器:薄膜电容器以其稳定的性能和长寿命被应用于家用电器、工业设备和汽车电子等领域。

3. 陶瓷电容器:陶瓷电容器因其小尺寸、高频率特性而被广泛应用于通信设备、计算机和消费电子产品中。

4. 超级电容器:也称为电化学电容器,它们具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用,如电动汽车和再生能源存储系统。

KAMAYA ELECTRIC的优势包括:

- 技术创新:公司不断投资于研发,以保持其产品的技术领先地位。
- 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
- 定制解决方案:能够根据客户需求提供定制化的电容器解决方案。
- 全球网络:拥有广泛的全球分销网络,确保产品能够迅速送达客户手中。

KAMAYA ELECTRIC以其高质量的电容器产品和专业的客户服务在全球市场上享有盛誉。

FCC20252ADTP数据手册

厂牌 PDF简要描述 下载
KAMAYA ELECTRIC 熔断保险丝 KAMAYA ELECTRIC FCC20252ADTP FCC20252ADTP数据手册

FCC20252ADTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
