06XSR-36S

厂牌: JST
产品描述: 36 AWG Receptacle 600μm 1 6pin 锡 自然色 IDC 导线安装,自由悬挂,通孔安装 4.2mm(长度)*2.25mm(高度)
供应商型号: 06XSR-36S
供应商: 国内现货
标准整包数: 1

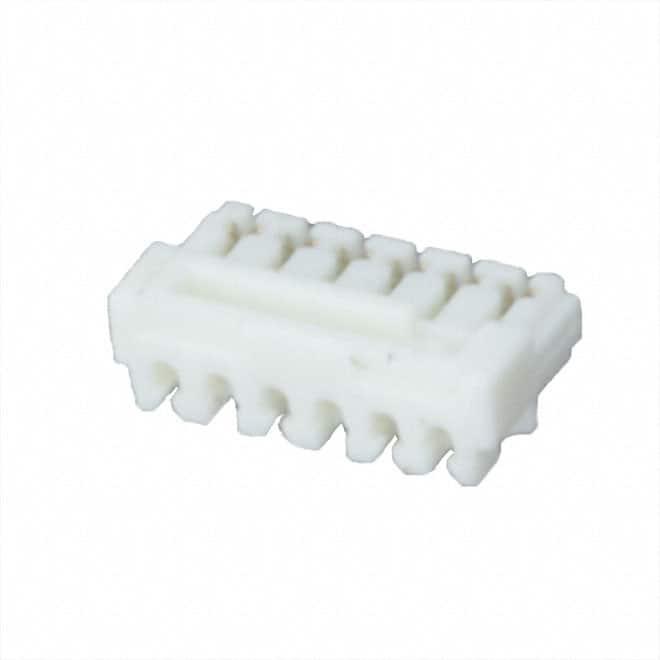

JST 矩形连接器 - 自由悬挂/面板安装 06XSR-36S

06XSR-36S概述

    XSR Connector 技术手册概览

    产品简介


    XSR Connector 是一种专为小型化应用设计的电子元器件,具有0.6mm极小间距(pitch),适用于断开式绝缘位移连接器。该产品以其紧凑尺寸、高效连接能力和适应自动化的性能而闻名,广泛应用于消费电子、通信设备、医疗设备及汽车电子等领域。

    技术参数


    - 极间距: 0.6mm
    - 额定电流: 0.2A (AC, DC)
    - 额定电压: 30V (AC, DC)
    - 温度范围: -25°C 至 +85°C
    - 接触电阻: 初始值 ≤ 30mΩ;环境测试后 ≤ 50mΩ
    - 绝缘电阻: ≥ 100MΩ
    - 耐压: 200V AC/分钟
    - 适用导线: 导体直径: AWG#36; 绝缘外径: 0.29mm

    产品特点和优势


    - 空间节省: 仅1.45mm的安装高度和3.0mm的深度,显著节省空间。
    - 双U槽绝缘位移结构: 提高了接线的安全性和可靠性。
    - 新型应力释放结构: 有助于防止因机械应力导致的连接失效。
    - 适用于细线材: 能够可靠地连接细线材,满足多种应用需求。
    - 自动化兼容: 适合用于自动绝缘位移机器,提升生产效率。

    应用案例和使用建议


    - 消费电子产品: 在便携式设备如智能手表和运动手环中作为连接微型电路板的部件。
    - 通信设备: 在通信基站的小型化电路板上提供稳定的信号传输接口。
    - 医疗设备: 在便携式医疗设备中实现可靠的连接,确保设备的正常运行。
    - 汽车电子: 用于车载娱乐系统或导航系统中,以满足严苛的工作环境要求。
    使用建议:
    - 确保连接器周围环境符合温度范围的要求,避免过热或过冷的情况。
    - 在安装过程中注意正确的插拔力,以保证连接的稳定性和可靠性。
    - 定期检查连接器的接触情况,确保没有腐蚀或其他损坏,维持良好的电气性能。

    兼容性和支持


    - 兼容性: XSR Connector可与多数常规线材和自动化设备兼容,适用于广泛的电路板设计。
    - 厂商支持: JST公司提供详细的用户手册和技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1: 接触电阻过高。
    - 解决方法: 检查导线插入是否正确且完全,如有必要,重新插拔。
    - 问题2: 连接松动。
    - 解决方法: 检查安装是否正确,确保连接器完全嵌入插座中。
    - 问题3: 绝缘层损坏。
    - 解决方法: 确认使用的导线符合规范,如有问题及时更换。

    总结和推荐


    综上所述,XSR Connector 以其超小的极间距、紧凑的设计和出色的电气性能,在众多应用场景中展现出强大的竞争力。其独特的设计和多功能性使其成为市场上颇具价值的产品。鉴于其优异的技术参数和广泛的应用领域,强烈推荐使用该产品,特别是在对尺寸和空间有严格要求的场合。

06XSR-36S参数

参数
类型 Receptacle
间距 600μm
触头镀层厚度 -
排数 1
触头镀层
线规 36 AWG
电缆端接 IDC
针脚数 6pin
颜色 自然色
长*宽*高 4.2mm(长度)*2.25mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

06XSR-36S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

06XSR-36S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 自由悬挂/面板安装 JST 06XSR-36S 06XSR-36S数据手册

06XSR-36S封装设计

查看详情并下载
Symbol
Footprint
3D Model
