009286001203906

厂牌: AVX
产品描述: 18-24 AWG Junction Box 1 1pin 锡 白色 插入 导线安装,自由悬挂,通孔安装 4mm(长度)*16mm(高度)
供应商型号: 2580991
供应商: 海外现货
标准整包数: 10

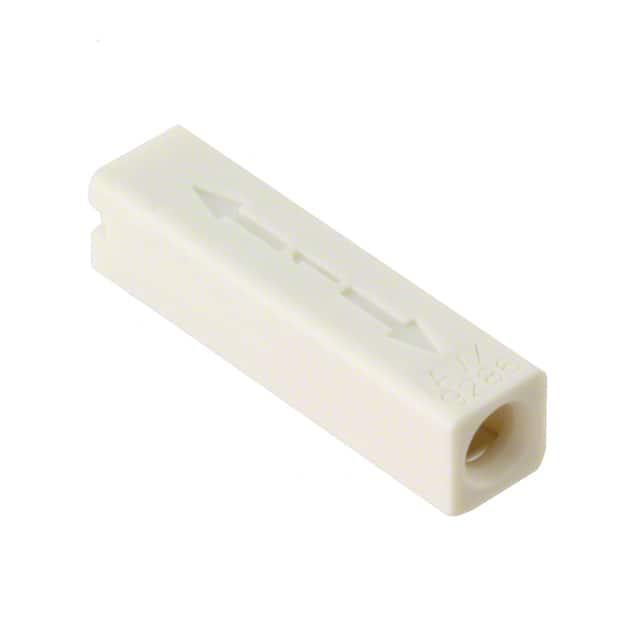

AVX 矩形连接器 - 自由悬挂/面板安装 009286001203906

009286001203906概述

    Reduced Thru Wire Connector (9286-200) 技术手册解析

    1. 产品简介


    本产品为Reduced Thru Wire Connector(简称RTC),是一款适用于线对线连接的紧凑型连接器。其主要应用于工业控制设备、商业建筑控制、智能电网以及SSL/LED照明等领域。RTC通过改进传统的2-piece(插头和插座)系统,减少体积与成本,同时提供便捷的电线插入和拔出方式,显著提升连接的灵活性和经济性。

    2. 技术参数


    - 电气特性:电压等级为300VAC,电流等级见下表;
    - 环境条件:工作温度范围为-40℃到+130℃;
    - 机械特性:固定接触材质为铜合金,柔性接触材质为不锈钢,具有5个周期的耐用性;
    - 绝缘材料:玻璃填充尼龙46,达到UL94V0标准;
    - 固定接触电镀:镍镀层上锡;
    - 接线尺寸:可接入18至24AWG的实心及绞合导线,最大绝缘直径为2.10mm。
    | 导线尺寸 | 最大额定电流(美国UL) | 最大额定电流(加拿大UL) |
    | :: | :: | :: |
    | 18AWG | 8A | 8A |
    | 20AWG | 6A | 4A |
    | 22AWG | 5A | 4A |
    | 24AWG | 3A | 2A |

    3. 产品特点和优势


    RTC连接器的独特之处在于采用了活动不锈钢弹簧接触设计,省去了传统的按钮激活步骤,大幅降低了成本且提高了操作便捷性。此外,该接触设计能有效固定多种线径(实心和绞合)的导线,增加了其适用性。同时,该连接器体积小巧,节省安装空间,适用于各种复杂的现场安装需求。

    4. 应用案例和使用建议


    RTC连接器广泛应用于工业控制设备如电机、驱动器、电磁阀、传感器、风扇和泵等。在商业建筑方面,适用于控制、安全、消防以及各种传感器的应用场合。在智能电网和LED照明领域,可用于电表、断路器和面板等。用户可以根据实际情况选择适合的型号,确保接线准确无误。
    使用建议:确保导线正确剥皮并按照指南进行操作。对于直径小于或等于2.10mm的导线,建议剥皮长度为4.0±0.5mm;大于2.10mm的导线则需要剥皮7.0±0.5mm。遵循应用说明书中详细的操作步骤进行组装。

    5. 兼容性和支持


    该连接器具备广泛的接线能力,支持18-24AWG线径的导线接入。连接器外壳采用UL认证材料,已通过E90723编号的测试,保证了产品的可靠性和安全性。制造商还提供了详尽的应用指南和支持服务,帮助用户更好地了解产品特性和正确使用方法。

    6. 常见问题与解决方案


    根据技术手册,以下是可能遇到的一些问题及其解决方案:
    1. 问题:接线不稳定或接触不良
    - 解决方案:检查导线是否正确剥皮且未损伤内部导体,确认插入位置是否准确。
    2. 问题:无法插入导线或拔出困难
    - 解决方案:检查弹簧是否正常工作,尝试轻柔但有力地插入导线,并确保导线与接触点充分接触。
    3. 问题:连接器耐久度不够
    - 解决方案:检查是否超出了规定的操作周期数,必要时更换新的连接器以确保正常使用。

    7. 总结和推荐


    综上所述,Reduced Thru Wire Connector (9286-200)凭借其独特的不锈钢弹簧接触设计、高效便捷的操作方式及广泛应用领域,成为一种极具性价比的选择。尤其在工业控制、商业建筑、智能电网以及LED照明等领域的应用中表现出色。强烈推荐使用该连接器来满足复杂环境下对连接稳定性的高要求。

009286001203906参数

参数
触头镀层
电缆端接 插入
线规 18-24 AWG
触头镀层厚度 -
排数 1
针脚数 1pin
颜色 白色
间距 -
类型 Junction Box
长*宽*高 4mm(长度)*16mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

009286001203906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009286001203906数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 自由悬挂/面板安装 AVX 009286001203906 009286001203906数据手册

009286001203906封装设计

查看详情并下载
Symbol
Footprint

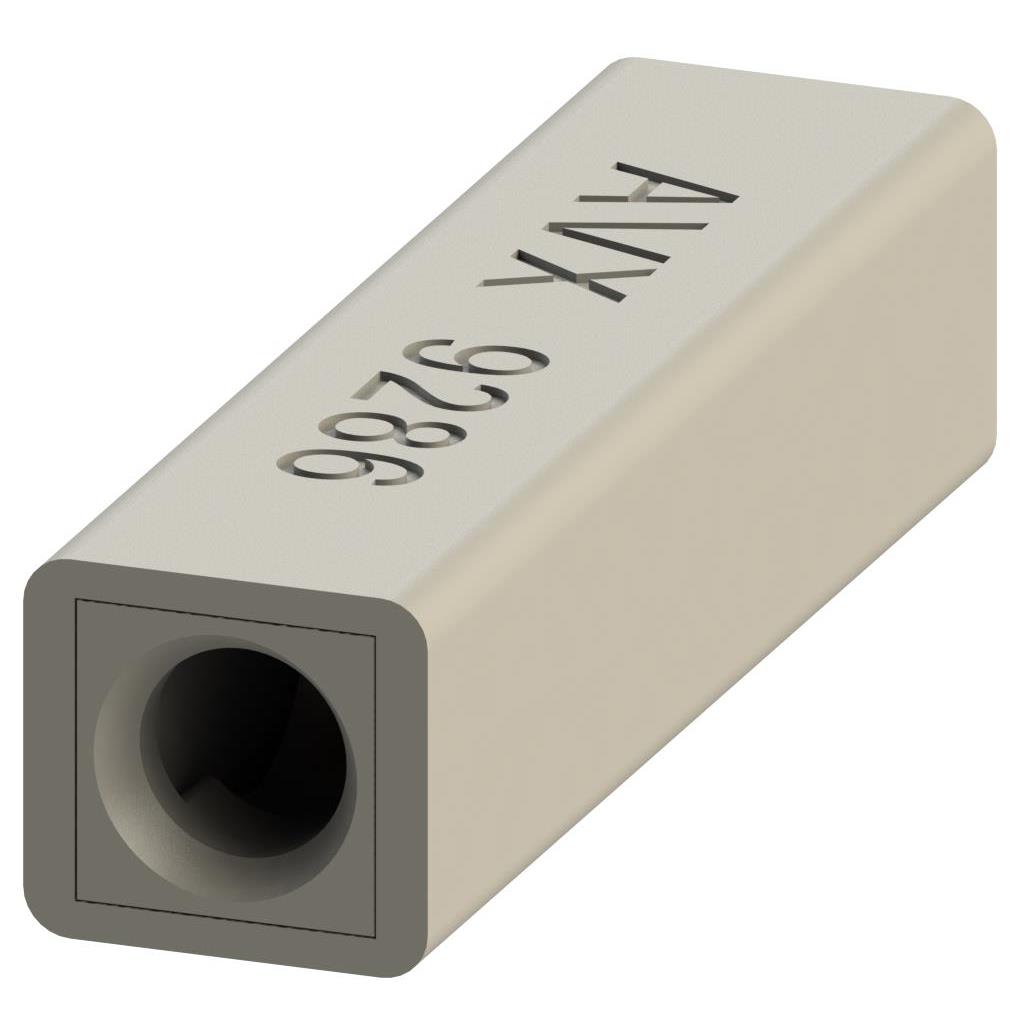

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.7678
100+ ¥ 3.376
500+ ¥ 3.3157
1000+ ¥ 3.2554
4000+ ¥ 3.2554
8000+ ¥ 3.2554
库存: 1425
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 37.67
