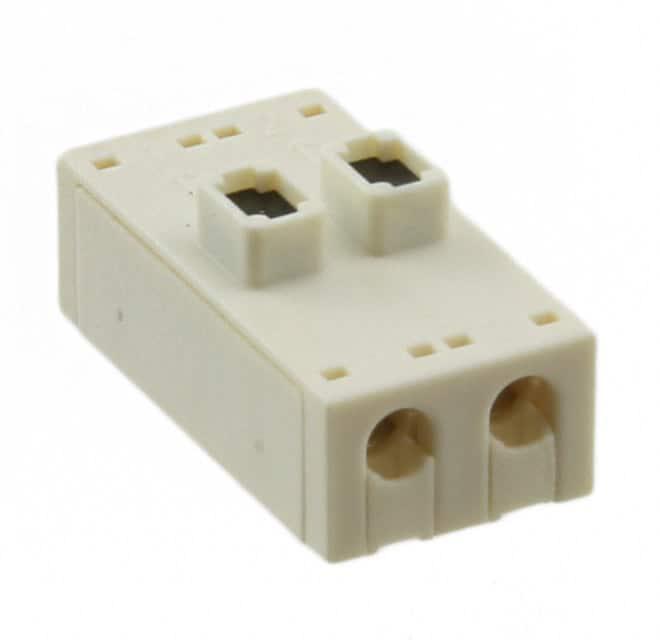

009286002021106

厂牌: AVX
产品描述: 18-26 AWG Junction Box 1 2pin 锡 白色 插入 导线安装,自由悬挂,通孔安装 8.8mm*16.9926mm*17mm
供应商型号: 2136827
供应商: 海外现货
标准整包数: 1
AVX 矩形连接器 - 自由悬挂/面板安装 009286002021106

009286002021106概述

    AVX Wire-to-Wire Connectors 技术手册

    产品简介


    AVX Wire-to-Wire Connectors 是一款用于工业和商业应用的高性能连接器。该系列产品广泛应用于机器控制、照明、安全系统等领域。它们采用先进的“poke home”技术,通过简单的按钮操作实现电线的插入和拔出,极大提升了安装和维护的便捷性。

    技术参数


    | 规格 | 参数 |

    | 电流额定值 | 8A / 接触点 |
    | 电压额定值 | 250V AC |
    | 工作温度范围 | -40°C 到 +125°C |
    | 绝缘材料 | 玻璃填充尼龙46;UL94V0 |
    | 接触材料 | 铍铜 / 磷青铜 |
    | 表面处理 | 镍上镀锡 |
    | 可重复插拔次数 | 5 次 |
    | 最大绝缘直径 | 2.10mm |

    产品特点和优势


    1. 高弹簧力顶部接触:提供类似长矛类型的抓持力,确保电线稳定。
    2. 双重按钮操作:带防护盖的设计可防止意外激活,确保操作安全性。
    3. 适用于各种线径:支持18到26 AWG的实心和绞合电线,灵活适应多种应用。
    4. 可扩展尺寸:提供1至8位的不同配置,满足不同的应用需求。
    5. 选配固定胶带:便于在面板安装应用中固定。
    6. 模制位置编号和图解:方便识别和组装。

    应用案例和使用建议


    这些连接器在工业控制系统(如电机、电磁阀、PLC、泵、阀门、传感器和风扇)以及商业建筑系统(如灯具、消防、安全、监控、百叶窗、传感器和控制装置)中有广泛应用。特别适合需要频繁更换或维修的应用场景,因为它们可以被重复插拔多达五次而无需更换整个连接器。
    使用建议:
    - 在使用时确保电线直径在2.10mm以内,并遵循手册中的装配指南。
    - 安装过程中使用专门的按钮激活工具,以确保正确的操作方式。

    兼容性和支持


    这些连接器与标准电线兼容,且提供了详细的安装指南和技术支持。此外,制造商还提供了选配的固定胶带,以便在面板安装应用中稳固连接器的位置。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法插入或拔出电线 | 检查电线直径是否符合要求,确保正确操作按钮 |
    | 连接不稳定 | 检查接触部分是否有污物或损坏,必要时更换连接器 |
    | 按钮不易激活 | 使用指定的按钮激活工具,确保正确的工具位置 |

    总结和推荐


    AVX Wire-to-Wire Connectors 在设计和性能方面表现出色,具备高灵活性、可靠性和易于维护的特点。无论是在工业还是商业环境中,这些连接器都能显著提高系统的稳定性和效率。对于需要频繁更换或维修的应用场景,强烈推荐使用这些连接器。

009286002021106参数

参数
间距 -
电缆端接 插入
类型 Junction Box
排数 1
触头镀层厚度 -
线规 18-26 AWG
颜色 白色
触头镀层
针脚数 2pin
长*宽*高 8.8mm*16.9926mm*17mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 卷带包装

009286002021106厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009286002021106数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 自由悬挂/面板安装 AVX 009286002021106 009286002021106数据手册

009286002021106封装设计

查看详情并下载
Symbol
Footprint
3D Model
