05HR-4K

厂牌: JST
产品描述: 24 AWG Detent Lock,Receptacle 2.5mm 1 5pin 铅,锡 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 05HR-4K
供应商: 国内现货
标准整包数: 1

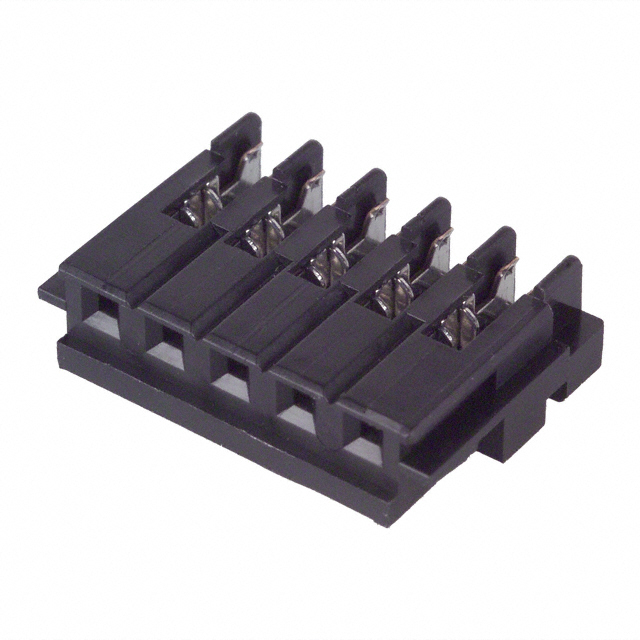

JST 矩形连接器 - 自由悬挂/面板安装 05HR-4K

05HR-4K概述


    产品简介


    这款2.5毫米(0.098英寸)间距连接器是为印刷电路板设计的,具有超薄结构。它通过直线型方法提供高密度能力,使终端用户能够实现更紧凑的设计。该连接器属于绝缘位移连接器(IDC)类别,广泛应用于各种电子设备中。

    技术参数


    - 电流等级:2A交流或直流(AWG #24)
    - 电压等级:250V交流或直流
    - 温度范围:-25°C至+85°C(包含电流应用时的温升)
    - 接触电阻:初始值≤10mΩ;环境测试后≤20mΩ
    - 绝缘电阻:最小1,000MΩ
    - 耐压:1,000V交流/分钟
    - 适用导线:UL1007(更多细节请联系JST)
    - AWG #28, #26, #24
    - 导体:7股,镀锡
    - 绝缘外径:1.0至1.5毫米(0.039至0.059英寸)
    - 适用PC板厚度:0.8至1.6毫米(0.031至0.063英寸)

    产品特点和优势


    - 双U槽绝缘位移部分:可靠的设计类似于JST其他绝缘位移连接器。
    - 超薄设计:非常小巧,安装高度仅为11.3毫米(0.445英寸),宽度为4.1毫米(0.161英寸)。
    - 高可靠性:接触点带有凹槽,确保在电流和电压要求较低的电路中保持连续气密连接,并能承受振动防止变形。
    - 应力释放:金属应力释放部分可保护绝缘位移连接免受振动、冲击和其他外部力的影响。
    - 互换性:带屏蔽的插头可以与2.5毫米(0.098英寸)间距的EH型压接式连接器互换。

    应用案例和使用建议


    这款连接器非常适合用于需要高密度布线和紧凑设计的应用场景,如工业自动化、电信设备、消费电子产品等。在实际应用中,建议对连接器进行定期检查以确保长期稳定运行。特别是在强振动环境下,应增加应力释放部件的检查频率,以避免因振动导致的损坏。

    兼容性和支持


    该连接器的带屏蔽插头与2.5毫米(0.098英寸)间距的EH型压接式连接器相兼容。JST提供全面的技术支持,包括产品选型、安装指导和故障排除服务。如有需要,用户可以直接联系JST获取更多信息和技术支持。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查接触点是否清洁并正确安装。必要时,重新涂抹导电膏或更换新的连接器。

    2. 问题:导线松动
    - 解决方案:确保导线已牢固固定在连接器内,并使用适当的应力释放组件来防止振动引起的松动。
    3. 问题:电流过载
    - 解决方案:确认使用的是符合规格的导线,并确保整个电路的负载不超过额定值。如需更高电流等级,可选择更高额定值的产品。

    总结和推荐


    总体而言,这款2.5毫米间距的超薄连接器以其小巧的体积、高可靠性及优异的性能在众多应用中表现出色。特别适合于空间有限且要求高密度布线的场合。对于需要高效、可靠连接解决方案的电子设备制造商来说,这是一款值得推荐的产品。

05HR-4K参数

参数
针脚数 5pin
类型 Detent Lock,Receptacle
排数 1
触头镀层 铅,锡
电缆端接 IDC
颜色 黑色
线规 24 AWG
触头镀层厚度 -
间距 2.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装

05HR-4K厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

05HR-4K数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 自由悬挂/面板安装 JST 05HR-4K 05HR-4K数据手册

05HR-4K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
61+ $ 0.2296 ¥ 1.9126
305+ $ 0.2132 ¥ 1.776
610+ $ 0.2001 ¥ 1.6667
库存: 84167
起订量: 262 增量: 1
交货地:
最小起订量为:61
合计: ¥ 116.66
直接购买
加入购物车
