10ZR-3H-P

厂牌: JST
产品描述: 30 AWG Receptacle 1.5mm 1 10pin 锡 自然色 IDC 导线安装,自由悬挂,通孔安装 16.5mm(长度)*4.4mm(高度)
供应商型号: Q-10ZR-3H-P
供应商: 期货订购
标准整包数: 36000

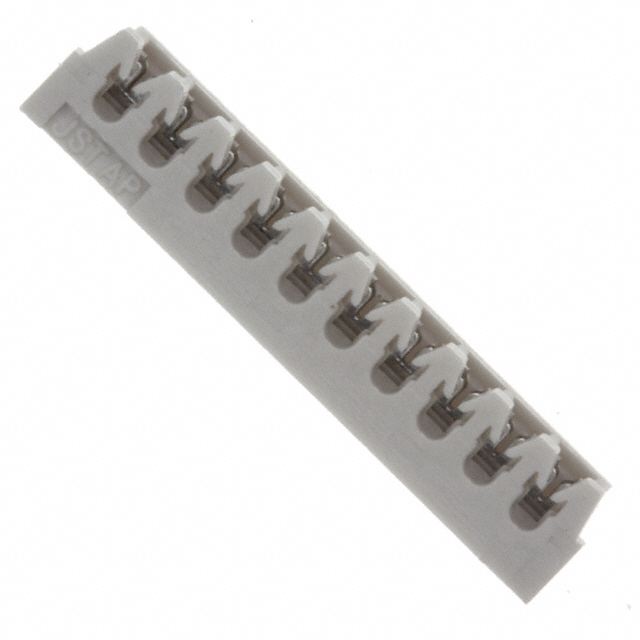

JST 矩形连接器 - 自由悬挂/面板安装 10ZR-3H-P

10ZR-3H-P概述

    Emboss Tape ZR Connector 技术手册

    1. 产品简介


    Emboss Tape ZR Connector 是一款压接型绝缘位移连接器,适用于多种电子设备中的信号传输。该产品具有1.5毫米间距设计,支持断开式绝缘位移连接,确保在恶劣环境条件下依然能够保持可靠的电气连接。它特别适合用于要求紧凑结构和高可靠性的应用场景,如通信设备、工业自动化和消费电子产品等领域。

    2. 技术参数


    以下是该产品的技术规格和性能参数:
    | 参数 | 规格值 |

    | 电流等级 | 0.7A AC, DC (AWG #28) |
    | 电压等级 | 50V AC, DC |
    | 工作温度范围 | -25°C 到 +85°C |
    | 接触电阻 | 初始值 ≤20mΩ, 测试后 ≤30mΩ |
    | 绝缘电阻 | ≥500MΩ |
    | 耐压测试 | 500V AC/分钟 |
    | 适用导线直径 | AWG #30, #28 |
    | 导线结构 | 7股,镀锡处理 |
    | 绝缘外径 | 0.7至0.8mm |
    | 适用PC板厚度 | 0.6至1.2mm, 1.6mm |
    | RoHS合规性 | 符合 |

    3. 产品特点和优势


    - 紧凑设计:非常适合空间受限的应用环境。
    - 双U形绝缘位移槽:确保良好的电气接触。
    - 三点抓握结构:提高机械强度,防止扭曲。
    - 抗扭曲结构:适应不同的安装条件。
    - 兼容ZH压接式连接器:易于集成到现有的系统中。

    4. 应用案例和使用建议


    Emboss Tape ZR Connector 常被用于需要高可靠性和稳定性的应用场合,例如工业控制设备、通信系统和汽车电子。建议在安装过程中仔细检查导线的尺寸和结构,以确保最佳的连接效果。此外,注意使用合适的工具进行压接,避免损坏连接器内部结构。

    5. 兼容性和支持


    该产品可以与ZH系列的压接式连接器互换使用,提供一致的性能。JST公司为客户提供全面的技术支持和维护服务,如有疑问或需要更多技术支持,可以直接联系制造商。

    6. 常见问题与解决方案


    - 问题:连接器接触不良
    - 解决方案:确认导线直径符合规格,确保导线正确插入并固定。

    - 问题:连接器耐压测试失败
    - 解决方案:检查连接器的装配过程是否有误,重新测试耐压。

    7. 总结和推荐


    Emboss Tape ZR Connector 具有出色的性能和稳定性,特别是在高可靠性要求的应用环境中表现出色。其紧凑的设计和多功能性使其在市场上具备很强的竞争力。强烈推荐使用此产品,尤其是对于需要高可靠性和紧凑设计的应用场合。

10ZR-3H-P参数

参数
间距 1.5mm
电缆端接 IDC
触头镀层
针脚数 10pin
颜色 自然色
类型 Receptacle
线规 30 AWG
排数 1
触头镀层厚度 -
长*宽*高 16.5mm(长度)*4.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

10ZR-3H-P厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

10ZR-3H-P数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 自由悬挂/面板安装 JST 10ZR-3H-P 10ZR-3H-P数据手册

10ZR-3H-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36000+ ¥ 0.6441
72000+ ¥ 0.6267
库存: 3600000
起订量: 36000 增量: 36000
交货地:
最小起订量为:36000
合计: ¥ 23187.6
