07KR-D6S-P

厂牌: JST
产品描述: 26 AWG Socket 2mm 1 7pin 锡 自然色 IDC 导线安装,自由悬挂,通孔安装 16mm(长度)*4.9mm(高度)
供应商型号: 14M-07KR-D6S-P
供应商: 云汉优选
标准整包数: 1

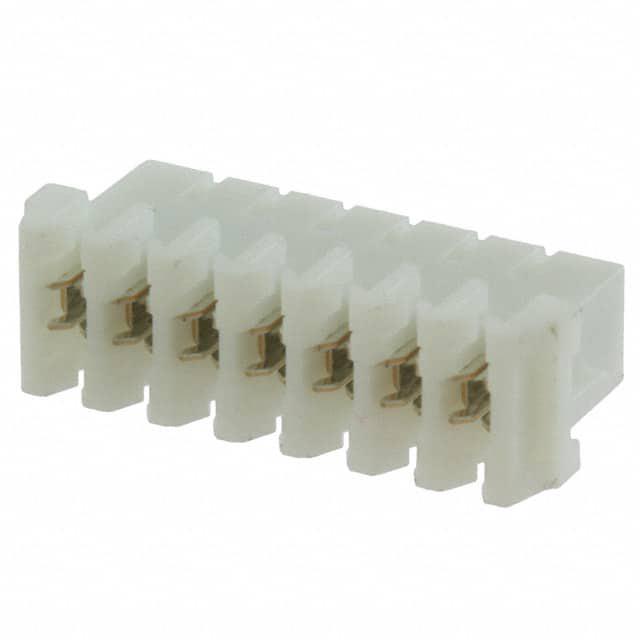

JST 矩形连接器 - 自由悬挂/面板安装 07KR-D6S-P

07KR-D6S-P概述

    KRD 连接器:简化电路连接系统的新选择

    产品简介


    KRD 连接器是一种2.0mm间距的绝缘位移连接器,专为印刷电路板设计。这款连接器具有可拆卸特性,允许菊花链式连接,适用于各种电子设备中的简化连接系统。KRD 连接器的独特设计使其在保持低轮廓设计的同时,具备卓越的性能表现。

    技术参数


    KRD 连接器的主要技术参数如下:
    - 电流等级:1.0 A(交流和直流,AWG #26)
    - 电压等级:100 V(交流和直流)
    - 温度范围:-25°C 到 +85°C(包括电流产生的温度上升)
    - 接触电阻:初始值 ≤10 mΩ,环境测试后 ≤20 mΩ
    - 绝缘电阻:最小值 1,000 MΩ
    - 耐压强度:800 VAC/分钟
    - 适用电线:UL1571, UL1061(请参阅 JST 获取其他 UL 样式的详细信息),AWG #28, #26
    - 电线导体:7股,镀锡
    - 绝缘外径:0.9至1.0 mm
    - 适用电路板厚度:0.8至1.6 mm

    产品特点和优势


    KRD 连接器的主要特点包括:
    - 菊花链式连接:支持多级连接,简化系统设计。
    - 双槽绝缘位移部分:增强连接可靠性。
    - 抗扭曲结构:确保长时间稳定性能。
    - 互换性:可与 PH 压接式连接器及 CR 和 KR 绝缘位移连接器互换。
    - 低轮廓设计:仅高9.0 mm,从电路板表面起。
    这些特点使 KRD 连接器在多个应用领域中表现出色,如消费电子、工业控制、通信设备等。

    应用案例和使用建议


    KRD 连接器特别适用于需要简化连接系统的设计场景,例如家用电器、自动化控制系统和网络通信设备。使用时,建议遵循制造商提供的指导手册进行安装,以确保最佳性能和可靠性。

    兼容性和支持


    KRD 连接器与 PH 压接式连接器及 CR 和 KR 绝缘位移连接器兼容。JST 公司提供全面的技术支持和维护服务,确保客户能够获得所需帮助。

    常见问题与解决方案


    常见的用户问题及其解决方法如下:
    - 问题1:接触电阻过高
    - 解决方案:检查连接器和电路板之间的接触是否良好,必要时重新焊接。
    - 问题2:耐压不足
    - 解决方案:确认是否按照规定使用,检查是否有损坏或污染。
    - 问题3:适用电线错误
    - 解决方案:确认所选电线是否符合规格要求,查阅技术手册获取更多信息。

    总结和推荐


    KRD 连接器以其出色的性能和多样化的设计,在多个领域展现出显著的应用价值。其低轮廓设计、可靠性和互换性使其成为众多电子设备的理想选择。强烈推荐在需要简化连接系统且对连接可靠性要求较高的场合使用。
    希望这篇文章能为您提供有关 KRD 连接器的详尽信息。如果您有任何疑问或需要更多技术支持,请联系 JST 公司。

07KR-D6S-P参数

参数
排数 1
类型 Socket
颜色 自然色
触头镀层厚度 -
间距 2mm
针脚数 7pin
电缆端接 IDC
线规 26 AWG
触头镀层
长*宽*高 16mm(长度)*4.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

07KR-D6S-P厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

07KR-D6S-P数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 自由悬挂/面板安装 JST 07KR-D6S-P 07KR-D6S-P数据手册

07KR-D6S-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.6744
10+ ¥ 2.4306
30+ ¥ 1.9035
100+ ¥ 1.6833
300+ ¥ 1.6204
1000+ ¥ 1.5732
库存: 4000
起订量: 1 增量: 1000
