首页  >  产品百科  >  XAP-04V-1

XAP-04V-1

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 4路, 2.5mm节距, 1行
供应商型号: 26M-XAP-04V-1
供应商: 云汉优选
标准整包数: 1

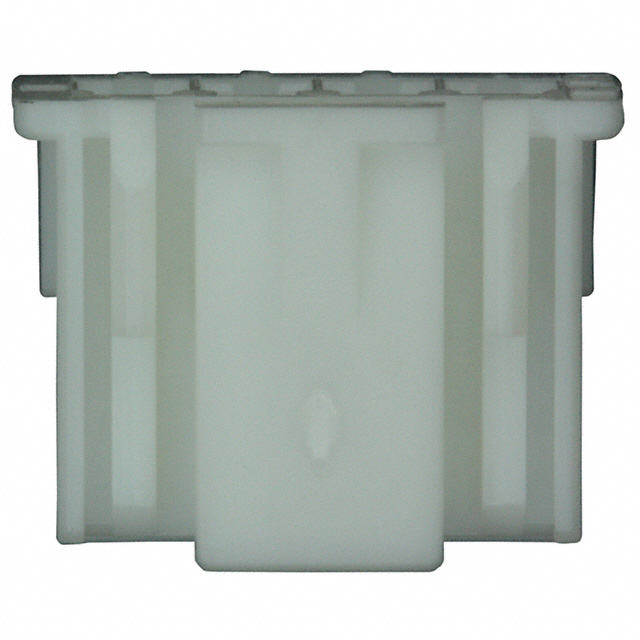

JST 矩形连接器 - 外壳 XAP-04V-1

XAP-04V-1概述

    Emboss Tape Radial Tape XA Connector 技术手册

    产品简介


    Emboss Tape Radial Tape XA Connector 是一种高可靠性、易于操作的径向带式连接器,适用于自动装配机。它的2.5mm间距设计使其成为多种电子设备的理想选择。此连接器采用断开式压接结构,提供可靠的电气连接和便捷的插入机制。XA Connector 主要应用于汽车、工业自动化、通信设备及消费电子产品等领域。

    技术参数


    - 电流等级: 3A(交流或直流)
    - 电压等级: 250V(交流或直流)
    - 温度范围: -25°C 至 +85°C(含通电时的温升)
    - 接触电阻: 首次值 ≤ 10 mΩ,环境测试后 ≤ 20 mΩ
    - 绝缘电阻: 最小 1,000 MΩ
    - 耐压: 1,000 VAC/分钟
    - 适用导线: AWG #28 至 #20
    - 适用PC板厚度: 1.6 mm
    - 材料与表面处理: 磷青铜,锡镀层(回流处理)

    产品特点和优势


    - 安全锁装置: 确保连接器稳定固定。
    - 焊裂预防材料: 减少焊接过程中的风险。
    - 低插入力: 便于插拔。
    - 插入导向机构: 方便精确插入。
    - 适用于自动板装机: 提高生产效率。
    - 极化突起: 确保正确安装。

    应用案例和使用建议


    - 自动板装机: 在生产线中广泛应用,适合大规模制造。
    - 汽车电子系统: 用于发动机控制单元、刹车系统等关键部位。
    - 工业自动化设备: 适用于复杂控制系统,如PLC模块。
    - 使用建议: 为确保稳定性,在使用侧入式连接器时,建议选择带有钩的型号,以减少外部应力。

    兼容性和支持


    - 兼容性: 适用于自动板装机和其他标准设备。
    - 支持和维护: 联系JST获取详细信息和支持服务。该产品符合RoHS标准。

    常见问题与解决方案


    - Q: 插入困难
    - A: 确保正确对齐连接器并轻轻施力。
    - Q: 导致接触不良
    - A: 检查导线是否有损坏,确认正确压接。
    - Q: 插头松动
    - A: 确认安装到位,并检查锁紧装置是否正常工作。

    总结和推荐


    Emboss Tape Radial Tape XA Connector 在设计和功能上均表现出色,特别是在自动化生产和高可靠性需求的应用中。其低插入力、安全锁装置和适配广泛的工作环境使其成为市场上的一大亮点。强烈推荐在需要高性能连接器的项目中使用此产品。
    通过上述分析,我们相信Embss Tape Radial Tape XA Connector 将是您项目中的理想选择,能够满足各种严格的应用需求。

XAP-04V-1参数

参数
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 4pin
类型 Latch Lock,Receptacle
长*宽*高 12.3mm*6.9mm*6.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

XAP-04V-1厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XAP-04V-1数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XAP-04V-1 XAP-04V-1数据手册

XAP-04V-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.2525
10+ ¥ 0.2093
100+ ¥ 0.1788
500+ ¥ 0.1717
1000+ ¥ 0.1627
5000+ ¥ 0.1586
库存: 9149
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.25
