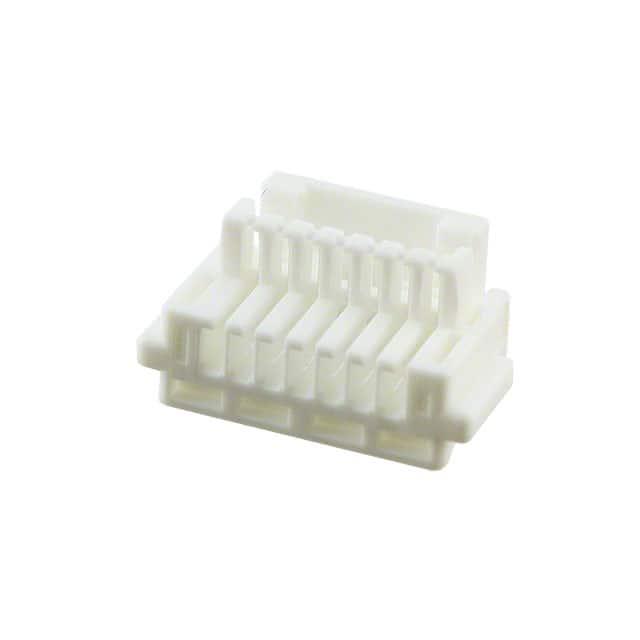

GVHRSF-07V-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 7pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: GVHRSF-07V-S
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 GVHRSF-07V-S

GVHRSF-07V-S概述

    GVH CONNECTOR 技术手册

    产品简介


    GVH CONNECTOR 是一款专为1.25mm间距设计的可拆卸式压接连接器。它采用侧向进入和侧向进线两种方式,特别适合于需要频繁插拔的应用场合。该系列连接器不仅体积小,且具备良好的机械强度和电气性能,广泛应用于消费电子、通讯设备和工业自动化等领域。

    技术参数


    - 电流额定值: 1.0A(交流/直流),适用于AWG #26导线。
    - 电压额定值: 50V(交流/直流)。
    - 温度范围: -25°C 至 +85°C(包含通电引起的温升)。
    - 接触电阻: 初始值≤30mΩ,环境测试后≤50mΩ。
    - 绝缘电阻: ≥100MΩ。
    - 耐压能力: 500V AC/分钟。
    - 适用导线: 导体尺寸AWG #30至#26,绝缘外径0.8mm至1.0mm。
    - 材料: PBT,UL94V-0,自然色。
    - 认证: 符合RoHS标准,E 60389认证。

    产品特点和优势


    GVH CONNECTOR 的独特之处在于其可靠性和灵活性。它采用了牢固的锁定结构和防变形设计,保证了长期使用中的稳定性和安全性。此外,侧向进线和侧向进线的设计考虑了装配和操作的便捷性,使得连接器在实际应用中更易于安装和维护。

    应用案例和使用建议


    GVH CONNECTOR 常用于消费电子产品、通信设备及工业控制系统中。例如,在智能穿戴设备中,它可以用于连接传感器模块;在通信基站中,可以作为内部电路板间的连接。为了最大化其效能,建议在选择和安装时注意导线的规格和环境条件,确保符合产品的技术要求。

    兼容性和支持


    GVH CONNECTOR 可以与同一PCB布局上的GH连接器互换安装,同时提供有吸力区域的设计,无需额外的胶带固定。厂商提供了详细的使用说明和技术支持,对于需要高可靠性的户外应用,建议咨询JST公司获取进一步的指导。

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方案: 确认导线的尺寸和绝缘层厚度符合标准要求,重新进行压接操作。

    2. 问题: 连接器锁紧结构松动。
    - 解决方案: 检查并确保锁紧结构完好无损,必要时更换新的连接器。

    总结和推荐


    总体来看,GVH CONNECTOR 在设计上充分考虑了实用性和可靠性,能够在多种应用场景下提供稳定的电气连接。考虑到其卓越的电气特性和灵活的操作方式,强烈推荐在需要高可靠性和便捷操作的电子设备中使用GVH CONNECTOR。

GVHRSF-07V-S参数

参数
排数 1
触头端接 压接
针脚数 7pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

GVHRSF-07V-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

GVHRSF-07V-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST GVHRSF-07V-S GVHRSF-07V-S数据手册

GVHRSF-07V-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
