XARR-13V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Lock,Receptacle 1 13pin Male Pin 压接 自然色 卡入式安装,按扣安装,面板安装 41.4mm(长度)*21.6mm(宽度)
供应商型号: XARR-13V
供应商: 国内现货
标准整包数: 500

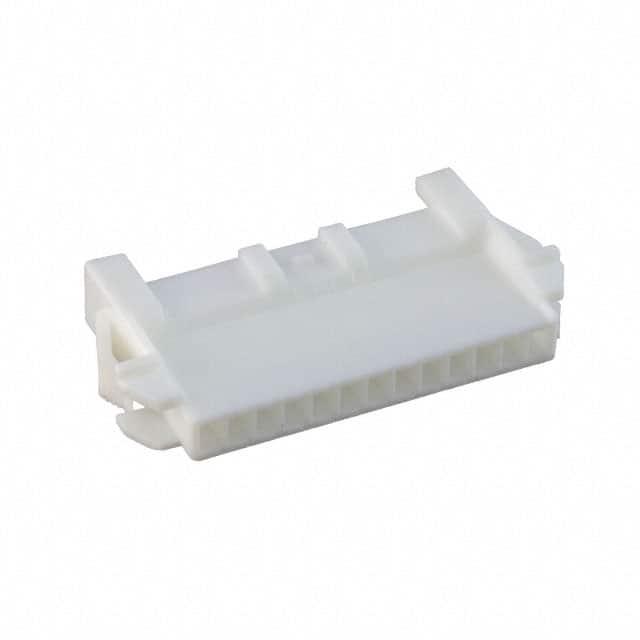

JST 矩形连接器 - 外壳 XARR-13V

XARR-13V概述

    XA Connector:2.5mm Pitch Wire-to-Wire Connector

    产品简介


    XA Connector 是一款2.5毫米间距的插拔式电线对电线连接器。它能够与现有的XA座子(板对线类型)匹配。这款连接器具备可靠的二次锁定结构,支持面板安装,使其广泛适用于各种电子设备中。主要应用领域包括但不限于消费电子、工业自动化、通信设备及医疗设备等。

    技术参数


    - 电流等级:3A AC/DC最大值(AWG #20)
    - 电压等级:250V AC/DC最大值
    - 工作温度范围:-25°C 至 +85°C(包含施加电流时的温升)
    - 接触电阻:初始值最大为10毫欧;经过环境测试后最大为20毫欧
    - 绝缘电阻:最小500兆欧
    - 耐压值:1,500V AC/分钟
    - 适用导线:AWG #28至#20
    - 符合标准:RoHS

    产品特点和优势


    XA Connector 的设计考虑了高效和可靠的电连接需求。其内置的内侧触点弹簧片确保了稳定的连接性能。此外,二次锁定结构进一步提高了连接器的可靠性。支持面板安装的设计增加了连接器的应用灵活性,使得其能够在不同类型的面板上安装使用。其独特的内侧触点弹簧片设计,加上坚固的锁紧结构,使其成为市场上可靠性高且易于操作的连接器之一。

    应用案例和使用建议


    该连接器在消费电子和工业控制领域广泛应用。例如,在智能家电中,可以用于连接电路板与电源线;在工业自动化系统中,则可用于设备内部电路的连接。对于希望提高设备稳定性的用户,可以考虑采用多次环境测试以确保连接器的长期可靠性。同时,选择合适的导线尺寸,以确保连接器的电流承载能力得到充分利用。

    兼容性和支持


    XA Connector 具备良好的兼容性,可与不同型号的面板配合使用。制造商JST提供详尽的技术支持和维护服务,用户可以通过联系JST获取更多关于产品的详细信息。特别的是,针对特定应用的需求,如金镀层版本,用户也可以向JST咨询定制需求。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方法:检查导线与连接器之间的接触情况,确保正确安装并重新测试连接性能。

    - 问题2:接触电阻偏大
    - 解决方法:确认是否进行了正确的导线压接操作。如果需要,进行重新压接或更换新的连接器。

    - 问题3:锁紧机构失效
    - 解决方法:检查二次锁紧机构是否正确安装。若发现损坏,及时更换新的锁紧装置。

    总结和推荐


    总体来看,XA Connector 在可靠性、耐用性和应用灵活性方面表现出色。其独特的设计特点,如二次锁定结构和多规格导线适配能力,使其成为各类电子设备的理想选择。对于追求高性能和可靠性的用户而言,该产品是一个值得信赖的选择。因此,我们非常推荐使用XA Connector。

XARR-13V参数

参数
触头端接 压接
针脚数 13pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Male Pin
紧固类型 -
排数 1
长*宽*高 41.4mm(长度)*21.6mm(宽度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

XARR-13V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

XARR-13V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST XARR-13V XARR-13V数据手册

XARR-13V封装设计

查看详情并下载
Symbol
Footprint
3D Model
