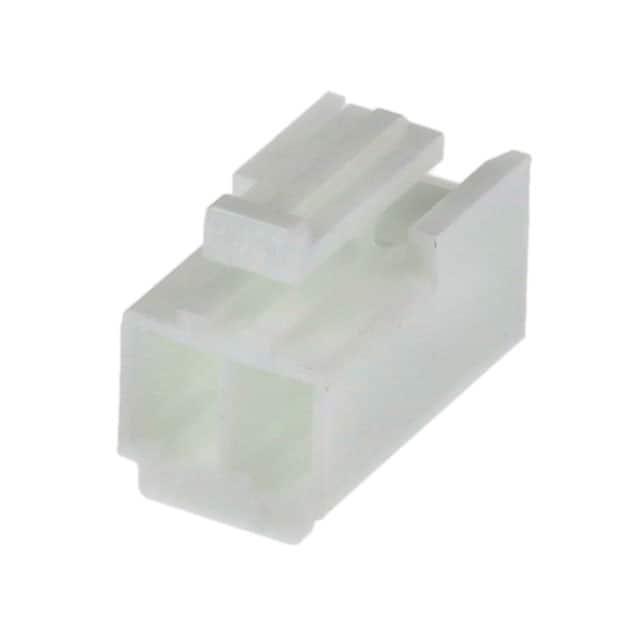

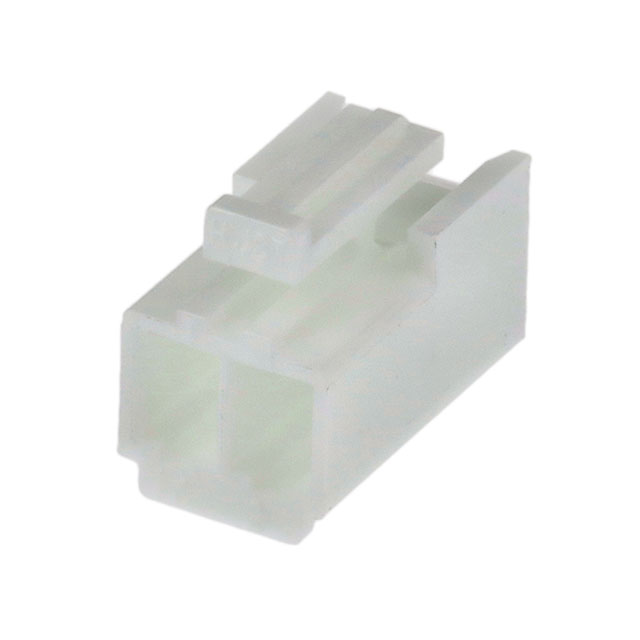

VHR-2M

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 2路, 3.96mm节距, 1行
供应商型号: 26M-VHR-2M
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 VHR-2M

VHR-2M概述

    VH Connector 技术手册

    1. 产品简介


    VH Connector 是一款专为印刷电路板设计的小型高可靠性连接器,具有大电流承载能力。它适用于广泛的信号、电源供应和输出电路,广泛应用于消费电子领域的产品中。这种连接器的设计坚固耐用,在各种环境中表现出色。

    2. 技术参数


    以下是该连接器的主要技术参数:
    - 额定电流: 10A AC, DC(AWG #16)
    - 电压等级: 250V AC, DC
    - 温度范围: -25°C 至 +85°C(包含应用电流时的温升)
    - 接触电阻: 初始值/最大 10mΩ;环境测试后/最大 20mΩ
    - 绝缘电阻: 最小 1,000 MΩ
    - 耐压: 1,500 VAC/分钟
    - 适用导线: AWG #22 至 #16
    - 适用PCB厚度: 1.6mm

    3. 产品特点和优势


    - 可靠的箱式接触:确保长期稳定的连接性能。
    - 紧凑型设计:在有限的空间内提供大容量的连接能力。
    - 安全接触与安装:通过结构设计确保接触和安装的安全性。

    4. 应用案例和使用建议


    VH Connector 在消费电子领域应用广泛,如智能家居设备、便携式电子产品等。例如,它可以用于智能电视、音频设备等的内部连接。建议在处理高电流负载时,遵循手册中的指导,避免并联电流分支超过额定电流,确保设计合理且具有冗余度。

    5. 兼容性和支持


    该连接器与多种不同类型的电路板兼容,适用于AWG #22至#16的导线。JST公司提供了详细的支持和服务,以确保产品的顺利使用和维护。此外,产品符合RoHS标准,保证环保合规性。

    6. 常见问题与解决方案


    - 问题: 并联电流超过额定电流会导致电流不平衡或其他问题。
    - 解决方案: 如果必须并联大电流,务必使用磷青铜材料的触点,并设计电路以防止不平衡,同时增加每个电路的余量。

    7. 总结和推荐


    总体来看,VH Connector是一款可靠且高效的产品,适用于各种需要高电流承载能力的应用场景。其紧凑的设计、大电流承载能力和优异的稳定性使其在市场上具备很强的竞争优势。因此,强烈推荐在需要高性能连接器的场合使用此产品。
    这篇文章总结了VH Connector的技术手册内容,涵盖了产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案,最后给出了综合评价和推荐。希望对您有所帮助!

VHR-2M参数

参数
触头端接 压接
针脚数 2pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
长*宽*高 7.86mm*10.6mm*10.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
