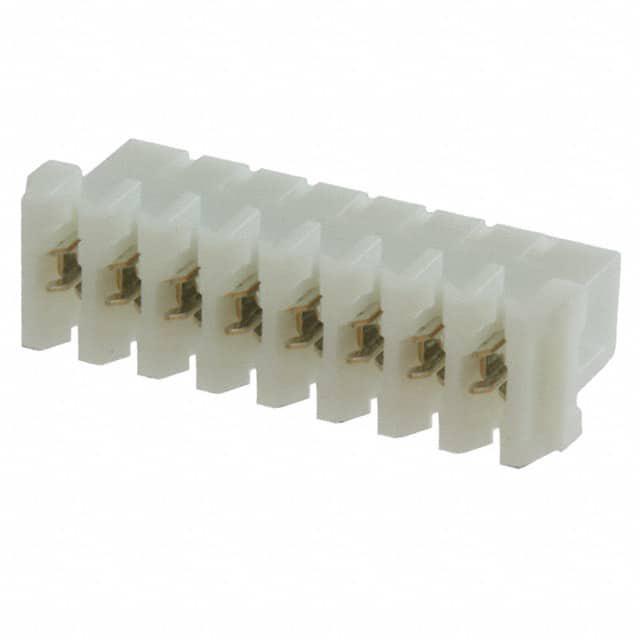

08KR-D6S-P

厂牌: JST
产品描述: 26 AWG Socket 2mm 1 8pin 锡 自然色 IDC 导线安装,自由悬挂,通孔安装 18mm(长度)*4.9mm(高度)
供应商型号: 455-2693-ND
供应商: Digi-Key
标准整包数: 1
JST 矩形连接器 - 自由悬挂/面板安装 08KR-D6S-P

08KR-D6S-P概述

    Emboss Tape KRD Connector 技术手册

    1. 产品简介


    Emboss Tape KRD Connector 是一款专为印刷电路板设计的绝缘位移连接器,适用于2.0毫米间距的电路。该连接器具有可拆卸式设计,能够简化电子设备中的连接系统,特别适用于需要链式连接的应用场景。该产品提供了一种替代NRD连接器的选择,并且支持链式连接,从而使得电路板连接更为灵活便捷。

    2. 技术参数


    - 电流额定值: 1.0安培 (交流和直流,适用于AWG #26)
    - 电压额定值: 100伏特 (交流和直流)
    - 温度范围: -25°C至+85°C (包括电气连接时的温升)
    - 接触电阻: 初始值≤10毫欧姆;环境测试后≤20毫欧姆
    - 绝缘电阻: ≥1,000兆欧姆
    - 耐压: 800伏特交流电/分钟
    - 适用导线: UL1571, UL1061 (请联系JST了解其他UL风格的详细信息)
    - 导体: 7股,镀锡
    - 绝缘外径: 0.9至1.0毫米
    - 适用PC板厚度: 0.8至1.6毫米

    3. 产品特点和优势


    - 链式连接: 支持链式连接,简化电路设计和组装过程。
    - 双槽绝缘位移部分: 设计独特的双槽结构,确保稳定的电气连接。
    - 抗扭曲结构: 构造设计具有良好的抗扭曲性能,提高长期使用可靠性。
    - 互换性: 具有较高的互换性,方便替换或升级。
    - 低轮廓设计: 高度仅为9.0毫米,降低整体占用空间。

    4. 应用案例和使用建议


    - 应用场景: 常用于各种电子设备中,如工业控制设备、通讯设备、医疗设备等,特别是在需要高度集成和灵活性的场合。
    - 使用建议: 在安装时注意保持适当的间距,以避免短路风险。对于较硬的PC板材料,可能需要更大的孔径以确保插入顺利。

    5. 兼容性和支持


    - 兼容性: 该连接器与PH压接式连接器和CR及KR绝缘位移连接器兼容,具体信息请联系JST。
    - 支持和服务: JST提供详尽的技术支持和售后服务,用户可以随时联系获取帮助。

    6. 常见问题与解决方案


    - 问题1: 插入时遇到阻力大。
    - 解决方案: 确认插头和插座的尺寸匹配,检查是否存在异物阻碍。
    - 问题2: 连接不稳定。
    - 解决方案: 检查接触面是否有氧化或污染,必要时清洁后再重新连接。

    7. 总结和推荐


    Emboss Tape KRD Connector 是一款集灵活性、稳定性、高可靠性于一体的电子元器件。其创新的设计和广泛的应用领域使其在市场上具有较强的竞争力。特别适合需要紧凑设计和可靠连接的场合。强烈推荐使用。
    此手册提供了全面的产品信息和技术细节,有助于用户更好地理解和应用这款连接器。通过细致的技术规格和应用指南,用户可以轻松掌握其使用方法并充分发挥其优势。

08KR-D6S-P参数

参数
线规 26 AWG
针脚数 8pin
触头镀层
间距 2mm
电缆端接 IDC
颜色 自然色
类型 Socket
触头镀层厚度 -
排数 1
长*宽*高 18mm(长度)*4.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

08KR-D6S-P厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

08KR-D6S-P数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 自由悬挂/面板安装 JST 08KR-D6S-P 08KR-D6S-P数据手册

08KR-D6S-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
