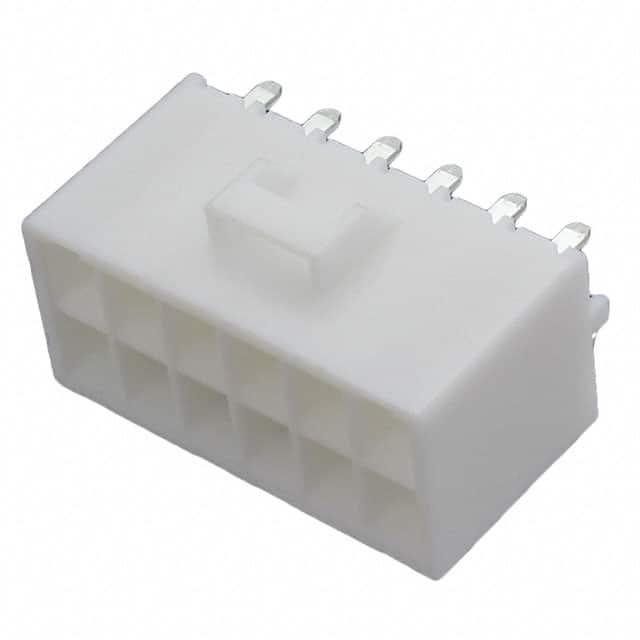

B12P-HL-A(LF)(SN)

厂牌: JST
产品描述: 12pin 3.96mm 2 3.96mm Header,Latch Holder 7A 锡 通孔安装
供应商型号: 306-B12PHLALFSN
供应商: Mouser
标准整包数: 1
JST 矩形连接器 - 针座 - 公插针 B12P-HL-A(LF)(SN)

B12P-HL-A(LF)(SN)概述

    电子元器件技术手册:SS-F22K203

    产品简介


    本产品是一款专为连接器设计的电子元器件——SSF-22K203。该产品主要用于电气和电子系统的连接场合,特别是在需要高电流传输和高电压稳定性的应用环境中。它采用3.96mm间距设计,具备标准引脚,支持快速、可靠且高效的电气连接。此型号特别适用于家用电器、工业控制设备及自动化系统等领域。

    技术参数


    - 电气规格:
    - 电流:7.0A(AC/DC)
    - 电压:300V(AC/DC)
    - 尺寸规格:
    - 长度:203.2mm ± 5.0mm
    - 宽度:228.4mm ± 5.0mm
    - 引脚数量:
    - 引脚数:8对双端子
    - 支持的电路数:
    - 2个电路:HLP-02V
    - 3个电路:HLP-03V, SLP-02V
    - 4个电路:HLP-04V, SLP-03V
    - 8个电路:HLP-08V, SLP-03V-MD
    - 9个电路:HLP-09V
    - 12个电路:HLP-12V
    - 6个电路:SLP-06V
    - 适用外壳:
    - HL系列:HLP-02V, HLP-03V, HLP-04V, HLP-08V, HLP-09V, HLP-12V
    - SL系列:SLP-01V, SLP-02V, SLP-03V, SLP-03V-MD, SLP-04V, SLP-06V

    产品特点和优势


    - 高性能:支持高达7.0A的电流和300V的电压,适用于多种高压高电流应用场景。
    - 高可靠性:采用双端子设计,确保电气连接的可靠性和稳定性。
    - 易于安装:标准引脚设计,便于在各种外壳中快速安装。
    - 广泛的适用性:广泛应用于家用电器、工业控制设备及自动化系统等领域。

    应用案例和使用建议


    SSF-22K203常用于家庭电器如空调、冰箱等大功率设备的内部连接,以确保稳定的电力供应。在工业控制设备中,也广泛应用于电机控制、传感器接口等场合,确保可靠的信号传输和电力供应。建议在安装时注意正确的电气连接方式,避免因不当操作导致的损坏或安全隐患。

    兼容性和支持


    SSF-22K203与HL系列和SL系列的各种外壳兼容,能够灵活适配不同的安装需求。制造商提供详尽的技术支持文档,以帮助客户顺利安装和使用该产品。此外,制造商还提供定期维护服务,确保产品长期稳定运行。

    常见问题与解决方案


    - 问题1:电流传输不稳定
    - 解决方案:检查连接器与电路板之间的接触是否良好,确保正确连接和固定。

    - 问题2:电压超出规定范围
    - 解决方案:检查电源输入是否超过规定的电压范围,确保使用合适的电源设备。

    - 问题3:无法插入连接器
    - 解决方案:确认连接器与外壳之间的尺寸匹配,确保正确插入。

    总结和推荐


    综上所述,SSF-22K203凭借其卓越的电气性能、高可靠性以及广泛的适用性,在多个领域具有显著的应用价值。无论是家庭电器还是工业控制系统,SSF-22K203都是理想的选择。因此,我们强烈推荐此款产品给需要高性能电气连接解决方案的用户。

B12P-HL-A(LF)(SN)参数

参数
针脚数 12pin
间距-配接 3.96mm
排数 2
排距 3.96mm
额定电流 7A
触头镀层 - 配接
类型 Header,Latch Holder
防护等级 -
颜色 -
触头镀层厚度 - 配接 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B12P-HL-A(LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

B12P-HL-A(LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST B12P-HL-A(LF)(SN) B12P-HL-A(LF)(SN)数据手册

B12P-HL-A(LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7255 ¥ 23.0305
10+ $ 2.6105 ¥ 22.0587
50+ $ 1.837 ¥ 15.2404
100+ $ 1.6956 ¥ 14.3278
500+ $ 1.4688 ¥ 12.4114
1000+ $ 1.344 ¥ 11.3568
5000+ $ 1.2075 ¥ 10.2034
库存: 26
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.03
