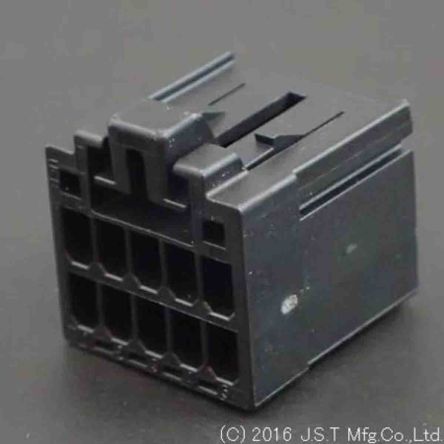

J21DF-10V-KX-L

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST PCB连接器外壳, 10路, 2.5mm节距, 2行
供应商型号: 26M-J21DF-10V-KX-L
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 J21DF-10V-KX-L

J21DF-10V-KX-L概述

    JFA CONNECTOR J2000 SERIES 技术手册

    1. 产品简介


    JFA CONNECTOR J2000 系列是一款具有 2.5 毫米间距的插拔式端子台,适用于线对板及线对线连接。该系列端子台具有小巧紧凑的特点,非常适合用于迷你化电子设备中。用户可以根据具体应用需求选择中心锁紧或侧面锁紧方式。此外,所有 JFA 连接器 J2000 系列的插座接触件设计都保持通用性。

    2. 技术参数


    - 电流额定值: 最大交流/直流电流为 4.6 A(适用于 3 个电路,AWG #20 导线)
    - 电压额定值: 250 VAC, DC
    - 温度范围: -55°C 至 +105°C(包括施加电气电流时的温升)
    - 耐压: 1500 VAC/分钟
    - 适用导线: AWG #28 至 #20(0.08 至 0.75 平方毫米)
    - 适用 PCB 厚度: 1.6 毫米

    3. 产品特点和优势


    JFA CONNECTOR J2000 系列具备多种优点,主要包括:
    - 双弹簧结构: 提高了接触可靠性。
    - 两种锁紧方式: 中心锁紧和侧面锁紧,适应不同应用场景。
    - 明显的“咔哒”感: 确保连接稳固。
    - 出色的温度适应性: 工作温度范围广,适合各种恶劣环境。

    4. 应用案例和使用建议


    该系列产品广泛应用于工业控制、汽车电子、通信设备等领域。例如,在工业自动化控制系统中,JFA CONNECTOR J2000 系列可以用于传感器信号传输和电源连接。在使用过程中,建议定期检查连接器的稳固性和清洁度,以确保长期稳定运行。

    5. 兼容性和支持


    JFA CONNECTOR J2000 系列与其相关的工具和支持配件兼容,如专用的剥线钳和压接工具。厂商还提供了详细的安装指南和技术支持,确保用户能够正确安装和维护这些连接器。

    6. 常见问题与解决方案


    - 问题 1: 连接器连接不稳
    - 解决方案: 检查锁紧机构是否正确,确保连接器插入到位并锁定。
    - 问题 2: 连接器过热
    - 解决方案: 确认所使用的导线规格符合技术手册要求,避免过载。
    - 问题 3: 导电性能下降
    - 解决方案: 清理连接器的触点,确保无污垢和氧化物。

    7. 总结和推荐


    JFA CONNECTOR J2000 系列以其高可靠性、紧凑设计和多样化的应用选项,成为电子设备连接的理想选择。其在各类工业和消费电子领域的广泛应用也证明了其卓越性能和市场竞争力。因此,强烈推荐用户在需要高可靠性的线对板或线对线连接场合下使用该系列连接器。
    通过以上详细介绍,我们相信您已经全面了解了 JFA CONNECTOR J2000 系列的技术特性和应用场景。如有进一步的需求或疑问,请随时联系我们获取更多技术支持。

J21DF-10V-KX-L参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 -
类型 BOARD CONNECTOR,RECEPTACLE
颜色 -
触头类型 -
长*宽*高 13.9mm(长度)*15.45mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 袋装

J21DF-10V-KX-L厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

J21DF-10V-KX-L数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST J21DF-10V-KX-L J21DF-10V-KX-L数据手册

J21DF-10V-KX-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
