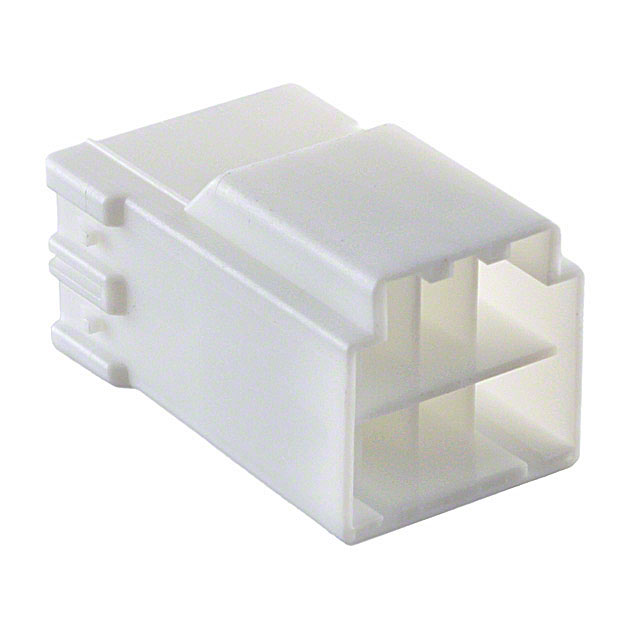

HILR-08VF-1-S

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: Latch Holder,Receptacle 2 8pin Male Pin 压接 自然色 导线安装,自由悬挂,通孔安装 15.2mm(长度)*24.4mm(高度)
供应商型号: J-HILR-08VF-1-S
供应商: 云汉优选
标准整包数: 20
JST 矩形连接器 - 外壳 HILR-08VF-1-S

HILR-08VF-1-S概述


    产品简介


    HIL CONNECTOR是一种3.3mm间距的压接式线对线连接器,适用于多种电路应用。其独特的结构设计旨在防止不完全对接,并且具有防误插功能,确保安全可靠的连接。这些连接器广泛应用于汽车电子、工业自动化、通信设备等多个领域,提供高效可靠的连接解决方案。

    技术参数


    - 电流额定值:5A AC, DC(2电路,AWG #18)
    - 电压额定值:300V AC, DC
    - 温度范围:-25°C 至 +85°C(包含电流应用时的温升)
    - 接触电阻:
    - 初始值:≤ 10mΩ
    - 环境测试后:≤ 20mΩ
    - 绝缘电阻:≥ 1,000MΩ
    - 耐电压:1,500V AC/分钟
    - 适用导线:
    - 导线尺寸:01型 AWG #24 至 #20,21型 AWG #22 至 #18
    - 绝缘外径:01型 1.3mm 至 2.5mm,21型 1.5mm 至 2.7mm(使用夹具时为1.5mm 至 2.5mm)

    产品特点和优势


    HIL CONNECTOR具备多项独特功能:
    - 惯性锁机制:防止不完全对接,确保稳固的连接。
    - 盒形接触设计:防止外部力量的影响,提高可靠性。
    - 极化键:防止错误连接,提高安全性。
    这些特点使得HIL CONNECTOR在应用中表现出色,尤其适用于需要高可靠性的工业场合。

    应用案例和使用建议


    HIL CONNECTOR广泛应用于汽车电子系统、工业自动化设备和通信设施中。例如,在汽车中,它们用于传感器和执行器之间的信号传输;在工业自动化设备中,它们用于各种控制系统间的连接。使用时应注意以下几点:
    - 确保所使用的导线尺寸和电路数量符合额定电流要求。
    - 安装时检查极化键位置,确保正确连接。
    - 定期进行绝缘电阻和接触电阻检测,以保证长期稳定运行。

    兼容性和支持


    HIL CONNECTOR与其他JST品牌的连接器和相关设备具有良好的兼容性。制造商提供详细的安装指南和技术支持服务,以确保用户能够正确安装和使用这些连接器。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方案:检查极化键位置是否正确,并重新安装。

    2. 问题:电流传输不稳定。
    - 解决方案:检查导线尺寸和电路数量是否匹配,调整至合适的额定值。

    3. 问题:绝缘电阻低于标准。
    - 解决方案:定期进行绝缘电阻检测,如有必要更换新的连接器。

    总结和推荐


    HIL CONNECTOR凭借其高电流承载能力、优良的电气特性和稳固的机械设计,在多种应用场景中表现出色。其独特的极化键设计和惯性锁机制提高了连接的安全性和可靠性。综合考虑其优异的技术参数和广泛的应用领域,强烈推荐使用HIL CONNECTOR来满足高性能连接需求。

HILR-08VF-1-S参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 8pin
类型 Latch Holder,Receptacle
颜色 自然色
触头类型 Male Pin
长*宽*高 15.2mm(长度)*24.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

HILR-08VF-1-S厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

HILR-08VF-1-S数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST HILR-08VF-1-S HILR-08VF-1-S数据手册

HILR-08VF-1-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 2.1357
500+ ¥ 0.6789
1500+ ¥ 0.6319
库存: 13501
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 42.71
