首页  >  产品百科  >  VLP-02V

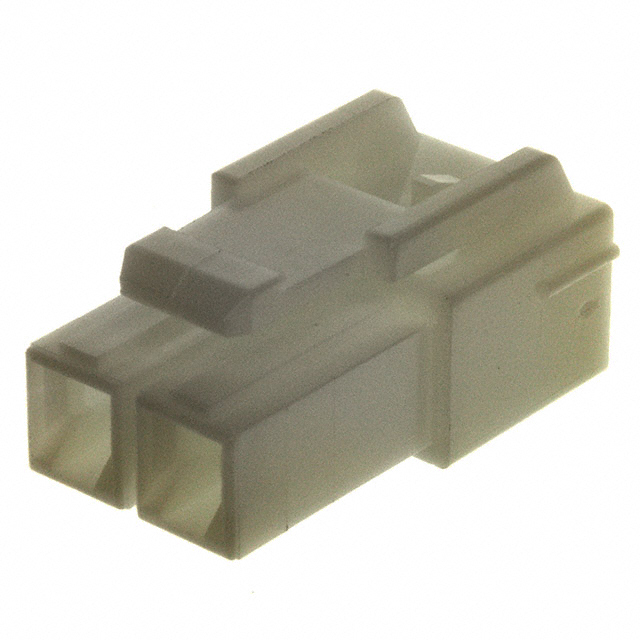

VLP-02V

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST 连接器外壳, 2路, 6.2mm节距, 1行
供应商型号: 18M-VLP-02V
供应商: 云汉优选
标准整包数: 1
JST 矩形连接器 - 外壳 VLP-02V

VLP-02V概述

    # VL Connector 技术手册及产品综述

    产品简介


    VL 连接器是一款专为大型电流设计的 6.2 毫米间距接线式连接器,适用于线对线和线对板连接。这些连接器具备双重锁止功能,可以有效防止接触不足和意外脱落,确保在高电流环境下稳定安全运行。广泛应用于家电、汽车、工业控制等多个领域。

    技术参数


    - 电流规格:20 A(交流和直流),根据电路数量和电线尺寸有所变化。
    - 电压规格:600 V(交流和直流)。
    - 温度范围:-25°C 至 +90°C(包含电气负载引起的温升)。
    - 接触电阻:初始值≤7 mΩ,环境测试后≤10 mΩ。
    - 绝缘电阻:≥1,000 MΩ。
    - 耐压能力:2,000 VAC/分钟。
    - 适用电线:AWG #22 至 #12。
    - 适用PC板厚度:1.6 毫米。
    - 标准认证:E60389、LR20812、R9351103。
    - 材料:磷青铜镀锡(回流处理),玻璃填充PA66(UL94V-0级)。

    产品特点和优势


    VL 连接器的独特之处在于其双重锁止机制,这不仅提高了连接的稳定性,还增强了安全性能。此外,其优异的电气特性和广泛的工作温度范围使其成为各种复杂环境的理想选择。特别是对于需要在高电流条件下保持可靠性的应用场景,如家用电器、工业自动化和汽车电子系统,VL 连接器表现出色。

    应用案例和使用建议


    应用案例
    VL 连接器适合多种应用场景,包括但不限于:
    - 家用电器,如空调、洗衣机、冰箱等。
    - 汽车电子系统,如发动机管理系统、车身控制系统。
    - 工业自动化设备,如机器人手臂、PLC控制器。
    使用建议
    - 在安装过程中,请严格遵循手册中的安装指导,以确保连接器的安全和稳定运行。
    - 由于电流规格会根据电路数量和电线尺寸有所变化,请在选择具体型号时参考手册中的表格。

    兼容性和支持


    VL 连接器具备广泛的兼容性,能够与其他电子元器件和设备无缝对接。厂商提供详尽的技术文档和在线支持,包括装配指南、故障排除方法和RoHS2合规性保证。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:在安装过程中,连接器无法正确插入。
    - 解决方案:检查是否有任何机械阻碍,并确认所用电线和PC板符合规格要求。
    2. 问题:连接器出现接触不良。
    - 解决方案:请确保连接器完全锁定,并且接触点没有氧化或其他污染物。
    3. 问题:在高电流环境下,连接器过热。
    - 解决方案:检查电路是否并联了超过额定电流的情况,如果是,请重新设计电路以避免电流不平衡。

    总结和推荐


    VL 连接器凭借其坚固的设计、卓越的电气性能和广泛的适用范围,在各类高电流应用场合中表现优异。无论是家用电器还是汽车电子,其都能提供稳定的连接和可靠的性能保障。因此,我强烈推荐使用 VL 连接器,它将是您项目的理想选择。

VLP-02V参数

参数
针脚数 2pin
类型 Latch Lock,Plug
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 13.4mm*24mm*24mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

VLP-02V厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

VLP-02V数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST VLP-02V VLP-02V数据手册

VLP-02V封装设计

查看详情并下载
Symbol
Footprint
3D Model
