首页  >  产品百科  >  J21DPM-20V-KX

J21DPM-20V-KX

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST PCB连接器外壳, 20路, 2.5mm节距, 2行
供应商型号: J-J21DPM-20V-KX
供应商: 云汉优选
标准整包数: 20

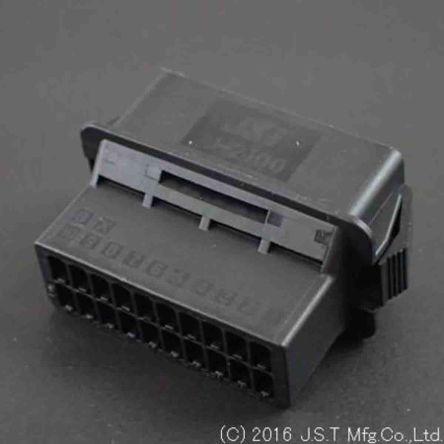

JST 矩形连接器 - 外壳 J21DPM-20V-KX

J21DPM-20V-KX概述

    JFA CONNECTOR J2000 SERIES:技术手册概览

    产品简介


    JFA连接器J2000系列是一款具有2.5毫米间距的可分离式压接型连接器,适用于线对板及线对线的应用场景。它的设计旨在实现小型化,满足现代电子设备日益紧凑的需求。J2000系列提供中心锁定和侧锁定两种锁紧方式,具体取决于应用需求。所有JFA连接器J2000系列的插座触点均保持一致,便于维护和替换。

    技术参数


    - 电流额定值: 最大电流为4.6 A(AC,DC),适用于3个电路/AWG #20导线。
    - 电压额定值: 250 VAC,DC。
    - 温度范围: -55°C 至 +105°C(包括通电时的温升)。
    - 耐电压值: 1,500 VAC/分钟。
    - 适用导线范围: AWG #28 至 #20(0.08至0.75平方毫米)。
    - 适用PC板厚度: 1.6毫米。

    产品特点和优势


    JFA连接器J2000系列凭借其独特的双弹簧结构、两种锁定方法、内置插头锁定机构和清晰的“咔嗒声”感觉,提供了高度可靠和易于操作的连接体验。这些特点使其成为众多行业中的理想选择,特别是在需要高可靠性、紧凑设计和方便安装的场合。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化: J2000系列可以用于工厂自动化设备中,确保高效的数据传输和可靠的信号连接。
    - 通信设备: 在通信基础设施中,J2000系列连接器能够保障设备之间的稳定数据传输。
    - 医疗设备: 连接器的小尺寸和高可靠性使其适合在医疗设备中使用,如心率监测仪和MRI扫描仪。

    - 使用建议:
    - 确保在正确位置和压力下插入和拔出连接器,以避免损坏。
    - 定期检查连接器和线缆的状况,确保接触良好。

    兼容性和支持


    - 兼容性: J2000系列连接器与其他符合相同标准的电子元件和设备兼容。
    - 支持和维护: JST公司提供详尽的技术文档和支持服务,包括安装指南、维护手册和故障排除指南。请参阅“终端和连接器处理注意事项”,了解更多详细信息。

    常见问题与解决方案


    - 问题1: 插入力过大。
    - 解决方案: 检查是否有杂物或异物堵塞插针。
    - 问题2: 接触不良。
    - 解决方案: 清理导线端子和插座接触部位,确保没有灰尘和污垢。

    总结和推荐


    JFA连接器J2000系列因其卓越的性能和可靠性,在工业自动化、通信和医疗等多个领域有着广泛的应用前景。其紧凑的设计、双弹簧结构和多种锁定方式,使得它在市场上具有很强的竞争力。综上所述,强烈推荐J2000系列连接器给需要高性能和可靠性的项目和应用。

J21DPM-20V-KX参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 20pin
类型 Plug
颜色 黑色
触头类型 Male Pin
长*宽*高 35.1mm(长度)*23.2mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装

J21DPM-20V-KX厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

J21DPM-20V-KX数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST J21DPM-20V-KX J21DPM-20V-KX数据手册

J21DPM-20V-KX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 11.2548
150+ ¥ 3.5947
900+ ¥ 3.3411
库存: 743
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 225.09
直接购买
加入购物车
