首页  >  产品百科  >  BM10B-ZESS-TBT

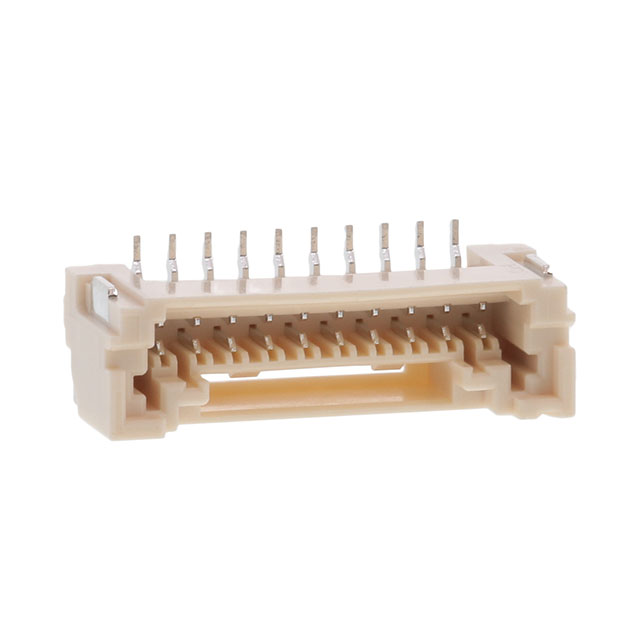

BM10B-ZESS-TBT

厂牌: JST
产品描述: Header,Locking Ramp 1.5mm 1 10pin 2A 锡 贴片安装
供应商型号: BM10B-ZESS-TBT
供应商: 国内现货
标准整包数: 1
JST 矩形连接器 - 针座 - 公插针 BM10B-ZESS-TBT

BM10B-ZESS-TBT概述

    ZE Connector 技术手册解析

    产品简介


    ZE Connector 是一种适用于广泛领域的连接器,主要用于各种电子设备和电路板之间。它采用1.5mm间距设计,支持顶入式和侧入式安装方式。这种连接器的特点在于其坚固的锁定结构和叉形接触头,可以提供良好的对接感和稳定的连接操作。

    技术参数


    - 电流额定值: 2A (交流和直流)
    - 电压额定值: 100V (交流和直流)
    - 温度范围: -25°C 至 +85°C (包括电流通过时的温升)
    - 接触电阻: 初始值 ≤ 20mΩ,环境测试后 ≤ 40mΩ
    - 绝缘电阻: 最小500MΩ
    - 耐压能力: 500VAC/min
    - 适用导线: 导体尺寸范围为AWG #30 至 #24,绝缘外径范围为0.76至1.2mm

    产品特点和优势


    1. 安全可靠的锁定结构: 确保了连接的稳定性和可靠性。
    2. 优良的接触性能: 叉形接触头设计,提供良好的接触体验。
    3. 广泛的温度适应性: 能够在-25°C到+85°C的温度范围内稳定工作。
    4. 环境友好: 符合RoHS标准,无铅无卤素,符合环保要求。

    应用案例和使用建议


    - 电路板焊接: ZE Connector 可以用于电路板之间的焊接,尤其是在高频信号传输方面表现出色。
    - 汽车电子系统: 由于其优良的抗振性和稳定性,适用于汽车电子系统中。
    - 医疗设备: 高温稳定性和可靠的绝缘性能使其成为医疗设备的理想选择。
    使用建议:
    - 在连接前,确保所有电气连接已断开,并且电源已经关闭。
    - 使用专用的焊接工具进行焊接,避免过度加热导致损坏。
    - 在安装过程中,检查所有连接器的插入深度,确保达到预期位置。

    兼容性和支持


    ZE Connector 可以与其他同类连接器互换使用,如需更多细节或技术支持,请联系JST。公司提供详尽的技术文档和在线支持服务,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    1. 连接器插入困难
    - 解决方案: 检查插头和插座是否有异物或损坏,清理后再尝试插入。
    2. 接触不良
    - 解决方案: 检查连接器是否正确安装,并重新调整接触头的位置。
    3. 焊接不牢固
    - 解决方案: 使用适当的焊接工具,并按照制造商的指导进行焊接。

    总结和推荐


    综上所述,ZE Connector 是一款性能卓越、多功能性强的连接器产品。它的安全可靠性和环境适应性使其在多个行业中得到了广泛应用。无论是作为基础连接部件还是复杂电子系统的一部分,ZE Connector 都能提供稳定的性能和可靠的连接。因此,强烈推荐使用这款产品。对于需要高性能连接解决方案的用户来说,ZE Connector 是一个理想的选择。

BM10B-ZESS-TBT参数

参数
防护等级 -
间距-配接 1.5mm
触头镀层厚度 - 配接 -
针脚数 10pin
额定电流 2A
类型 Header,Locking Ramp
排数 1
触头镀层 - 配接
颜色 -
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

BM10B-ZESS-TBT厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

BM10B-ZESS-TBT数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 针座 - 公插针 JST BM10B-ZESS-TBT BM10B-ZESS-TBT数据手册

BM10B-ZESS-TBT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 9.1363
库存: 100
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 182.72
直接购买
加入购物车
