J21DF-06V-KY-L

产品分类: 矩形连接器 - 外壳
厂牌: JST
产品描述: JST PCB连接器外壳, 6路, 2.5mm节距, 2行
供应商型号: JY-J21DF-06V-KY-L
供应商: 云汉优选
标准整包数: 1

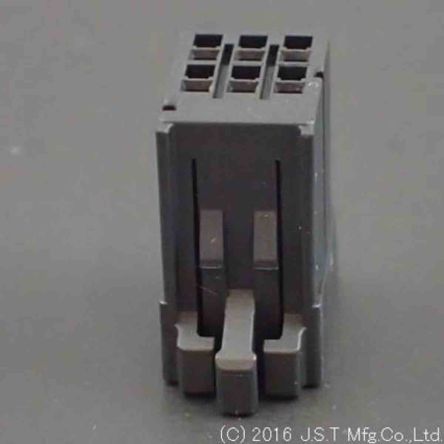

JST 矩形连接器 - 外壳 J21DF-06V-KY-L

J21DF-06V-KY-L概述

    JFA CONNECTOR J2000 系列技术手册概述

    1. 产品简介


    JFA CONNECTOR J2000 系列是一种适用于微型化电子设备的2.5毫米间距可拆卸式压接连接器(线对板/线对线)。这些连接器采用中心锁紧或侧锁紧设计,根据具体的应用需求可选择不同的锁紧方式。此外,所有 JFA 连接器 J2000 系列的插座接触件都具有通用性。

    2. 技术参数


    - 电流容量: 最大 4.6 A(AC/DC,3个电路,AWG #20)
    - 电压等级: 250 VAC, DC
    - 温度范围: -55°C 至 +105°C(包括电气电流产生的温度上升)
    - 耐电压: 1,500 VAC/分钟
    - 适用电线范围: AWG #28 至 #20(0.08至0.75平方毫米)
    - 适用PC板厚度: 1.6 毫米
    - 材料及表面处理: 铜合金(优良导电性),镍底层,选择性金镀层
    - 阻燃等级: UL94V-0

    3. 产品特点和优势


    - 双弹簧结构:确保稳定可靠的电气连接。
    - 两种锁紧方法:提供更灵活的应用选择。
    - 锁定触点:提高机械强度和可靠性。
    - 清晰的“咔哒”感:便于安装确认。

    4. 应用案例和使用建议


    - 应用案例:
    - 医疗设备: JFA 连接器适用于需要高可靠性的医疗设备中。
    - 通信设备: 可用于电信和网络设备,保证信号传输的稳定性。
    - 使用建议:
    - 在安装过程中确保电线与连接器正确匹配,避免短路和接触不良。
    - 定期检查连接器的外观和工作状态,及时更换磨损部件。

    5. 兼容性和支持


    - 兼容性: JFA 连接器 J2000 系列适用于各种标准的PCB和电缆组件,确保在不同系统中顺畅兼容。
    - 支持: 厂商提供全面的技术文档和在线支持,确保用户能够充分利用产品的功能和特性。

    6. 常见问题与解决方案


    - 问题: 接触电阻过大。
    - 解决办法: 检查连接器和电线的接触面是否有污染或损坏,必要时清洁或更换连接器。
    - 问题: 无法锁紧或解锁。
    - 解决办法: 检查锁紧机构是否正确安装,确保按照技术手册中的说明操作。

    7. 总结和推荐


    JFA CONNECTOR J2000 系列凭借其高电流容量、宽工作温度范围和双弹簧结构,成为电子设备中的可靠选择。其灵活性和稳定性使其适用于多种工业和商业应用。强烈推荐在需要高性能连接器的项目中使用此系列产品。

J21DF-06V-KY-L参数

参数
排数 2
触头端接 -
针脚数 -
类型 -
颜色 -
触头类型 -
紧固类型 -
长*宽*高 8.9mm(长度)*15.45mm(高度)
安装方式 导线安装
包装方式 袋装

J21DF-06V-KY-L厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

J21DF-06V-KY-L数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 外壳 JST J21DF-06V-KY-L J21DF-06V-KY-L数据手册

J21DF-06V-KY-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
